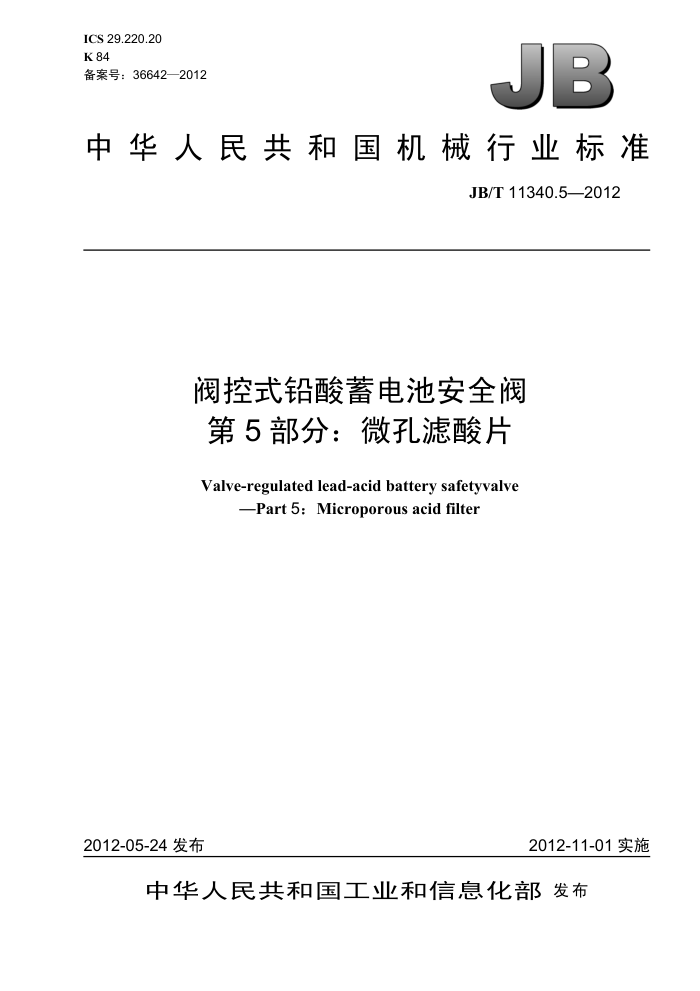

ICS 29.220.20 K 84 备案号：36642—2012
JB
中华人民共和国机械行业标准
JB/T 11340.5—2012
阀控式铅酸蓄电池安全阀第5部分：微孔滤酸片
Valve-regulated lead-acid battery safetyvalve
-Part5:Microporousacidfilter
2012-05-24 发布
2012-11-01实施
中华人民共和国工业和信息化部发布 中华 人民 共 和 国
机械行业标准
阀控式铅酸蓄电池安全阀第5部分：微孔滤酸片
JB/T11340.5—2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·19千字
2012年12月第1版第1次印刷
定价：15.00元
*
书号：15111·10739 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11340.5—2012
目 次
前言 1范围..
I11
规范性引用文件，技术要求....
2 3
3.1 滤酸片制成， 3.2 外观及尺寸 3.3 聚丙烯、聚乙烯滤酸片剪切强度 3.4 三氧化二铝滤酸片耐冲击强度 3.5 聚丙烯、聚乙烯滤酸片耐酸性能 3.6 三氧化二铝滤酸片耐酸性能 3.7 聚丙烯、聚乙烯滤酸片憎水性能. 3.8 三氧化二铝滤酸片憎水性能 3.9 聚丙烯、聚乙烯滤酸片疏水性能.. 3.10 聚丙烯、聚乙烯滤酸片孔隙率. 3.11 未经憎水处理的三氧化二铝滤酸片孔隙率 3.12 聚丙烯、聚乙烯滤酸片通气流量， 3.13 三氧化二铝滤酸片通气阻抗试验方法
1
4
4.1 外观尺寸 4.2 聚丙烯、聚乙烯滤酸片的剪切强度. 4.3 三氧化二铝滤酸片耐冲击强度. 4.4 聚丙烯、聚乙烯滤酸片耐酸性能.. 4.5 三氧化二铝滤酸片耐酸性能. 4.6 聚丙烯、聚乙烯滤酸片和三氧化二铝滤酸片憎水性能 4.7 聚丙烯、聚乙烯滤酸片疏水性能. 4.8 聚丙烯、聚乙烯滤酸片孔隙率 4.9 未经僧水处理的三氧化二铝滤酸片孔隙率 4.10 通气流量、通气阻抗 5检验规则 5.1 组批 5.2 自检. 5.3 检验.. 5.4 判定规则 6标志、包装、搬运和贮存 6.1 标志 6.2 包装. 6.3 搬运. 6.4 贮存
+ JB/T11340.5—2012
图 1 滤酸片在安全阀中的使用示意图图2 憎水性能试验示意图，图3疏水性能试验示意图. 图4通气流量、通气阻抗测试装置示意图，表1疏水性要求. 表2出厂检验和周期检验
......
.......
II JB/T11340.5—2012
前言
JB/T11340《阀控式铅酸蓄电池安全阀》分为五个部分：
第1部分：安全阀；第2部分：塑料壳体；第3部分：橡胶安全帽、阀芯；第4部分：橡胶垫、圈；第5部分：微孔滤酸片。
本部分为JB/T11340的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国铅酸蓄电池标准化技术委员会（SAC/TC69）归口。 本部分主要起草单位：浙江虹达特种橡胶制品有限公司、沈阳蓄电池研究所、理士国际技术有限公
司、浙江南都电源动力股份有限公司、浙江省绿色动力电源产品质量检验中心、超威电源有限公司、天能电池集团有限公司、杭州海久电池有限公司、浙江卧龙灯塔电源有限公司、长兴金程橡胶有限公司、 宁波富海环保科技有限公司、安徽省产品质量监督检验研究院。
本部分主要起草人：陈虹、谢爽、陈晓红、熊正林、陈建、陈锋强、周明明、杨元玲、朱俭、陈苏祥、李明亮、吴富定、陈凯、裴乃五。
本部分为首次发布。
III JB/T11340.5—2012
阀控式铅酸蓄电池安全阀第5部分：微孔滤酸片
1范围
JB/T11340的本部分规定了阀控式铅酸蓄电池安全阀用微孔滤酸片的术语和定义、技术要求、试验方法、检验规则、标志、搬运和贮存。
本部分适用于阀控式铅酸蓄电池安全阀用微孔滤酸片。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQOL）检索的逐批检验抽样计划
3技术要求
3.1滤酸片制成
滤酸片由聚丙烯（PP）、聚乙烯（PE）等高分子粉状原料，经半熔融、压制等工艺加工制成或采用三氧化二铝粉状原料，经过压制、烧结工艺加工制成。滤酸片在安全阀中的使用如图1所示（其他均为安全阀配件）。
盖片滤酸片橡胶帽- 塑料壳体
多孔盖片橡胶垫
滤酸片
多孔盖片
橡胶垫
塑料壳体
滤酸片
橡胶帽
滤酸片
盖片
图1滤酸片在安全阀中的使用示意图
3.2外观及尺寸 3.2.1按4.1试验方法检验：聚丙烯、聚乙烯滤酸片，三氧化二铝滤酸片尺寸应符合产品图样要求（滤酸片具体尺寸由供需双方协商确定，且试样应是从生产之日起三个月内生产的产品）。 3.2.2产品表面不得有翘起、缺角、龟裂、气泡等缺点，平整、外圆柱面光滑。凸起的杂质点不能大于0.5mm，且不能多于3点。 3.3聚丙烯、聚乙烯滤酸片剪切强度
按4.2试验，试样应不破断、无损伤。
1 JB/T11340.5—2012
3.4三氧化二铝滤酸片耐冲击强度
按4.3试验，试样应不破断、无损伤。 3.5聚丙烯、聚乙烯滤酸片耐酸性能
按4.4试验，要求样品的浸酸后质量变化率不大于0.5%。 3.6三氧化二铝滤酸片耐酸性能
按4.5试验，试样应不破断、无损伤。 3.7聚丙烯、聚乙烯滤酸片憎水性能
按4.6试验，要求水滴在试样表面成部分球形，保持10min不变形。 3.8三氧化二铝滤酸片憎水性能
按4.6试验，要求2h后水滴不被试样吸干。 3.9聚丙烯、聚乙烯滤酸片疏水性能
按4.7试验，疏水性技术要求见表1。
表1疏水性要求
产品的厚度
试验水柱高度
水透过产品的时间
mm 100 150 150 150
mm 1.5 ± 0.1 3.0 ±0.1 5.0 ± 0.1 6.0 ± 0.1
min
≥10
3.10聚丙烯、聚乙烯滤酸片孔隙率
按4.8试验，要求试样的孔隙率为25%土5%。 3.11未经憎水处理的三氧化二铝滤酸片孔隙率
按4.9试验，要求试样的孔隙率（未经憎水处理）为35%土5%。 3.12聚丙烯、聚乙烯滤酸片通气流量 3.12.1按4.10试验，聚丙烯、聚乙烯滤酸片在20℃土5℃的环境条件下，低通气流量样品在25mm~ 170mm的水柱高度压力下，通气流量≥1240mL/min（具体水柱高度由供需双方协商确定）。 3.12.2按4.10试验方法，聚丙烯、聚乙烯滤酸片在20℃土5℃的环境条件下，高通气流量样品在25mm 土15mm的水柱高度压力下，通气流量≥1000mL/min（具体水柱高度由供需双方协商确定）。 3.13三氧化二铝滤酸片通气阻抗 3.13.1按4.10试验，要求通气阻抗≤15mm水柱高度。 3.13.2按4.10试验，（湿润时）要求通气阻抗≤25mm水柱高度。 4试验方法 4.1外观尺寸
外观质量在光照良好条件下用目测法进行检验。尺寸用分度值为0.02mm的游标卡尺测量。尺寸检验抽样按GB/T2828.1规定的检验水平为S-3、接收质量限（AQL）为1.0的一次正常抽样方案进行随机抽样试验。随机抽样的样品数量至少为20件。 4.2聚丙烯、聚乙烯滤酸片的剪切强度
试样固定在直径为8mm的钢质圆孔上，用直径4mm带有R0.2圆角过渡的平顶钢轴，以1.5mm/s 的速度等速加压至80N，卸除负载观察试样应不破断，无损伤。 4.3三氧化二铝滤酸片耐冲击强度
将邵氏硬度约为55HA、厚度为1mm的橡胶板平铺在厚3mm以上的铁板上，再将试样放在橡胶
