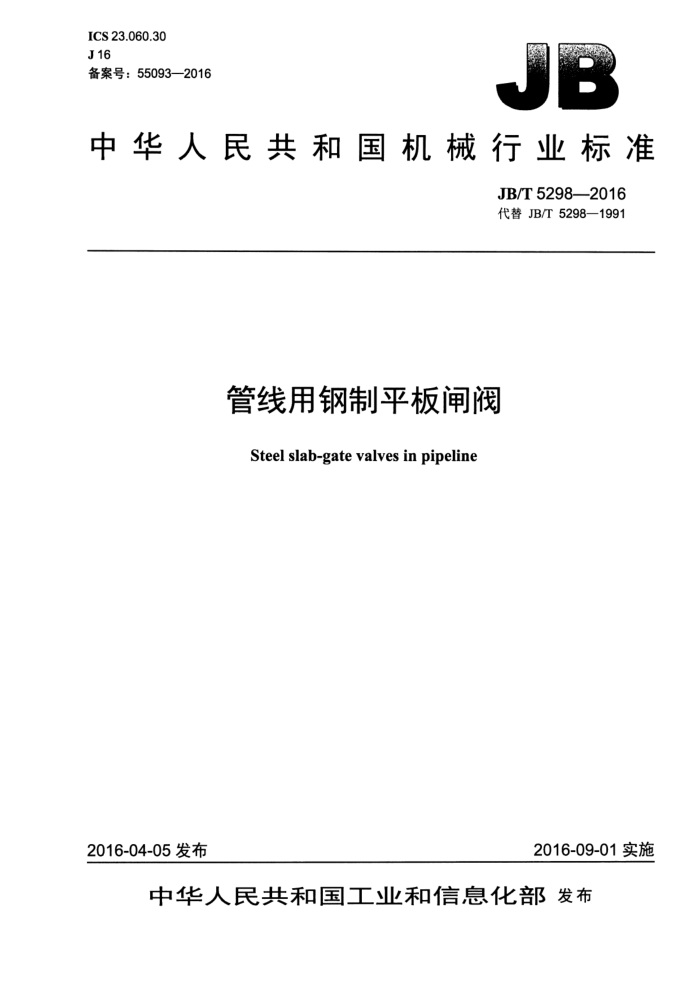

ICS23.060.30 J16 备案号：55093—2016
中华人民共和国机械行业标准
JB/T5298—2016 代替JB/T5298—1991
管线用钢制平板闸阀
Steel slab-gate valves in pipeline
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部发布 JB/T5298—2016
目 次
前言 1 范围.. 2规范性引用文件 3术语和定义.. 4结构型式及参数 4.1结构型式... 4.2基本参数 5技术要求.. 5.1压力-温度额定值 5.2 结构长度 5.3 最小流道直径 5.4 连接端 5.5 阀体... 5.6 阀盖.. 5.7 阀体与阀盖连接 5.8 闸板、阀座、密封面 5.9 阀杆和阀杆螺母， 5.10 填料和填料箱. 5.11 操作 5.12 静压寿命， 5.13 无损检测， 5.14 壳体强度和密封性能 5.15 耐火性能， 6材料 6.1 阀体和阀盖 6.2 阀座. 6.3 闸板、 6.4 阀座密封面 6.5 阀杆.. 6.6 双闸板阀杆与闸板的连接销， 6.7 上密封座.. 6.8 阀体与阀盖连接螺柱螺母， 6.9 阀体与阀盖连接垫片， 6.10 分体式阀盖的支架 6.11 填料压套、填料隔环和填料压板. 6.12 填料 6.13 阀杆螺母 6.14 手轮或链轮.
III
-
9
10
10 10 10 11 .11 11 1
.11 11 12 12 12
12 12 12
I JB/T5298—2016
6.15 手轮或链轮的锁紧螺母. 6.16 螺塞.. 6.17 韧性试验要求， 6.18 酸性介质工况用材料 7检验与试验. 7.1 压力试验
12 12 12 12 13 13 13 13 13 13 1.3 13 14 14 14 14 14 14 14 15 15 15 15 16 .16
7.2 壳体壁厚测量. 7.3 阀杆硬度测量. 7.4 密封面硬度测量. 7.5 材质成分分析.. 7.6 阀体材质力学性能试验 7.7 静压寿命试验 7.8 阀体标志检查。 7.9 铭牌内容检查. 7.10 无损检测 7.11 耐火试验 8检验规则， 8.1 出厂检验， 8.2 型式检验，标志，
9
9.1 标志的内容 9.2 阀体和阀盖上的标志 9.3 铭牌上的标志， 9.4 单流向闸阀的标志 10 包装和储运，
图1 明杆平板闸阀. 图2 暗杆平板闸阀图3 轻型平板闸阀
表 1 轻型闸阀结构长度表2 全径阀门的最小流道直径. 表 3 阀盖填料箱最小壁厚. 表4 螺柱最小直径. 表 5 闸阀的静压寿命次数表6 密封面堆焊材料. 表7 阀杆材料表8V型缺口摆锤冲击试验要求. 表9保持试验压力的最短持续时间. 表10检验项目、技术要求和检验方法.. 表11 抽样的最少基数和抽样数..
X
9
11
12 13 14 15
II JB/T5298—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5298一1991《管线用钢制平板闻阀》，与JB/T5298一1991相比主要技术变化如下：
扩大了公称尺寸和公称压力范围：增加了酸性介质工况的阀门材料； -增加了轻型平板闸阀、暗杆平板闸阀等型式和要求；修改了最小壁厚要求；修改了结构长度参数；增加了硬密封面要求；增加了体盖连接、支架、填料、手轮等的要求：增加了型式试验要求；增加了寿命试验要求。
本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：合肥通用环境控制技术有限责任公司、沈阳盛世高中压阀门有限公司、上海
浦东汉威阀门有限公司、天津百利展发集团有限公司、方圆阀门集团有限公司。
本标准参加起草单位：五洲阀门有限公司、上海良工阀门厂有限公司、浙江省泵阀产品质量检验中心、凯瑞特阀业有限公司、特技阀门集团有限公司、保一集团有限公司、浙江石化阀门有限公司、大连大高阀门股份有限公司、上海开维喜阀门集团有限公司、环球阀门集团有限公司、成都乘风阀门有限责任公司、山东益都阀门集团股份有限公司、江苏苏盐阀门机械有限公司、凯喜姆阀门有限公司、克里特集团有限公司。
本标准主要起草人：彭林、刘晓英、王芳、袁鹏飞、张荣伟、郑祖辉、仇福康、缪克在、李运龙、 吴显金、张晓忠、苏荆攀、肖箭、何伟华、吴光忠、龚王军、刘明华、韩正海、张延斌、李永国。
本标准所代替标准的历次版本发布情况为：
JB/T5298—1991。
III JB/T5298—2016
管线用钢制平板闸阀
1范围
本标准规定了管线用钢制平板闸阀产品的术语和定义、结构型式及参数、技术要求、材料、检验与试验、检验规则、标志、包装和储运的基本要求。
本标准适用于公称压力PN16～PN420（Class150～Class2500），公称尺寸DN50～DN1200（NPS2~ NPS48），介质温度-46℃～180℃，石油、天然气管线（不包括海底管线）用钢制平板闸阀（以下简称闸阀)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.2压力容器 零第2部分：材料 GB150.4压力容器 第4部分：制造、检验和验收 GB/T152.4紧固件六角头螺栓和六角螺母用沉孔 GB/T 196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB713 锅炉和压力容器用钢板 GB/T5796（所有部分） 梯形螺纹 GB/T9113 整体钢制管法兰 GB/T9115 对焊钢制管法兰 GB/T9124 钢制管法兰技术条件 GB/T12220 工业阀门标志 GB/T12221 金属阀门 结构长度 GB/T12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T13239 金属材料低温拉伸试验方法 GB/T13927—2008工业阀门压力试验 GB/T19672 管线阀门技术条件 GB/T20972（所有部分）石油天然气工业油气开采中用于含硫化氢环境的材料 GB/T26479 弹性密封部分回转阀门耐火试验 GB/T26480 阀门的检验和试验 GB/T27866 控制钢制管道和设备焊缝硬度防止硫化物应力开裂技术规范 HG/T20592 钢制管法兰（PN系列）
1 JB/T5298—2016
HG/T20615 钢制管法兰（Class系列） HG/T20623 大直径钢制管法兰（Class系列） JB/T106 阀门的标志和涂漆 JB/T5208 阀门零部件隔环 JB/T 5300 工业用阀门材料选用导则 JB/T6440 阀门受压铸钢件射线照相检验 JB/T6902—2008阀门液体渗透检测 JB/T 6903 阀门锻钢件超声波检查方法 JB/T7248 阀门用低温钢铸件技术条件 JB/T8858 闸阀静压寿命试验规程 NB/T47008 承压设备用碳素钢和合金钢锻件 SY/T0599 天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求
3术语和定义
下列术语和定义适用于本文件。
3.1
轻型平板闸阀lightslab-gatevalves 结构长度较短、重量较轻的平板闸阀，主要用于罐根部的平板闸阀。
3.2
带导流孔的平板闸阀diversionhole-gatevalves 闸板下部具有与阀座内径一致的流道孔的平行阀座闸阀，便于通球扫线。
3.3
无导流孔的平板闸阀 non diversionhole-gatevalves 闸板上无导流孔的平行阀座闸阀。
4结构型式及参数
4.1结构型式
平板闸阀结构型式主要有明杆平行式单闸板、明杆平行式双闸板、暗杆平行式单闸板、暗杆平行式双闸板以及轻型平板闸阀，闸板型式可分为带导流孔、无导流孔。典型结构如图1～图3所示。 4.2基本参数 4.2.1轻型平板闸阀公称压力为PN16，压力级Class150。其他闸阀公称压力为PN16～PN420，压力级 Class150~Class2500。 4.2.2轻型平板闸阀公称尺寸为DN50～DN1000，NPS2～NPS40。其他闸阀公称尺寸为DN50～DN1200， NPS2~NPS48。
2 JB/T5298—2016
10
10
11 12
12
a)无导流孔单闸板闸阀
b）带导流孔单闸板闸阀
4
Q
10
11
12
心 13
13
d）带导流孔双闸板闸阀
c)无导流孔双闸板闸阀
说明： 1——开度指示器： 2——手轮： 3-阀杆螺母： 4——阀杆；
13——排污螺塞。
5——支架： 6——注脂阀：
9—螺柱螺母； 10——阀体； 11——阀座； 12——闸板；
一填料： 8—阀盖：
7-
图1明杆平板闸阀 JB/T5298—2016
4
13 12
4
13 12 11
0
10
说明： 1 一阀体： 2——阀座；
说明： 1——阀体 2 一阀座； 3 一闸板； 4 一密封圈： 5——0形圈：
螺栓： 9- 螺母； 10— 一阀盖： 11- 填料： 12- 轴承： 13- 指示机构： 14- 一手轮。
9- 阀杆； 10——注脂阀； 11——填料： 12—支架； 13— 一阀杆螺母； 14 手轮： 15- 指示杆。
8-
-
-
一闸板； 4- 密封圈： 5- O形圈： 6- 阀杆螺母： 7- 阀杆；
3-
一螺母：螺栓；一阀盖：
6- 7- 8-
图3轻型平板闸阀
图2暗杆平板闸阀
5技术要求
5.1 压力-温度额定值 5.1.1闸阀的压力-温度额定值按GB/T12224的规定。对于采用非金属密封副结构或内部零件采用特殊材料的闸阀，其允许使用的压力-温度额定值低于壳体材料的压力-温度额定值时，应取其较低值，并应在铭牌上予以标明。 5.1.2对液态介质使用的强制密封的双闸板闸阀，在关闭位置时，阀体中腔会积存介质，如果温度上升，会造成中腔内介质的压力异常升高，可能造成闸阀壳体破坏，除非另有规定，应考虑在阀体的中腔增设泄压装置，并在订货合同中予以说明。 5.2结构长度 5.2.1法兰、焊接连接闸阀的结构长度按GB/T19672或GB/T12221的规定；轻型平板闸阀的结构长度按本标准表1的规定；公称尺寸小于DN50（NPS2）以及公称尺寸大于DN900（NPS36）的闸阀结构长度按GB/T12221的规定；结构长度也可按订货合同的规定。 4
