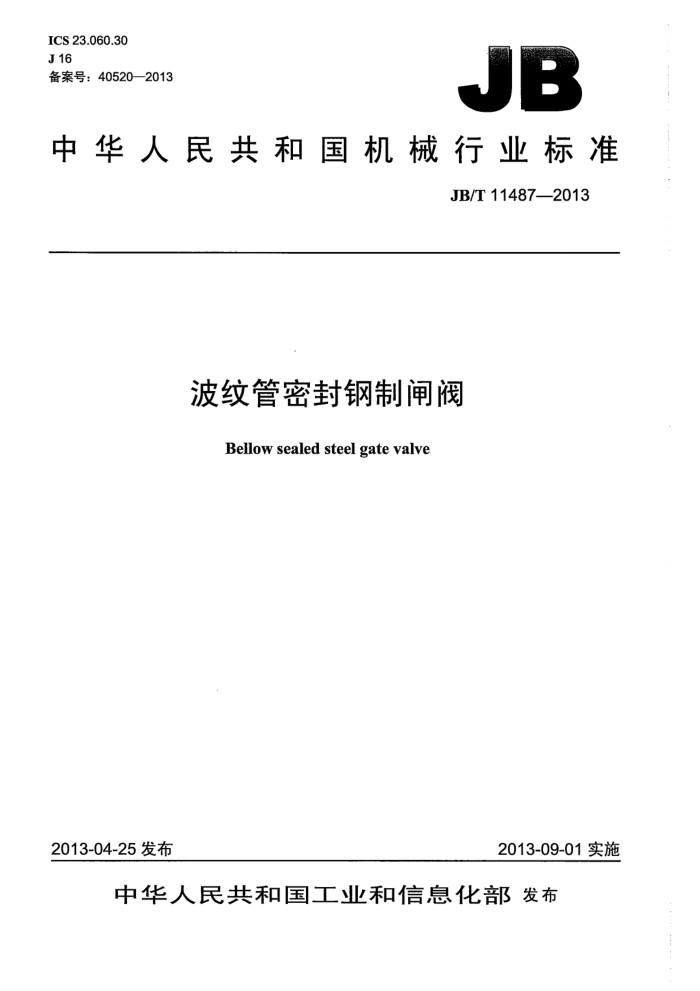

ICS 23.060.30 J16 备案号：40520—2013
JB
中华人民共和国机械行业标准
JB/T 11487—2013
波纹管密封钢制闸阀
Bellowsealed steelgatevalve
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11487—2013
目 次
前言 1 范围 2 规范性引用文件. 3结构型式及参数.. 3.1结构型式 3.2参数 4技术要求. 4.1 压力-温度额定值 4.2 安全要求. 4.3 结构长度
TV
4.4 连接端. 4.5 阀体.. 4.6 阀盖及加长体， 4.7 阀座.. 4.8 阀体、加长体、阀盖及支架的连接 4.9 闸板 4.10 支架. 4.11 阀杆和阀杆螺母， 4.12 填料和填料函 4.13 波纹管组件. 4.14 操作. 4.15 旁通和其他辅助连接 4.16 无损检测. 4.17 压力试验. 4.18 逸散性试验. 5材料 5.1 阀体、加长体、阀盖 5.2 阀座. 5.3 闸板. 5.4 上密封座 5.5 内件.. 5.6 波纹管 5.7 阀体与加长体、阀盖的连接螺柱和螺母 5.8 阀体与加长体、阀盖的连接垫片， 5.9 分体式阀盖的支架.. 5.10 填料压套、填料压板和填料隔环.. 5.11 填料... 5.12 阀杆螺母
N
10 11 11 .12 12 12 12 13 13 13 13 13 13 14 15 15 15 15 16 16
I JB/T11487—2013
5.13 手轮或链轮， 5.14 螺塞 5.15 旁路管道和阀门 5.16 双闸板闸阀的阀杆与闸板的连接销 6试验方法 6.1 总则 6.2 波纹管组件的试验 6.3 波纹管组件的伸缩循环寿命试验。 6.4 阀门的压力试验 6.5 阀门的逸散性试验. 6.6 阀体、加长体、阀盖的壁厚测量， 6.7 阀杆直径测量. 6.8 阀杆硬度测量.. 6.9 密封面硬度测量.. 6.10 闸板磨损余量测量. 6.11 关闭件组合拉力试验， 6.12 材料化学成分分析... 6.13 阀体、加长体、阀盖材料力学性能试验， 6.14 阀体标志检查. 6.15 铭牌内容检查， 6.16 无损检测。 7检验规则， 7.1 检验分类和检验项目 7.2出厂检验， 7.3型式检验 7.4抽样方法.. 8标志. 8.1标志的内容.. 8.2阀体和阀盖上的标志， 8.3铭牌上的标志. 9供货，附录A（资料性附录）波纹管密封钢制闸阀订货合同数据表附录B（资料性附录）常用的美国ASME标准波纹管材料参考文献. 图1法兰连接波纹管密封铸钢闸阀... 图2承插焊连接波纹管密封锻钢闸阀图3闸板的结构型式.. 图4楔式闸板密封面磨损余量示意图，表1铸钢闸阀的阀体、阀盖、加长体的最小壁厚表2铸钢闸阀的阀体通道最小直径和阀座的最小内径表3铸钢阀盖的阀杆填料函部位的最小壁厚表4铸钢阀门的阀体与加长接管、阀盖连接的双头螺柱的最小尺寸表5 系数k
16 16 16 16 16 16 16 .16 17
7
17 17 17 17 7
17 17
17
18 18 18 .8
9
19 20 21 23
24
II JB/T11487—2013
表6楔式闸板的最小磨损余量表7铸钢阀门的阀杆最小直径表8手动波纹管密封钢制闸阀的规格表9常规填料宽度及填料函内径.. 表10 波纹管组件的伸缩循环寿命试验次数表11 旁通装置和辅助连接的连接管道最小公称尺寸表12 波纹管密封钢制闸阀内件的配置及硬度表13 可以替代的内件，表14 常用的波纹管材料。 表15 阀体与加长体、阀盖连接垫片表16 检验项目、技术要求和检验方法，表17 抽样的最少基数和抽样数.
8 . 10 .11 11 .12 13 .14 15 ...15 18 19
III JB/T11487—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：浙江超达阀门股份有限公司、安徽省屯溪高压阀门有限公司、上海良工阀门厂有
限公司、大连大高阀门有限公司、苏州纽威阀门有限公司、浙江省泵阀产品质量检验中心。
本标准主要起草人：邱晓来、林洁、曹跃华、仇福康、肖箭、高开科、林美、王汉洲、黄明金、胡家勇。
本标准为首次发布。
IV JB/T11487—2013
波纹管密封钢制闸阀
1范围
本标准规定了波纹管密封钢制闸阀的结构型式、参数、技术要求、材料、试验方法、检验规则、标志和供货。
本标准适用于公称压力PN16PN260、Class150～Class1500、公称尺寸DN15～DN600、NPS1/2~ NPS24的波纹管密封钢制闸阀（以下简称“闸阀”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分） 压力容器 GB/T152.4紧固件六角头螺栓和六角螺母用沉孔 GB/T196 普通螺纹 基本尺寸 GB/T 197 普通螺纹 公差 GB/T228.1 金属材料 拉伸试验第1部分：室温试验方法 GB/T 798 活节螺栓 GB/T 1047 管道元件 DN（公称尺寸）的定义和选用 GB/T 1048 管道元件 PN（公称压力）的定义和选用 GB/T5796 5（所有部分） 梯形螺纹 GB/T7306（所有部分） 55°密封管螺纹
整体钢制管法兰
GB/T9113 GB/T 9124 钢制管法兰 技术条件 GB/T12220 通用阀门 标志 GB/T12221 金属阀门 结构长度 GB/T12222 多回转阀门驱动装置的连接 GB/T12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T24925 低温阀门技术条件 GB/T26480 阀门的试验和检验 GB/T26481—2011 阀门的逸散性试验 JB/T1712 阀门零部件填料和填料垫 JB/T 5263 电站阀门铸钢件技术条件 JB/T 6440 阀门受压铸钢件射线照相检测 JB/T7248 阀门用低温钢铸件技术条件 JB/T7746 紧凑型钢制阀门 JB/T114872013
JB/T7927 阀门铸钢件外观质量要求 JB/T7928 通用阀门供货要求 JB/T10507 阀门用金属波纹管 NB/T47010 承压设备用不锈钢和耐热钢锻件 SY/T0599 天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求 ASMEB16.10阀门的结构长度（Face-to-faceandend-to-enddimensionsofvalves）
3结构型式及参数
3.1 结构型式
闸阀的典型结构型式如图1～图2所示，允许设计者在符合本标准技术要求的前提下设计成其他结构型式。
D
T
24 23- 22 21- 20
逅 17 16 15
14 13 12 11 10
3
2
1——阀体；2—阀座；3-—闸板；4 —阀杆；5——波纹管；6、10、18-螺母；7、11—螺柱； 8、12——垫片；9——加长体；13——上密封座；14——阀盖；15——填料；16填料压套：17-—填料压板
19—活节螺栓；20—支架；21——阀杆螺母；22——滚动轴承；23——压盖螺母；24------手轮。
图1法兰连接波纹管密封铸钢闸阀
2 JB/T11487—2013
4
13
12
11 10
.-阀体；2 阀座；3- 一闸板：4- 一阀杆；5——波纹管；6——垫片；7——阀盖；8— —螺栓；9-.填料；
—填料压套；11- -填料压板；12——螺母；13——活节螺栓；14——阀杆螺母；15— 手轮。
10-
图2承插焊连接波纹管密封锻钢闸阀
3.2参数 3.2.1闸阀的公称尺寸为DN15～DN600、NPS1/2～NPS24，公称尺寸应符合GB/T1047的规定，或按订货合同的要求。 3.2.2闸阀的公称压力为PN16～PN260、Class150～Class1500，公称压力应符合GB/T1048的规定，或按订货合同的要求。
4技术要求
4.1压力-温度额定值 4.1.1闸阀的压力-温度额定值由壳体材料、波纹管材料及内件材料的压力-温度额定值确定。闸阀在某
