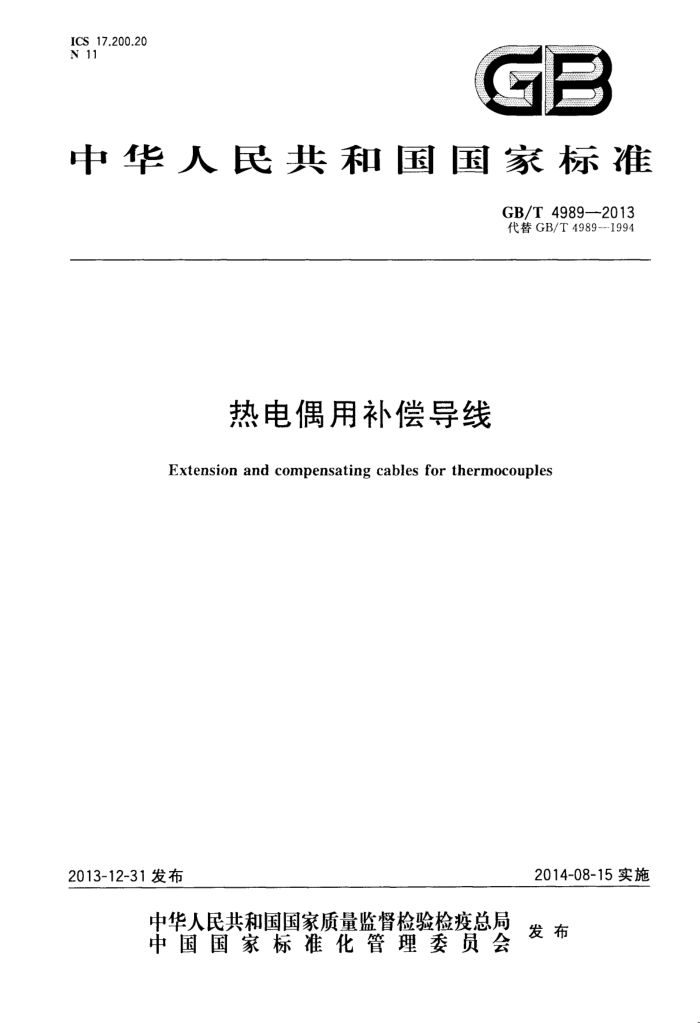

ICS 17.200.20 N 11
GB
中华人民共和国国家标准
GB/T4989—2013 代替GB/T49891994
热电偶用补偿导线
Extension and compensating cables for thermocouples
2013-12-31发布
2014-08-15实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 4989-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T4989--1994《热电偶用补偿导线》。 本标准与GB/T4989一1994相比，主要变化如下：
调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；
-
一屏蔽层材料增加了镀银铜丝和不锈钢丝两种；热电动势允差按ASTME230一2003的规定进行了修改；
绝缘电阻按不同绝缘材料分别做出要求。
一
本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本标准负责起草单位：重庆材料研究院。 本标准参加起草单位：绍兴春晖自动化仪表有限公司、中国人民解放军海军驻苏锡地区航空军事代
表室、常州八益电缆股份有限公司、重庆大正温度仪表有限公司、江苏华鑫合金有限公司、浙江乐清市华东仪表厂、中国测试技术研究院、安徽天康（集团)股份有限公司、天津市信九电子有限公司、常州市潞城伟业合金厂、重庆川仪自动化股份有限公司金属功能材料分公司、浙江金中机电科技有限公司、安徽蓝德集团股份有限公司、安徽鑫国仪表有限公司、上海焱鑫合金材料有限公司、杭州萧山陆氏仪表线缆有限公司、常州市创新仪表材料有限公司、浙江伦特机电有限公司。
本标准主要起草人：立新、刘庆宾、邹华、唐锐、何伦英、陈亚、洪启付、刘仁聪、袁勤华、吴兴华、 曾亚光、周步余、马金亭、王伯伟、徐永红、任祖建、王赵兰、潘百来、熊烽、陆祥根、沈来欣、吴加伦
本标准所代替标准的历次版本发布情况：
GB/T4989-1985,GB/T4989.--1994。
！
1 GB/T4989—2013
热电偶用补偿导线
1范围
本标准规定了热电偶用补偿导线的产品分类、技术要求、试验方法、检验规则、标识、包装等。 本标准适用于分度号为S、R、K、N、E、J和T的热电偶配用的补偿导线（以下简称补偿导线）。补偿
导线的绝缘层与护套以聚氯乙烯、无碱玻璃丝及聚四氟乙烯为主体材料。对于其他材料，若能满足本标准的技术要求，亦可采用。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检查计数抽样程序及表（适用于对过程稳定性的检查） GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法 厚度和
外形尺寸测量机械性能试验
GB/T2951.12 2电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法 热老化试验方法
GB/T 2951.14 4电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法 低温试验
GB/T16839.1热电偶第1部分：分度表 IEC60584-3：2007热电偶第3部分：延长电缆和补偿电缆 意允差和识别系统
3术语和定义、符号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
热电偶用补偿导线 extensionandcompensatingcablesforthermocouples 在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层
的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线分为延长型与补偿型两种。 3.1.2
延长型补偿导线 extension cables 延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用热电偶偶丝
相同，它用字母“X”附加在热电偶分度号之后表示，例如“EX”。 3.1.3
补偿型补偿导线 compensatingcables 补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用热电偶偶丝不同，但其热电动势
I GB/T4989—2013
值在0℃～100℃或0℃～200℃时与配用热电偶的热电动势标称值相同，它用字母“C”附加在热电偶分度号之后表示，例如“KC”。不同合金丝可应用于同种型号（分度号）的热电偶，并用附加字母予以区别，例如KCA和KCB。 3.1.4
允差tolerance 热电偶用补偿导线的允差是由于测量系统中引人了延长型补偿导线或补偿型补偿导线而产生的最
大附加偏差，该值用微伏表示。 3.2符号
下列符号适用于本文件。 B：无碱玻璃丝材料。 F：聚四氟乙烯材料。 G：一般用补偿导线。 H：耐热用补偿导线。 P：有屏蔽层的补偿导线。 R：多股软线芯。 S：热电特性的允差为精密级的补偿导线。 V：聚氯乙烯材料(PVC)。
4产品分类 4.1产品品种
补偿导线的产品品种及产品型号如表1所示。
表1产品品种和产品型号
配用热电偶铂佬10-铂热电偶铂佬13-铂热电偶
产品名称铜-铜镍0.6补偿型导线
型号 SC或RC
热电偶分度号
S或R
铁-铜镍22补偿型导线铜-铜镍40补偿型导线镍铬10-镍硅3延长型导线铁-铜镍18补偿型导线镍铬14硅-镍硅4镁延长型导线镍铬10-铜镍45延长型导线
KCA KCB KX NC NX EX JX TX
K
镍铬-镍硅热电偶
N E J T
镍铬硅-镍硅镁热电偶
镍铬-铜镍热电偶铁-铜镍热电偶铜-康铜热电偶
铁-铜镍45延长型导线铜-铜镍45延长型导线
4.2产品规格
补偿导线的线芯型式、线芯股数、线芯标称截面积、合金丝直径如表2所示。各种型号的不同规格的往复电阻值参见附录A。 2 GB/T4989—2013
表2线芯结构型式
单线直径 mm 0.52 0.80 1.13 1.37 1.76 0.20 0.30 0.43 0.52 0.41
线芯标称截面积
线芯型式
线芯股数
mm? 0.2 0.5 1.0 1.5 2.5 0.2 0.5 1.0 1.5 2.5
1 1 1 1 1 1 7 7 7 19
单股线芯
多股线芯（软线）
4.3产品等级、使用分类
补偿导线按热电特性的允差不同分为精密级和普通级两种。按使用温度范围分为一般用和耐热用两种。分级和分类见技术要求规定。 4.4产品结构型式 4.4.1线芯
补偿导线的结构一般由线芯、绝缘层、护套或加屏蔽层组成。线芯型式分为单股线芯和多股线芯（软线）两种，线芯股数如表2所示。 4.4.2 绝缘层
般用补偿导线的绝缘层以聚氟乙烯为主体材料，聚氯乙烯要求参见附录B。若性能符合本标准
技术要求，则允许用其他材料。
耐热用补偿导线的绝缘层以聚四氟乙烯为主体材料，聚四氟乙烯要求参见附录B。若耐热性能符合本标准技术要求，则允许用其他材料。 4.4.3护套
一般用补偿导线的护套以聚氟乙烯为主体材料。 耐热用补偿导线的护套以聚四氟乙烯或无碱玻璃丝为主体材料。用无碱玻璃丝编织做护套应表面
涂有机硅漆或聚四氟乙烯分散液烧结。若耐热性能符合本标准技术要求，则允许用其他材料，如高温橡皮等。材料要求参见附录B。
4.4.4屏蔽层
采用镀锡铜丝、镀银铜丝、镀锌钢丝、不锈钢丝编织或用铝（塑复合）或铜（塑复合)带绕包。 4.4.5产品代号
补偿导线产品代号，使用温度范围、绝缘层和护套的主体材料如表3所示。
3 GB/T 4989—2013
表3 等级、使用温度范围、绝缘层及护套层材料
使用温度范围
等级
绝缘层材料及护套材料
热电偶分度号 补偿导线型号
代号
℃ 0~70 0~100
V.V V.V F.B V.V V.V V.V V.V F.B V.V V.V F.B V.V V.V V.V V.V V.V V.V F.B V.V V.V F.B V.V V.V F.B V.V V.V F.B V.V V.V F.B V.V V.V F.B
SC-G
一般用普通级
0~200 0~70 0~100 0~70 0~100 0~200 0~70 0~100 0~200 0~70 0~100 0~70 0~100 20~70 20~100 25~200 20~70 -20~100 25~200 0~70 0~100 0~200 0~70 0~100 0~200 20~70 20~100 -25~200 20~70 20~100 ~25~200
SC或RC
SC-H 耐热用普通级
S或R
SC-GS 一般用精密级
KCA-G 一般用普通级 KCA-H 耐热用普通级 KCA-GS 一般用精密级 KCA-HS 耐热用精密级
KCA
KCB-G
般用普通级
KCB
K
KCB-GS 一般用精密级
KX-G
般用普通级
KX-H 耐热用普通级
KX
KX-GS 一般用精密级 KX-HS 耐热用精密级 NC-G
-般用普通级
NC-H 耐热用普通级
NC
一般用精密级
NC-GS
NC-HS 耐热用精密级
N
NX-G 一般用普通级 NX-H 耐热用普通级 NX-GS 一般用精密级
NX
NX-HS 耐热用精密级 GB/T4989—2013
5技术要求
5.1 热电特性及允差
当参考端温度为0℃时，补偿导线的热电动势与温度的关系应符合GB/T16839.1的规定，参见附录C。其允差应符合表4规定。
表4 热电特性及允差
允差 μV
补偿导线温度
热电偶测量端温度
范围 ℃ 0~100 0~200 0~100 0~200 0~100 -20～100 ~25～200 0~100 0~200 —20～100 -25~200 -20～100 25~200 -20~100 25~200 -20~100 25~200
使用分类
型号
℃
精密级 ±30(±2.5 ℃)
普通级 ±60(±5.0℃) ±60(±5.0℃) ±88(±2.2℃) ±88(±2.2℃) ±88(±2.2 ℃) ±88(±2.2℃) ±88(±2.2℃) ±86(±2.2℃) ±86(±2.2℃) ±86(±2.2℃) ±86(±2.2℃) ±138(±1.7 ℃) ±138(±1.7℃) ±123(±2.2℃) ±123(±2.2 ℃) ±60(±1.0℃) ±60(±1.0℃)
SC 或 RC SC或RC KCA KCA KCB KX KX NC NC NX NX EX EX JX JX TX TX 注：本表所列允差用微伏表示，用摄氏度表示的允差与热电偶测量端的温度有关，括号中的温度值按表列热电
G H G H G G H G H G H G H G H G H
1 000 1 000 900 900 900 900 900 900 900 900 900 500 500 500 500 300 300
±44(±1.1℃) ±44(±1.1℃) ±44(±1.1 ℃) ±44(±1.1℃) ±44(±1.1 ℃) ±43(±1.1℃) ±43(±1.1 ℃) ±43(±1.1 ℃) ±43(±1.1 C) ±81(±1.0 C) ±81(±1.0℃) ±62(±1.1℃) ±62(±1.1℃) ±30(±0.5℃) ±30(±0.5℃)
偶测量端温度换算而成。
5.2 着色 5.2.1 补偿导线的绝缘层和护套着色应符合表5规定。
