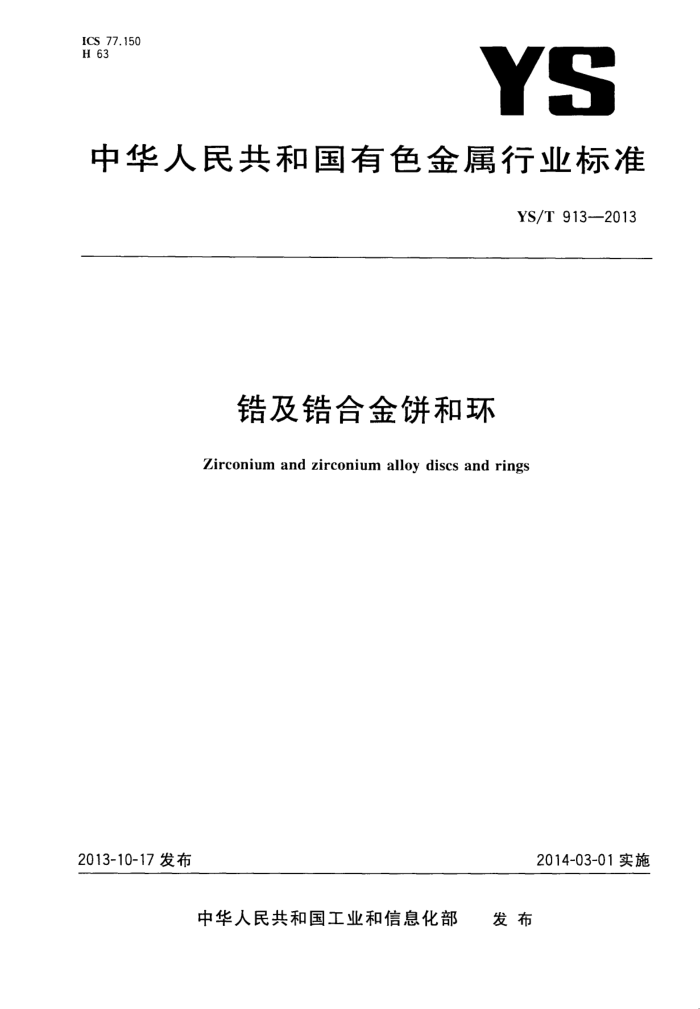

ICS 77.150 H 63
YS
中华人民共和国有色金属行业标准
YS/T 913—2013
锆及锆合金饼和环
Zirconium and zirconium alloy discs and rings
2014-03-01实施
2013-10-17发布
发布
中华人民共和国工业和信息化部 YS/T 913—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、广东东方锆业科技股份有限公
司、国核宝钛锆业股份公司。
本标准主要起草人：杨慧丽、乔恩利、王永梅、马龙、李渭清、冯军宁、胡志杰、李献军、李小宁、 于海慧。
- YS/T913—2013
及锆合金饼和环
1范围
本标准规定了锆及锆合金饼、环材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。
本标准适用于锻造或轧制方法生产的锆及锆合金饼材和环材。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T8180 钛及钛合金加工产品的包装、标志、运输和贮存 GB/T13747（所有部分）锆及锆合金化学分析方法 GB/T26314锆及锆合金牌号和化学成分
3要求
3.1产品分类 3.1.1牌号、状态、规格
产品的牌号、状态和规格应符合表1的规定。
表 1
单位为毫米
规格
产品形式
牌号
供货状态
环材壁厚
截面高度 35~140 35~150 40~110 35~120
外径 150~300 >300~500 >500~600 200~400 >400~700 150~500 40~160 >700～900
内径 -
一
饼材
热加工态 (R)
Zr-3 Zr-5
25~150 25~200 25~250 25~300
100～300
退火态 (M)
环材
300~700
50~180 70~250
>900～1300 400~900
3.1.2 标记示例
示例：直径为200mm、高度为100mm的Zr-3退火态饼材标记为： YS/T913—2013
3.5外观质量
3.5.1产品可以黑皮表面、机加表面或机加工后经酸洗表面供货。 3.5.2 2产品表面允许存在不大于尺寸允许偏差之半的轻微划伤、压痕、麻点和皱褶等缺陷。 3.5.3产品表面应无影响使用的缺陷。允许通过修磨的方法清除局部的表面缺陷，清理后应保证产品的最小允许尺寸。
4试验方法
4.1 锆及锆合金产品化学成分中Nb元素按供需双方认可的方法进行，其他元素的化学成分分析方法按GB/T13747的规定进行， 4.2尺寸及尺寸允许偏差用相应精度的量具进行测量。 4.3室温拉伸试验方法按GB/T228.1的规定执行。 4.4 外观质量用目视进行检查。
5检验规则
5.1 检查和验收 5.1.1产品应由供方质量检验部门进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。 5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验，如复验结果与本标准及合同（或订货单）的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属外观质量及尺寸偏差的异议，应在收到产品之日起个月内提出，属于其他的异议，应在收到产品之日起三个月内提出。如需仲裁，仲裁取样应由供需双方共同进行。 5.2组批
产品应成批提交验收。每批产品应由同一牌号、同一熔炼炉号、同一规格、同一制造方法、同一状态和同一生产周期生产的产品组成。 5.3检验项目及取样 5.3.1每批产品的检验项目及取样应符合表5的规定。
表 5
检验项目化学成分
取样位置及取样数量
要求的章条号
试验方法的章条号
每批1份逐件见5.3.2,5.3.3
3.2 3.3 3.4 3.5
4.1 4.2 4.3 4.4
尺寸及尺寸允许偏差
力学性能外观质量 。氢、氮元素在成品上取样分析，其他元素允许供方在铸锭上取样。 供方或需方对取样另有要求时，应经双方协商并在合同（或订货单）上注明。
逐件
3 YS/T 913—2013
5.3.2每批产品任取一件（或对于能截取试样环的，在任一件上截取试样环)剖成两半，供方E其中一半上切取2个弦向试样进行试验，另一半交需方做复验用，并计人交货重量。 5.3.3供需双方协商并在合同（或订货单）中注明时，当用同一熔炼炉号采用相近工艺同时生几种相近规格的产品时，可用最大规格（截面）产品的检验结果（包括力学性能）代替其他几种规格的格：验结果。 5.4检验结果的判定 5.4.1产品的化学成分、力学性能各项试验中，如果有一个试样的试验结果不合格，则从该：比产品中（包括原受检产品）取双倍试样对该不合格项进行重复检验，若重复检验仍有试样的检验结果不合格，则判该批产品不合格。允许对该批产品重新热处理后对所有检验项目重新检验，重新热处理仅码：一次， 5.4.2 2产品的尺寸及尺寸允许偏差、外观质量不合格时，判单件产品不合格。
6标志、包装、运输、贮存、质量证明书
6.1标志 6.1.1重量小于1kg的产品，每件应牢固地扎上一个金属标牌，标牌上应注明：牌号、批号或烽炼炉号、 规格、供应状态。 6.1.2重量不小于1kg的产品，应在饼环材上刻或印（写）上6.1.1中标牌内容。 6.2 包装、运输、贮存
产品的包装、运输和贮存参照GB/T8180的规定执行。 6.3 质量证明书
每批产品应附有质量证明书，其中至少包括以下内容： a)1 供方名称； b）产品名称； c) 牌号、状态和规格； d) 熔炼炉号、批号、净重和件数； e） 各项分析检验的结果及质量检验部门印记； f）本标准编号； g）其他。
4
YS/T 913—2013
合同（或订货单）内容
7
按本标准订购产品的合同（或订货单）至少应包括下列内容：
产品名称； b) 牌号、状态、规格； c) 重量或件数； d) 本标准编号； c) 其他特殊要求，
a)
10 中华人民共和国有色金属
行业标准锆及锆合金饼和环 YS/T 913--2013
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（00013) 北京市西城区三里河北街16号（10045)
网址www.spc.net.cn
总编室：（010)64275323发行中心：(0：-))51780235
读者服务部：（010)6852394f 中国标准出版社秦皇岛印剧厂刷
各地新华书店经销
*
开本880×1230 1/16 印张 长0.75字数8千字 2014年3月第一版2014年3月第-次印刷
*
书号：155066·2-26728定价 16.30元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)6851010
YS/T 913-2013
打印H期：2014年4月9HF009A
