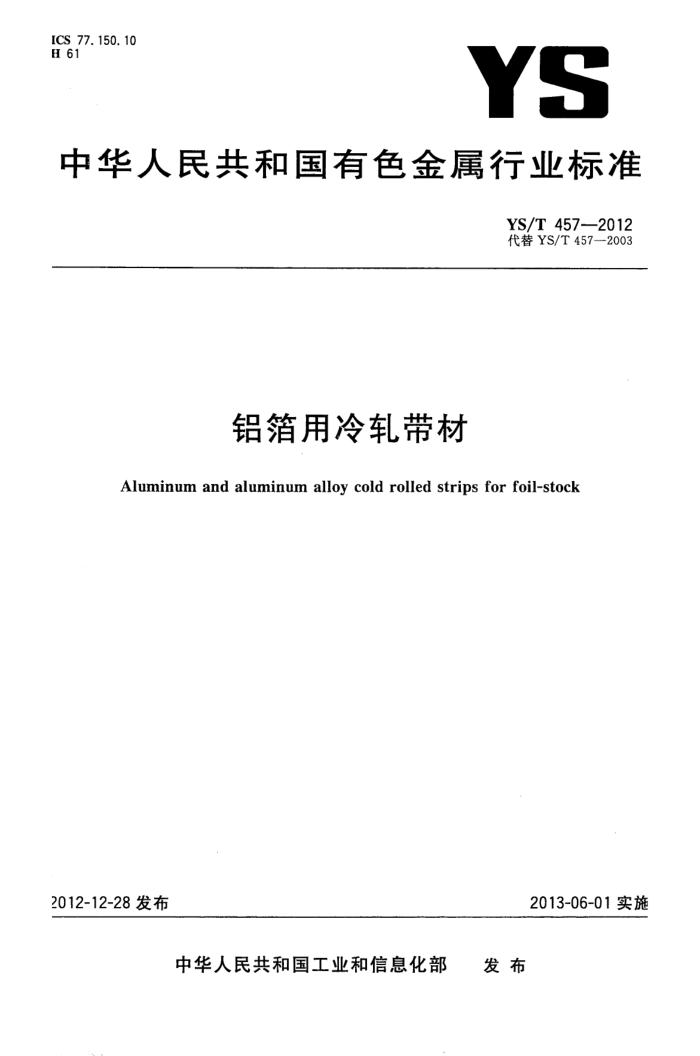

ICS77.150.10 H 61
YS
中华人民共和国有色金属行业标准
YS/T457—2012 代替YS/T457—2003
铝箔用冷轧带材
Aluminum and aluminum alloy cold rolled strips for foil-stock
2012-12-28发布
2013-06-01实施
发布
中华人民共和国工业和信息化部 YS/T457—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T457一2003《双零铝箔用冷轧带材》。 本标准与YS/T457一2003相比，主要差异如下：
-增加了厚度0.01mm0.20mm的单零箔和无零箔用冷轧带材； —删除了“双零铝箔”的定义；
一修改了中凸度和平直度的定义； -增加了1050、1060、3003、3102、3104、3105、5A02、5052、8006、8021、8111牌号；
一增加了1050、1060、3105牌号的H14、H16、H18状态；3102、3104牌号的H18状态；5A02、 5052牌号的0、H14状态；8006牌号的H14、H16状态；8021牌号的H14状态；3003、8111 牌号的O、H14、H16、H18状态；修改了标记示例；一修改了化学成分的相关条款；
-
加严了尺寸偏差；
-增加了单零箔、无零箔用冷轧带材的力学性能，对双零箔用冷轧带材的力学性能进行了调整；一加严了双零箔用冷轧带材氢含量的要求，增加了单零箔、无零箔用冷轧带材的氢含量要求
1
增加了带材中氢含量仲裁分析方法； -增加了低倍组织要求；
-
一删除了铸轧（铸造）晶粒度相关条款； —增加了表面粗糙度要求； —一修改了检验结果判定中的相关条款。 本标准使用重新起草法参考EN12482：1998《铝及铝合金一般用途的再轧制用坏料》、
EN485.1：2008《铝及铝合金薄板、带材和厚板第1部分：检验和交货的技术条件》、EN485.2：2008 “铝及铝合金薄板、带材和厚板第2部分：力学性能》、EN485.4：1994《铝及铝合金薄板、带材和厚板第4部分：冷轧产品尺寸和形位偏差》进行修订。本标准与EN12482：1998、EN485.1：2008、 EN485.2:2008、EN485.4:1994的--致性程度为非等效。
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：中铝瑞闽铝板带有限公司、华北铝业有限公司、厦门厦顺铝箔有限公司。 本标准参加起草单位：云南浩鑫铝箔有限公司、湖南晟通科技集团有限公司、东北轻合金有限责任
公司、南方铝业（中国)有限公司、山东南山铝业股份有限公司、鼎胜集团镇江鼎胜铝业股份有限公司、大亚科技丹阳铝业分公司、西南铝业（集团)有限公司。
本标准主要起草人：冉继龙、黄瑞银、张深阳、张丽华、庄越秀、高珺、张春平、龙绘葵、郭瑞、林平、 王志、万宝伟、陈志明、李响、蔡辉。
本标准所代替标准的历次版本发布情况为： —YS/T457—2003。
I YS/T457—2012
用△L/L来表示，如图1所示。平直度单位为I，1I=10-5。将带材波浪视为正弦曲线时，平直度按式 (2)计算：
平直度（△L/L）=105（元H/2L)2
.·(2)
+...
式中： H L AL
波高，单位为毫米（mm）；两波谷间的距离，单位为毫米（mm）；两波谷间曲线长度与两波谷间距离的差值，单位为毫米（mm）。
L+AL
H
L
图 1
4要求 4.1产品分类 4.1.1牌号、状态、规格
带材的牌号、状态、规格应符合表1的规定。需要其他牌号、状态、规格时，由供需双方协商确定后在订货单（或合同）中具体注明。
表 1
规格/mm
产品分类
状态
牌号
产品规格
套筒规格材质
宽度
厚度
内径
H14 H16 H18 H14 H16 H18 H14 H16 H18 H14
1100,1200
1145,1235
双零箱用冷轧
>0.20~0.70 ≤2000.0
纸芯 505、508、605
带材
8011、8011A,
8079
8021
2
YS/T457—2012
表1(续)
规格/mm
产品分类
牌号
状态
产品规格厚度
套筒规格" 材质
宽度
内径
H14 H16 H18 0 H14 H16 H18 H14 H16 H18 H18 0 H14 H16 H18 H18 H14 H16 H18 0 H14 H14 H18 0 H14 H16 H18 H14
1050,1060
1100
1145,1235
1200
3003
无零、单零箔用冷轧带材
纸芯 505、508、605
>0.20~0.70 ≤2000.0
3102,3104
3105
5A02,5052
8006
8011,8011A 8079,8111
8021
需要其他套筒材质、内径时，由供需双方协商决定，并在订货单（或合同)中注明
4.1.2标记示例
带材标记按产品名称、标准编号、牌号、状态、规格的顺序表示。
3 YS/T457-2012
1235牌号、H14状态、厚度0.35mm、宽度1680.0mm的带材，标记为：带YS/T457—1235H140.35×1680
4.2化学成分
化学成分应符合GB/T3190的规定，化学成分有特殊要求时，应在订货单（或合同)中注明。 4. 3 氢含量
氢含量应符合表2的规定，需方有特殊要求时，由供需双方商定后在订货单（或合同)中具体注明。
表 2
1氢含量，不大于
产品分类双零箔用冷轧带材单零箔用冷轧带材无零箔用冷轧带材
液态测氢法(mL/100gAl)
固态测氢法（μg/100gAl)
0. 13 0.15 0.18
11.7 13. 5 16.2
4.4尺寸偏差 4.4.1厚度
厚度的允许偏差为带材公称厚度的士4%。 4.4.2宽度 4.4.2.1 不切边带材宽度
不切边带材宽度偏差由供需双方协商确定后在订货单（或合同）中具体注明， 4.4.2.2 切边带材宽度
切边带材的宽度允许偏差应符合表3.的规定。
表 3
单位为毫米
宽度 ≤1200.0
允许偏差 ±1. 0 ±1. 5
1
>1200.0~2000.0
4.4.3表面粗糙度
带材表面粗糙度（Ra)宜为0.30μm~0.50μm。 4.4.4中凸度
带材的中凸度应不大于1.0%。 4.4.5 平直度
带材不允许有影响进一步轧制的不良板形，平直度应符合表4的规定。
4
YS/T457—2012
表 4
产品分类双零箔用冷轧带材单零箔用冷轧带材无零箔用冷轧带材
平直度
带材95%以上长度的平直度≤15I 带材95%以上长度的平直度≤201 带材95%以上长度的平直度≤301
4.4.6错层、塔形 4.4.6.1不切边带材错层、塔形
不切边带材错层、塔形指标由供需双方协商确定后在订货单(或合同)中具体注明。 4.4.6.2切边带材错层、塔形
切边带材内5圈错层不大于20mm，外3圈错层不大于5mm，其他部分错层不大于2mm；切边带材塔形不大于5mm。 4.4.7其他
套筒两端不应凹入带材端面，带材宽度中心与套简长度中心的偏移量不大于10mm。 4.5力学性能
带材的室温力学性能应符合表5的规定。需方有特殊要求时，由供需双方协商确定后在订货单（或合同)中具体注明。
表 5
室温拉伸试验结果
牌号
状态
抗拉强度 R./MPa 105~145 120~160 ≥135 75~105 120~145 130~165 ≥150 110~145 120~160 ≥140
伸长率Asomm/%，不小于
H14 H16 H18 0 H14 H16 H18 H14 H16 H18
2 1 1 16 2 2 1 2 1 1
1050,1060
1100
1145,1235
5 YS/T 457—2012
表5（续）
室温拉伸试验结果
牌号
状态
抗拉强度 R /MPa ≥150 95~140 145~195 170~210 ≥190 ≥160 ≥260 150~200 175~225 ≥195 170~215 230~280 130~170 ≥170 85~130 125~165 145~185 ≥165 130~160 80~120 130~160 165~185 ≥210
伸长率A50mm/%，不小于
H18 0 H14 H16 H18 H18 H18 H14 H16 H18 0 H14 H14 H18 0 H14 H16 H18 H14 0 H14 H16 H18
2 15 2 1 1 2 1 2 1 1 12 3 3 2 19 2 2 2 2 20 2 2 2
1200
3003
3102 3104
3105
5A02,5052
8006
8011,8011A,8111
8021
8079
4.6 低倍组织 4.6.1 低倍组织不允许有非金属夹杂、气孔等影响成品质量的缺陷。 4.6.2 中间退火后的带材晶粒度应达到1级。 4.7 外观质量 4.7.1 带材表面不允许有划伤、压过划痕、夹杂、腐蚀、金属及非金属压入物等影响进一步加工的缺陷。 4.7.2 带材表面允许有轻微色泽不均、条纹等不影响成品质量的缺陷。 4.7.3 带材应卷紧、卷齐，端面无裂边、毛刺、碰伤、划伤 4.7.4 带材不允许有燕窝、塌卷。
6
