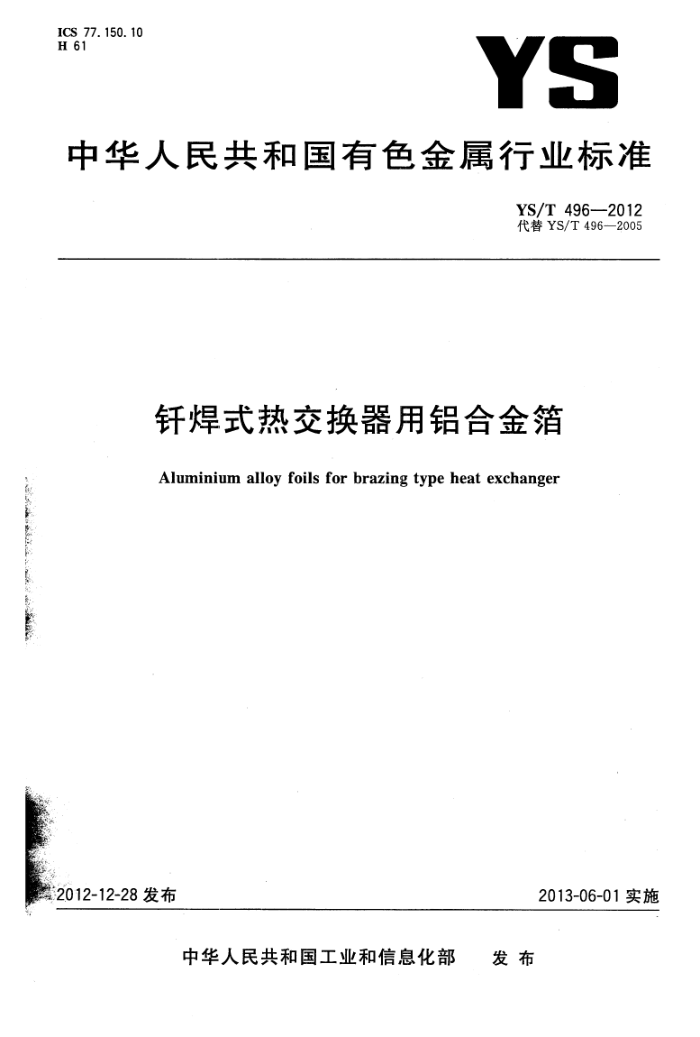

ICS 77.150. 10 H 61
YS
中华人民共和国有色金属行业标准
YS/T496—2012 代替YS/T496—2005
钎焊式热交换器用铝合金箔
Aluminium alloy foils for brazing type heat exchanger
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 中华人民共和国有色金属
行业标准钎焊式热交换器用铝合金箔
YS/T496—2012
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.75字数18千字 2013年6月第一版2013年6月第一次印刷
*
书号：155066·2-25076定价16.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 YS/T496—2012
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替YS/T496--2005《钎焊式热交换器用铝合金箔》。 本标准与YS/T496—2005相比，主要差异如下：
增加了术语；增加了4004、4045、4047、4104、4343、4A13、4A43、4A45合金牌号；将原牌号3003+1%Zn改为3A11，将原牌号3003+1.5%Zn改为7A11；增加了4A43、4A45合金的化学成分要求；增加了铝箔宽度范围；增加了4004、4045、4047、4104、4343、4A13、4A43、4A45合金的力学性能指标；增加了铝箔检验方法；修改了铝箔厚度、宽度允许偏差。
AE 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。
本标准负责起草单位：东北轻合金有限责任公司、银邦金属复合材料股份有限公司。
A 本标准参加起草单位：西南铝业（集团)有限公司、山东充矿轻合金有限公司、有色金属技术经济研究院。
本标准主要起草人：郭瑞、周德敬、谢延翠、韩冰、凌亚标、王琦、杨枭、杨富波、齐守智、刘桂云。 本标准所代替标准的历次版本发布情况为：
YS/T496-2005。
1 YS/T496—2012
钎焊式热交换器用铝合金箔
1范围
本标准规定了钎焊式热交换器用铝合金箔的术语、要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与订货单（或合同)内容。
本标准适用于钎焊式热交换器用铝合金翅片箔、钎焊箔（以下简称铝箔）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注白期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3190变形铝及铝合金化学成分 GB/T3199铝及铝合金加工产品包装、标志、运输、贮存 GB/T3246.1变形铝及铝合金制品组织检验方法第1部分：显微组织检验方法 GB/T7999，铝及铝合金光电直读发射光谱分析方法 GB/T8170数值修约规则与极限数值的表示和判定 GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样 GB/T17432变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法 GB/T22638.1铝箔试验方法第1部分：厚度的测定重量法
3要求
3.1产品分类 3.1.1铝箔的牌号、状态、规格应符合表1的规定。需要其他牌号、状态、规格时，由供需双方协商确定，并在订货单（或合同)中注明。
表 1
规格/mm
牌号
状态
宽度
厚度
O、H12、H22、H14、 H24、H16H26、H18、H19
3003、3A11、7A11
0.050~0.200
8.0~1400.0
O、H14、H24、 H16,H18
4004、4045、4047、4104、 4343、4A13、4A43、4A45
1
YS/T496--2012
3.1.2标记示例
铝箔的标记按照产品名称、标准编号、牌号、状态、规格的顺序表示。标记示例如下： 3003牌号、H14状态、厚度为0.090mm、宽度为16.0mm的铝箔，标记为：铝箔YS/T496-3003H14-0.09×16
3.2化学成分
3A11、7A11、4A43、4A45合金的化学成分应符合表2的规定，其他牌号的化学成分应符合 GB/T3190的要求。
表 2
化学成分（质量分数）/%
合金牌号
其他杂质" 单个 合计 ≤0.05 ≤0.15 余量 ≤0.05 ≤0.15 余量 ≤0.05 ≤0.15 余量
Si
Fe
Cu
Mn
Zn
Ti
Alb
Mg
≤0.6 0.7 0.05~0.20 1.0~1.5 ≤0.6 ≤0.7 0.05~0.20 1.0~1.5
3A11 7A11 4A43 6.8~8.2 ≤0.8 4A45 9.0~10.0 ≤0.8
0.50~1.5 1.0~2.0 0.50~1.5
0. 25 ≤0.30
≤0.10 ≤0.05 <≤0.05 0.50~1.5 0.20 ≤0.05 ≤0.15 余量
其他杂质指表中未列出或未规定数值的元素。 b铝的质量分数为100.00%与所有含量不小于0.010%的元素含量总和的差值，求和前各元素数值要表示到 0.0X%。
3.3尺寸偏差 3.3.1厚度 3.3.1.1局部厚度
4×××系铝合金箔的局部厚度允许偏差为士8%T。其他铝箔的局部厚度偏差应符合表3的规定，需要高精级时，应在订货单（或合同)中注明，未注明时按普通级供货。
表3
单位为毫米
厚度(T) 0.050~0.100 >0.100~0.200
高精级 ±5%T ±4%T
普通级 ±6%T ±5%T
3.3.1.2平均厚度
需方对铝箔的平均厚度有要求时，应在订货单（或合同)中注明，注明要求平均厚度的铝箔，其平均厚度偏差应符合表4的规定。
2 YS/T496—2012
表 4
卷批量/t ≤3 >3~10 >10
平均厚度允许偏差/mm
±5%T ±4%T ±3%T
3.3.2宽度
铝箔的宽度偏差应符合表5的规定。
表 5
单位为毫米
度
宽度允许偏差*
宽
±0. 1 ±0.5 ±0.8 ±1. 0
8.0~100.0 >100.0~400.0 >400.0~1000.0 >1000.0~1400.0
当需方要求单向偏差时，应在订货单（或合同)中注明，其允许偏差值为表中数值的2倍。
3.3.3 卷外径
铝箔卷外径偏差宜符合表6的规定。
I
表6
单位为毫米
卷外径允许偏差
卷外径 >450 当需方要求单向偏差时，应在订货单（或合同)中注明，其允许偏差值为表中数值的2倍。
每批中个数不少于80%的箔卷
每批中个数不超过20%的箔卷
±10
±20
3.3.4 错层、塔形
铝箔端面错层不大于1mm、塔形不大于2mm。 3.3.5侧面弯曲度
任意500mm长度的铝箔侧面弯曲度应不大于1mm。 3.4力学性能
非4×××系铝合金箔的力学性能应符合表7的规定。需方对4×××系铝合金箔室温拉伸力学性能有要求时，由供需双方参照表7协商确定，并在订货单（或合同)中具体注明。
3
YS/T496—2012
表 7
室温拉伸试验结果
状态
牌 号
断后伸长率 A100mm / %
抗拉强度 Rm/(MPa) 95~140 120~165 120~165 145~195 145~195 170~220 ·170~220 205~250 ≥210 90~140 140~190 140~190 160~210 ≥190
0 H12 H22 H14 H24 H16 H26 H18 H19 0 H14 H24 H16 H18
≥10 ≥2 ≥4 ≥>1 ≥3 ≥>1 ≥2 ≥0. 5 ≥0. 5 >5 >1 ≥>1 ≥0. 5 ≥0.5
3003 3A11 7A11
4004、40454104、4047、 4343,4A13,4A434A45
3.5管芯
管芯材质、长度、长度偏差由供需双方协商确定，并在订货单（或合同)中注明。管芯的内、外壁应洁净、光滑、无污物。管芯内径偏差应符合表8的规定。
表8
单位为毫米
内径允许偏差
内径 75.0,76.2
±0. 5 +1. 0 0 ±2.0
150.0,152.4,200.0,250.0
300.0、400.0,406.0
3.6外观质量 3.6.1铝箔的表面允许有轻微的印痕、擦伤、划伤等不影响使用的缺陷存在。 3.6.2铝箔卷的端面允许有轻微的毛刺存在，但不允许有卷边和燕窝。 3.6.3非4×××系铝合金箔，卷内不允许有接头。4×××系铝合金箔允许有一个接头/卷，但断头处必须对接，不允许搭接，并用胶带粘牢；如果需方不允许有接头，应在订货单（或合同)中注明。
4 YS/T496—2012
4试验方法
4.1化学成分 4.1.1对于3A11、7A11、4A43、4A45牌号，仅对表2中“A1”及“其他杂质”栏之外有数值规定的元素进行常规化学分析。当怀疑非常规分析元素的质量分数超出了本标准的限定值时，生产者应对这些元素进行分析。 4.1.2化学成分分析方法应符合GB/T20975或GB/T7999的规定，仲裁分析应采用GB/T20975规定的方法。“A1"含量按GB/T3190规定的方法计算，计算“A1"含量时，取常规分析元素与怀疑超量的非常规分析元素分析数值的和值作为“元素含量总和”。 4.1.3分析数值的判定采用修约比较法，数值修约规则按GB/T8170的有关规定进行，修约数位应与本标准的表2或GB/T3190规定的极限数位一致。 4.2尺寸偏差 4.2.1尺寸修约
尺寸测量值不允许修约。 4.2.2厚度 4.2.2.1局部厚度
铝箔局部厚度采用能保证检测精度的仪器进行测量。局部厚度仲裁测量按GB/T22638.1规定的方法进行。 4.2.2.2平均厚度
铝箔平均厚度按公式(1)计算。
P×106 -L×WXD
Em=
(1)
式中： E. 铝箔平均厚度，单位为毫米（mm）； P 一铝箔卷的净重，单位为千克(kg)； L 一铝箔长度，单位为毫米（mm）； W 铝箔宽度，单位为毫米（mm）； D
-
铝箔密度（按GB/T22638.1计算），单位为克每立方厘米（g/cm"）。
4.2.3其他尺寸
铝箔的其他尺寸采用能保证精度的量具测量。 4.2.4侧面弯曲度
在箔材侧边任意相距500mm的两点间拉一直线，再用直尺（或三角尺）测量箔材侧边到直线之间的最大垂直距离。 4.3力学性能
铝箔的室温拉伸试验方法按GB/T16865执行。
5
