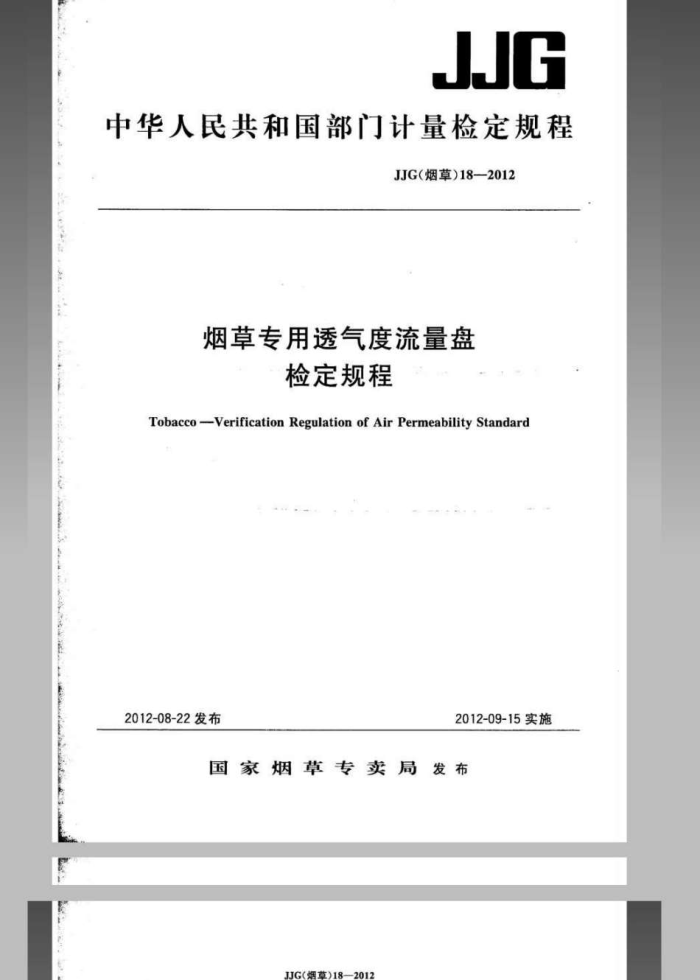

JJG
中华人民共和国部门计量检定规程
JJG（烟草）18—2012
烟草专用透气度流量盘
检定规程
Tobacco-Verification Regulation of AirPermeabilityStandard
2012-08-22发布
2012-09-15实施
国家烟草专卖局发布
JIG（烟草）18=201 JJG（烟草）18—2012
烟草专用透气度流量盘
检定规程
JJG（烟草）18—2012 代替JJG（烟草）18—2002
Tobacco-Verification Regulation ofAirPermeabilityStandard
本规程经国家烟草专卖局2012年08月22日批准，并自2012年09月 15日起实施。
归口单位：国家烟草专卖局主要起草单位：中国烟草标准化研究中心参加起草单位：中国科学院安徽光学精密机械研究所
本规程委托全国烟草标准化技术委员会负责解释
建筑2标准春询下#2m
JJG（烟草）18—2012 JJG（烟草)18—2012
本规程主要起草人：
杨荣超中国烟草标准化研究中心吴晓松 中国科学院安徽光学精密机械研究所苗芊中国烟草标准化研究中心
参加起草人：
刘 勇 中国科学院安徽光学精密机械研究所张龙 中国科学院安徽光学精密机械研究所！蒋志才 浙江中烟工业有限责任公司李志刚 中国科学院安徽光学精密机械研究所朱 震 中国科学院安徽光学精密机械研究所贾 琳 中国科学院安徽光学精密机械研究所黄 华 浙江中烟工业有限责任公司王 惠 湖北中烟工业有限责任公司李 迎 湖北中烟工业有限责任公司杨 兵 四川省烟草质量监督检测站张 勃 中国烟草标准化研究中心赵 航 中国烟草标准化研究中心
JJG（烟草）18—2012 JJG（烟草）18—2012
目录
引言 1 范围
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) （(4) (4) (5) (7)
引用文件 3. 术语 3.1 流量盘压力流量特性因子 3.2 线性流量盘 3.3 非线性流量盘 3.4 检定值变化率 . 4 概述 5 计量性能要求 5.1测量值极差 5.2 检定值变化率 6 通用技术要求 6.1外观 6.2标记 7计量器具控制 7.1 检定条件 7.2 检定项目 7.3 检定方法 7.4 检定结果的处理 7.5 检定周期附录A非线性流量盘测量结果的修正方法附录B 烟草专用透气度流量盘检定记录格式
2
..
2
..
I
建款2标准素铺下线00
龙牛网www.longniu.com下载
JJG（烟草）18—2012 JJG（烟草）18-—2012
引言
JG（烟草）18—2012是按照JJF1002—2010《国家计量检定规程编写规则》的编写要求，对JJG（烟草）18一2002进行的修订。除了编辑性的修改之外，主要的技术性变化有：
一增加了术语：流量盘压力流量特性因子、线性流量盘、非线性流量盘和检定值变
化率；
检定装置增加了气压计和温度计；增加了计量性能要求：测量值重复性和检定值变化率；修改了检定透气度流量盘的气路连接方式；增加了检定透气度流量盘时对气体温度和环境大气压力的测量：一增加了附录A“非线性流量盘测量结果的修正方法”。
.-
n
JJG（烟草）18-—2012 JJG（烟草）18—2012
烟草专用透气度流量盘
检定规程
1范围
本计量检定规程主要适用于新制造的、使用中和修理后的烟草专用透气度流量盘的检定。 2引用文件
本规程引用下列文件： GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件 GB/T23227卷烟纸、成形纸、接装纸及具有定向透气带的材料一透气度的测定使用本规程时应注意使用上述引用文件的现行有效版本。
3术语
本规程规定了以下术语，且仅适用于本检定规程。 3.1流量盘压力流量特性因子
表征流量盘压力流量特性的参数。 3.2线性流量盘
压力流量特性因子大于0.95的流量盘。 3.3非线性流量盘
5
压力流量特性因子小于等于0.95的流量盘。 3.4检定值变化率
F
上一检定周期检定值与当前检定值的差值与当前检定值之间的百分比。 概述
4
烟草专用透气度流量盘是烟用纸张透气度测量仪上使用的标准器具。烟草专用透气度流量盘的检定是在GB/T23227规定的工作状态下，对空气透过流量盘的流量进行测量，通过计算给出透气度流量盘的检定结果。
烟草专用透气度流量盘的检定装置由气体压力调节装置、气体流量计、专用夹具、压差计、温度计以及气压计组成。 5计量性能要求 5.1测量值极差
在GB/T23227规定的压差条件下，透气度流量盘检定值小于0.2L/min时，其测量值极差应小于该流量盘测量值均值的2%：透气度流量盘检定值大于等于0.2L/min时，其测量值极差应小于该流量盘测量值均值的1%。
1
建航标准春市下载
龙牛网www.longniu.com下载
JJG（烟草）18—2012 JJG（烟草）18—2012
5.2检定值变化率
烟草专用透气度流量盘的检定值变化率应小于士5%。 6通用技术要求 6.1外观
烟草专用透气度流量盘应洁净、无污损。 6.2标记
烟草专用透气度流量盘应有流量值的说明性标记。 7计量器具控制
计量器具控制应包括：首次检定、后续检定和使用中检验。 7.1检定条件 7.1.1检定用设备 7.1.1.1气体流量计
-
:
流量测量范围应满足0~50L/min，准确度等级应不低于1级。 7.1.1.2气压计
大气压力测量范围应满足80kPa~115kPa，准确度等级应不低于0.5级。 7.1.1.3温度计
温度测量范围应满足15℃~40℃，最大允差应不大于士0.2℃。 7.1.1.4压缩空气
气源应清洁、干燥且稳定。 7.1.1.5压差计
1
压差测量范围应不低于2kPa，准确度等级应不低于0.1级。 7.1.2检定环境条件
一温度：（23±1）℃，相对湿度：（50土2)%，大气压力：（96±10）kPa。
7.2检定项目
烟草专用透气度流量盘检定项目见表1。
表1检定项目表
检定项目通用技术要求检定值测量值重复性检定值变化率注：表中“十"表示必须检定的项目，表中“一"表示不需检定的项目。
后续检定
首次检定
使用中检验
+ + +
+ + + +
+ + + +
2 JJG（烟草）18—2012
7.3检定方法
检定前应将烟草专用透气度流量盘按GB/T10739的要求进行温湿度平衡，平衡时间不少于6h。 7.3.1通用技术要求的检定
对烟草专用透气度流量盘进行外观检查，外观和标记应符合6.1和6.2的要求。 7.3.2烟草专用透气度流量盘的检定 7.3.2.1打开电源开关，对检定用设备进行预热，使其示值稳定。 7.3.2.2将气体压力调节装置、气体流量计、专用夹具、压差计等设备按图1连接。经检漏后，确保整个气路连接无泄漏。
xXxX
医
XX
大气
3
4
图1透气度流量盘检定装置示意图
1-气体压力调节装置：2—气体流量计：3--专用夹具：4—烟草专用通气度流量盘：5-压差计：6—温度计：7-气压计 7.3.2.3将温度计探头置于透气度流量盘出口端进行读数。 7.3.2.4将气压计置于检定装置附近进行读数。 7.3.2.5判定流量盘的压力流量特性
首次检定时应按下述方法判定流量盘的压力流量特性。在流量盘两端分别为（0.750士0.005）kPa和（1.250士0.005）kPa的不同压差下，分别测量透过流量盘的空气流量，用式（1)计算得出流量盘压力流量特性因子k。当k大于0.95时则流量盘为线性；当k小于等于0.95时，则流量盘为非线性。若流量盘压力流量特性已明确则不需进行上述判定。
k=g(Q./Q.)
(1)
Ig(p/p2)
式中： k 一流量盘压力流量特性因子，取值在0.5和1.0之间的常数； Q一—流量盘两端压差为P时的空气流量，L/min； Q2—流量盘两端压差为pz时的空气流量，L/min； P1—流量盘两端压差为（0.750土0.005）kPa时的压差值，Pa
3
