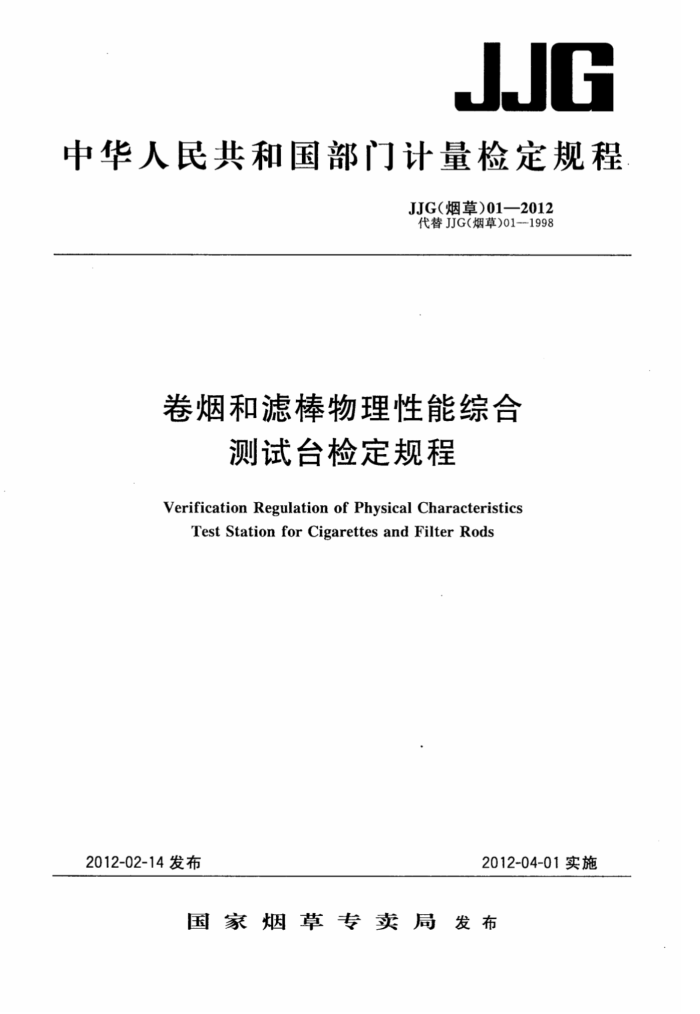

JJG
中华人民共和国部门计量检定规程
JJG（烟草）01—2012 代替JJG（烟草)01-1998
卷烟和滤棒物理性能综合
测试台检定规程
Verification Regulation of Physical Characteristics
Test Station for Cigarettes and Filter Rods
2012-02-14发布
2012-04-01实施
国家烟草专卖局发布 JJG烟草)01—2012
卷烟和滤棒物理性能综合
测试台检定规程 Verification Regulation of Physical Characteristics Test Station for
JJG（烟草）01-—2012 代替JJG（烟草）01—1998
Cigarettes and Filter Rods
本规程经国家烟草专卖局2012年02月14日批准，并自2012年04月01日起实施。
归口单位：国家烟草专卖局主要起草单位：中国烟草标准化研究中心参加起草单位：浙江中烟工业有限责任公司
湖北中烟工业有限责任公司贵州中烟工业有限责任公司川渝中烟工业有限责任公司广东中烟工业有限责任公司河南中烟工业有限责任公司河北中烟工业有限责任公司
本规程委托全国烟草标准化技术委员会卷烟分技术委员会负责解释。
建筑321---标准查询下载网 www. jz.321. net JJG(烟草)01-—2012
本规程主要起草人：
苗芊（中国烟草标准化研究中心）杨荣超（中国烟草标准化研究中心）
参加起草人：张 勃（中国烟草标准化研究中心）赵 航（中国烟草标准化研究中心）范 黎（中国烟草标准化研究中心）马 明（中国烟草标准化研究中心）蒋志才 (浙江中烟工业有限责任公司) 方婷 (浙江中烟工业有限责任公司) 沈军 (湖北中烟工业有限责任公司) 张胜华（湖北中烟工业有限责任公司）赖东辉 (贵州中烟工业有限责任公司）赵 冰 (河南中烟工业有限责任公司) 龙 君（川渝中烟工业有限责任公司）吴 波（川渝中烟工业有限责任公司）黄 菲 (广东中烟工业有限责任公司) 马丽娜（广东中烟工业有限责任公司）梁 桐（河北中烟工业有限责任公司）林洁 (河北中烟工业有限责任公司) JJG(烟草)01—2012
目录
引言 1 范围·. 2 引用文件·
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6)
..
概述· 4 计量性能要求 4.1测试大气 4.21 性能要求 5 通用技术要求· 5.1·外观检查 5.2工作状态检查 6 计量器具控制· 6.1 检定条件 6. 2 检定项目 6.3 检定方法· 6.4 检定结果的处理· 6.5 检定周期· 附录A 检定记录表
3
I
建筑321---标准查询下载网 www. jz321. net JJG(烟草)01—2012
引言
JJG（烟草）01—2012是参考GB/T22838.2-2009《卷烟和滤棒物理性能的测定》 系列国家标准的内容，按照JJF10022010《国家计量检定规程编写规则》的编写要求，对JJG（烟草）01一1998的修订。除了编辑性的修改之外，主要的技术性变化有：
增加了卷烟和滤棒物理性能综合测试台长度测试单元的检定项目和检定方法；一增加了卷烟和滤棒物理性能综合测试台卷烟通风率测试单元的检定项目和检定方法；修改了卷烟和滤棒物理性能综合测试台质量测试单元的检定项目和检定方法；一修改了卷烟和滤棒物理性能综合测试台卷烟吸阻和滤棒压降测试单元的检定项目和检定方法；修改了卷烟和滤棒物理性能综合测试台圆周和滤棒圆度测试单元的检定项目和检定方法；修改了卷烟和滤棒物理性能综合测试台硬度测试单元的检定项目和检定方法；将码、圆周标准棒、吸阻标准棒等标准件的检定从卷烟和滤棒物理性能综合测试台检定项目中删除；一增加了附录A检定记录表。
ⅡI JJG(烟草）01—2012
卷烟和滤棒物理性能综合
测试台检定规程
1范围
本检定规程适用于卷烟和滤棒物理性能综合测试台的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T16447-2004烟草和烟草制品调节和测试的大气环境 GB/T22838.2--2009卷烟和滤棒物理性能的测定第2部分：长度光电法 GB/T22838.3—2009 卷烟和滤棒物理性能的测定第3部分：圆周激光法 GB/T22838.4—2009 卷烟和滤棒物理性能的测定第4部分：卷烟质量 GB/T22838.5—2009 卷烟和滤棒物理性能的测定第5部分：卷烟吸阻和滤棒
压降
GB/T22838.6—2009 卷烟和滤棒物理性能的测定第6部分：硬度 GB/T22838.13—2009 卷烟和滤棒物理性能的测定第13部分：滤棒圆度 GB/T22838.15—2009 卷烟和滤棒物理性能的测定 第15部分：卷烟通风的
测定定义和测量原理
JJG（烟草）16一2002烟草专用标准恒流孔检定规程使用本规程时应注意使用上述引用文件的现行有效版本。
3概述
卷烟和滤棒物理性能综合测试台（以下简称为综合测试台）是用于测试卷烟和滤棒物理性能指标的测试仪器，物理性能指标主要包括卷烟质量、卷烟和滤棒圆周、滤棒圆度、卷烟和滤棒长度、卷烟吸阻和滤棒压降、卷烟通风率、卷烟和滤棒硬度。
综合测试台卷烟质量测试单元采用的是与电子天平类似的装置，直接对试样的质量进行称量；圆周和滤棒圆度测试单元采用的是激光或光电投影传感器装置，直接对试样的圆周（圆度）进行测量；长度测试单元采用的是激光或光电投影传感器装置直接对试样的长度进行测量；卷烟吸阻和滤棒压降测试单元是在通过试样气体体积流量稳定在 17.5mL/s时，测量试样两端的压力差，从而得到试样的吸阻或压降；卷烟通风率测试单元是在通过试样气体体积流量稳定在17.5mL/s时，分别对试样各部位的通风流量进行测定，然后通过计算得出试样的通风率；硬度测试单元采用点压法，在规定时间内试样的径向受到一定压力，计算试样受力前后直径百分比得出试样的硬度。
1
建筑321---标准查询下载网 www. jz.321. net JJG（烟草)01-—2012
4计量性能要求 4.1测试大气
温度（22士2)℃，相对湿度（60士5）%，大气压力（96±10）kPa。 4.2性能要求 4.2.1卷烟质量测试单元
质量测量最大允许误差士0.005g。 4.2.2圆周和滤棒圆度测试单元
直径测量最大允许误差士0.01mm。 4.2.3卷烟吸阻和滤棒压降测试单元 4.2.3.1恒定流量孔满足（17.5士0.1）mL/s。 4.2.3.2吸阻测量最大允许误差为标准值的士1%。 4.2.4卷烟通风率测试单元
通风率测量最大允许误差士2.0%（流量分数）。 4.2.5长度测试单元
长度测量最大允许误差土0.05mm。 4.2.6硬度测试单元 4.2.6.1 预压力满足（0.10士0.01）N。 4.2.6.2 施压负荷满足（2.94土0.03）N。 4.2.6.31 位移测量最大允许误差士0.02mm。 5通用技术要求 5.1外观检查
卷烟和滤棒物理性能综合测试台外壳洁净无污损，铭牌标注清晰，各连接件和接头
·接触良好，显示器显示正常。 5.2工作状态检查
卷烟和滤棒物理性能综合测试台的各个测试单元应可正常进行工作。 6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件
温湿度和大气压条件符合烟草和烟草制品的测试大气要求。 6.1.2检定用仪器设备 6.1.2.1码：准确度等级满足F1级，质量为500mg、1g、2g的三个码。 6.1.2.2圆周（圆度）标准棒：直径最大允许误差满足土0.003mm、圆周符合 10mm～30mm的5支圆周（圆度）标准棒，且标准棒的量值应均匀分布。 6.1.2.3吸阻标准棒：吸阻值符合0.5kPa～8.0kPa的4支不同标准棒，且应包括 2 JJG(烟草）01—2012
1.0kPa和4.0kPa左右量值的标准棒。 6.1.2.4数字压差计：测量量程满足0～10kPa、压力测量最大允许误差满足土3Pa。 6.1.2.5通风率标准棒：最大允许误差满足士1.5%（流量分数）、通风率值在10%~ 90%的3支标准棒，量值通常为20%、50%和80%左右。 6.1.2.6长度标准棒：最大允许误差满足土0.005mm、长度符合50mm~150mm的 5支标准棒，标准棒的值应均匀分布，且应涵盖84mm、100mm和120mm左右量值。 6.1.2.7硬度标准棒：直径最大允许误差满足士0.005mm、直径符合5mm~9mm 的5支硬度标准棒，且标准棒的量值应均匀分布。 6.1.2.8压力测量装置：传感器探头能够放入综合测试台硬度测试单元中且不影响硬度测试，压力测量分辨率达到0.001N、测量精度优于1%、测量量程满足0～3N。 6.2检定项目
卷烟和滤棒物理性能综合测试台的检定项目见表1。
表1检定项目表
检定项目通用技术要求
首次检定 后续检定 使用中检查
+ + + + + + + + + +
+ + + + + + + + + +
+ 1 I
质量单元测量最大允许误差圆周或圆度单元直径测量最大允许误差卷烟吸阻和滤棒压降单元的恒定流量孔卷烟吸阻和滤棒压降单元测量最大允许误差
卷烟通风率单元测量最大允许误差
长度单元测量最大允许误差
硬度单元的预压力硬度单元的施压负荷
硬度单元位移测量最大允许误差
注：表中“十”表示必须检定的项目， “一”表示可不检定、也可根据用户要求进行检定的
项目。
6.3检定方法 6.3.1对卷烟和滤棒物理性能综合测试台的外观和电气性能进行检查，确认卷烟和滤棒物理性能综合测试台符合开机要求。 6.3.2打开卷烟和滤棒物理性能综合测试台电源后，对卷烟和滤棒物理性能综合测试台进行工作前准备和预热，并对各单元进行调校。 6.3.3卷烟质量测试单元的检定 6.3.3.1选取3个础码，其技术指标应符合6.1.2.1的要求。 6.3.3.2用卷烟质量测试单元对每个码重复测10次，每个测量值与础码标定值之间的差值应符合4.2.1的要求。
3
