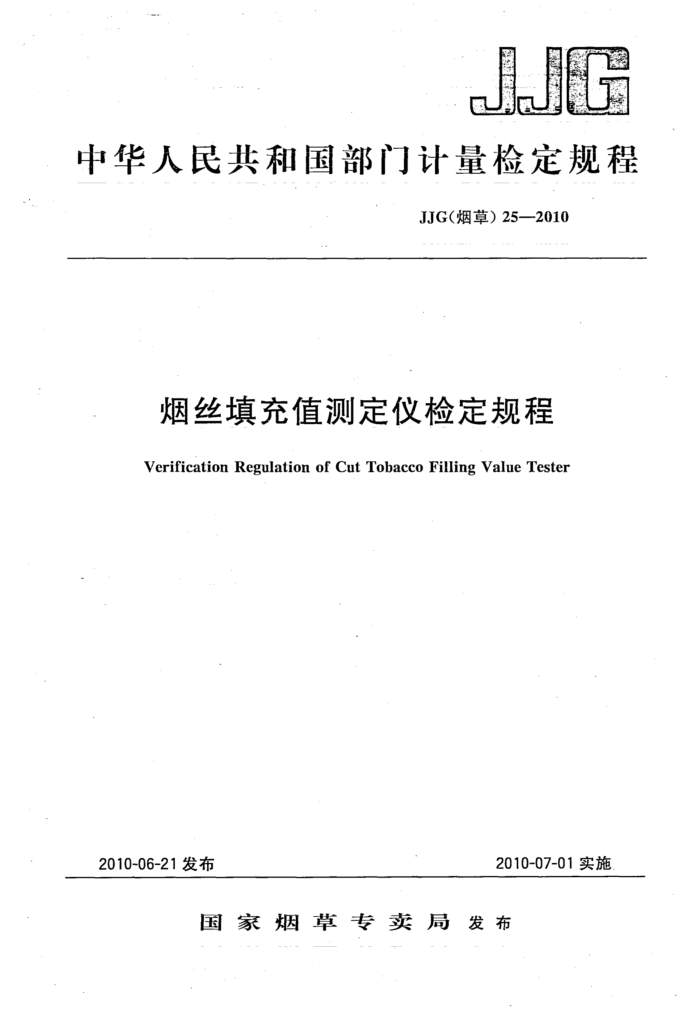

中华人民共和国部门计量检定规程
JJG（烟草）25—2010
烟丝填充值测定仪检定规程
Verification Regulation of Cut Tobacco Filling Value Tester
2010-07-01实施
2010-06-21发布
国家烟草专卖局发布 JJG（烟草）25—2010
烟丝填充值测定仪检定规程
JJG-（烟草）25- -2010
Verification Regulation of Cut Tobacco FillingValue Tester
本规程经国家烟草专卖局2010年06月21日批准，并自2010年07月 01日起实施。
归口单位：国家烟草专卖局主要起草单位：中国烟草标准化研究中心参加起草单位：郑州嘉德机电科技有限公司
湖北中烟工业有限责任公司
本规程委托全国烟草标准化技术委员会负责解释
标准查询下裁区
#饰 JG（烟草）25—2010
本规程主要起草人：
苗芊（中国烟草标准化研究中心）曾 波（郑州嘉德机电科技有限公司）张胜华（湖北中烟工业有限责任公司）
参加起草人：
张勃（中国烟草标准化研究中心）杨荣超（中国烟草标准化研究中心）范黎（中国烟草标准化研究中心）赵 航（中国烟草标准化研究中心）黄卫东（郑州嘉德机电科技有限公司）沈 军（湖北中烟工业有限责任公司）王 琼（湖北中烟工业有限责任公司）米芳芳（湖北中烟工业有限责任公司）夏秋冬（湖北中烟工业有限责任公司）陶永峰（湖北中烟工业有限责任公司） ~JJG（烟草）25 2010
目 录
1 范围 2
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (4) (4) (5)
引用文献 3 概述
计量性能要求 4.1测试大气 4.2性能要求 5.通用技术要求 5.1外观检查 5.2工作状态检查 6计量器具控制 6.1检定条件 6.2检定项目 6.3检定方法 6.4 检定结果的处理 6.5 检定周期附录A 烟丝填充值测定仪检定记录格式
4
建筑321---标准查询下载网 www..jz321.net JJG（烟草）25—2010
烟丝填充值测定仪检定规程
1范围
本检定规程适用于新制造、使用中和修理后的烟丝填充值测定仪的首次检定、后续检定和使用中检验。 2引用文献
本规程引用下列文献： YC/T152一2001卷烟烟丝填充值的测定使用本规程时应注意使用上述引用文献的现行有效版本。
3概述
烟丝填充值测定仪是用于实现卷烟烟丝填充值检测的仪器，主要包括测量桶、施力测头、长度传感器和时间控制器等部件。工作原理是将一定质量的烟丝置于测量桶中，测量烟丝在一定时间和一定压力作用下所保持的容积。进行烟丝填充值检测时，取一定质量的烟丝试样，将试样放置于测量桶中，用施力测头对测量桶中的试样施加一给定的压力，持续一定的时间后，记录测量桶中试样的高度，从而得到此时测量桶中试样的体积，用此体积除以试样质量可得到烟丝的填充值。 4计量性能要求
4.1测试大气
温度满足（22士2）℃，相对湿度满足（60土5）%，大气压如果超出（96土10）kPa 时应加以注明。 4.2.性能要求 4.2.1测量桶
内径应满足（60.0士0.1）mm。 4.2.2施力测头
测头对试样产生的压力应满足（29.4土0.5）N，测头直径应满足（55.0土 0.1) mm。 4.2.3施压速度
测头对试样施压时的速度应满足（19.5土0.5）mm/s。 4.2.4长度传感器
量程应不小于50mm，分辨力满足0.01mm，最大允差应满足土0.03mm。
1 JJG（烟草）25—2010
4.2.5时间控制器
时间控制应满足（30.0土0.5）-S。
5通用技术要求 5.1外观检查
测定仪结构无明显损伤，外观无严重划伤或锈蚀，铭牌标注清晰，附件完整，各连接件和接头接触良好，测头表面光滑无损伤。 5.2工作状态检查
设备开机正常，符合说明书中各项要求，所有功能可正常实现。 6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。 6.1检定条件 6.1.1环境条件
温湿度和大气压条件符合烟丝填充值测定仪的工作要求。 6.1.2检定用仪器设备 6.1.2.1_.游标卡尺：量程应不小于150mm，不确定度应不大于0.01mm。 6.1.2.2压力测试仪：量程应不小于30N，最大允差应满足士0.1N。 6.1.2.3测速仪：量程应满足0mm/s~30mm/s，不确定度应不大于0.2mm/s。 6.1.2.4长度标准量块：长度约为10mm、20mm、30mm、40mm和50mm的标准量块，准确度应满足3级标准量块的要求。 6.1.2.5秒表：量程应满足0s～60s，最大允差应满足士0.1s。 6.2检定项目
烟丝填充值测定仪的检定项目见表1。
表1检定项目表
使用中检验
后续检定
检定项目通用技术要求测量桶内直径测头直径测头压力施压速度长度传感器时间控制器注：表中“+”表示必须检定的项目；
首次检定 + + ± + + + +
+
+
+ + +
表示可不检定、也可根据用户要求进行检定的
3
项目。
2
建筑321---标准查询下载网
ww.jiz321.net JJG(烟草）252010
6.3检定方法 6.3.1..通用技术要求的检定
对烟丝填充值测定仪的外观和工作状态进行检查，结果应符合5.1和5.2.的要求。 6.3.2测量桶内直径的检定
用游标卡尺在测量桶不同位置分别测量3次桶的内径，取平均值为最终结果，应符合4.2.1的要求。 6.3.3施力测头直径的检定
用游标卡尺在测头的不同位置测量测头直径3次，取平均值为最终结果，应符合 4.2.2的要求。 6.3.4测头压力的检定 6.3.4.1将压力测试仪的压力传感器探头放置于烟丝填充值测定仪的测头下，传感器探头中心与测头中心应尽量保持一致。 6.3.4.2先测量测头压力3次～5次以使机器预热，之后进行正式测量，连续测10次，每两次测量应间隔10s左右，取10次测量值的平均值作为最终结果，应符合4.2.2的要求。 6.3.5施压速度的检定 6.3.5.1将测速仪的感应片固定于烟丝填充值测定仪的测头上，固定位置如图1所示，在测头运动过程中，感应片应能分别触发测速仪的两个感应器。
烟丝填充值测定仪测头；一测速仪感应片； 3~ 一测速仪感应器； 4~ 一测速仪主机。
1
2
图1施压速度检定的俯视示意图
6.3.5.2使烟丝填充值测定仪测头按照正常工作状态进行施压运动，当感应片通过测速仪1号感应器时测速开始，随着压头的运动，感应片通过2号感应器，此时测速结束，由测速仪上读出测头在测量路径上的平均速度。 6.3.5.3在测头预热运动3次～5次后开始正式测量测头速度，按照6.3.5.2所述方法重复测量10次，每两次测量之间应间隔10s左右，取平均值作为施压速度的最终结果，应符合4.2.3的要求。
3 JJG（烟草）25—2010
6.3.6长度传感器的检定
用烟丝填充值测定仪长度传感器测量10mm、20mm、30mm、40mm和50mm 的长度标准量块，每个量块测量3次，取平均值作为最终结果，应符合4.2.4的要求。 6.3.7时间控制器的检定
用秒表测量测头由开始工作到停止工作之间的时间（测头到达测量零点为计时开始点，测头离开测量零点为计时结束点），重复测量5次，取平均值作为最终结果，应符合4.2.5的要求。 6.4检定结果的处理
按本规程的要求，检定结果合格的出具检定证书，检定结果不合格的出具检定结果通知书，并注明不合格项目。
检定证书中应包括烟丝填充值测定仪各项检定指标的检定结论。 6.5.检定周期
烟丝填充值测定仪的检定周期为一年，仪器经过修理后应及时检定。
