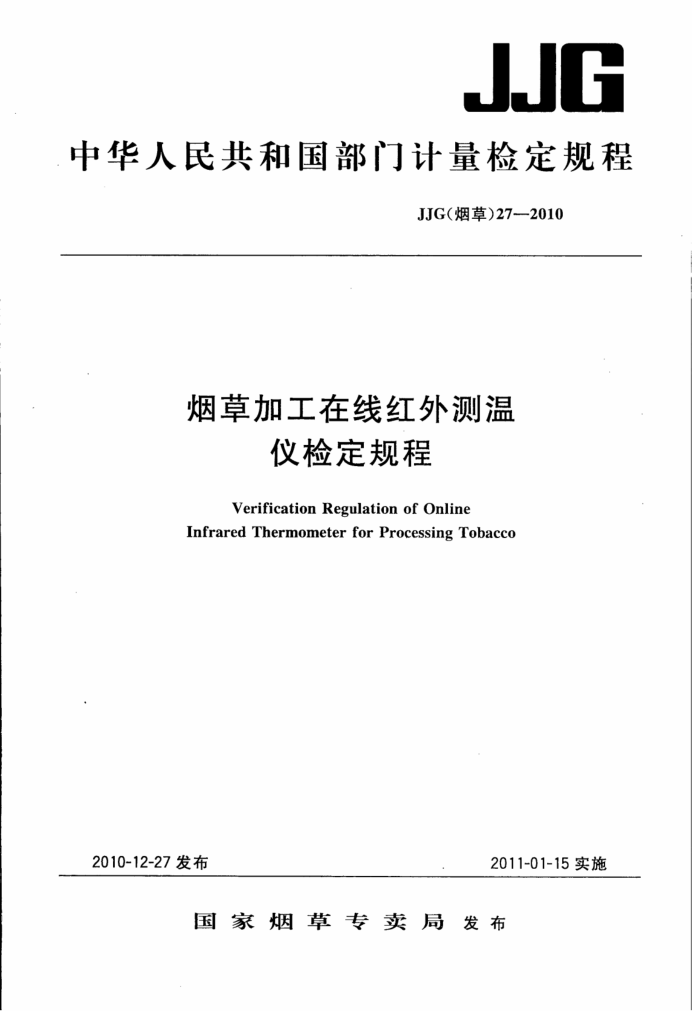

JJG
中华人民共和国部门计量检定规程
JJG（烟草）27-2010
烟草加工在线红外测温
仪检定规程 Verification Regulation of Online
Infrared Thermometer for Processing Tobacco
2010-12-27发布
2011-01-15实施
国家烟草专卖局发布 中华人民共 和国部门计量检定规 程烟草加工在线红外测温仪检定规程
JG（烟草）27—2010 国家烟草专卖局颁布
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
-
开本880×12301/16 印张0.75字数14千字
2011年4月第一版 2011年4月第一次印刷
.
书号：155066·2-21812定价 16.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68533533
建筑321---标准查询下载网 www. jz321. net JJG(烟草)27-2010
烟草加工在线红外测温
仪检定规程
JJG（烟草）27--2010
Verification Regulation of Online
InfraredThermometerforProcessingTobacco
本规程经国家烟草专卖局2010年12月27日批准，并自2011年01月
15日起实施。
归口单位：国家烟草专卖局
主要起草单位：上海烟草（集团）公司
本规程由全国烟草标准化技术委员会负责解释 JJG(烟草)27—2010
本规程主要起草人：
章习上海烟草(集团)公司］参加起草人：
夏双杰上海烟草（集团）公司李中一广上海烟草（集团）公司
建筑321---标准查询下载网 www. jz321. net JJG(烟草）27--2010
目 髪录
1范围 2概述 3计量性能要求 3.1在线红外测温仪示值用黑体炉检定时的允许误差 3.2在线红外测温仪示值与实物标定值比对时的允许误差 4通用技术要求 4.1外观检查 4.2工作状态检查 5计量器具控制 . 5.1检定条件 5.2检定项目 5.3检定方法 5.4检定结果的处理 5.5检定周期附录A 烟草加工在线红外测温仪检定记录附录B烟草加工在线红外测温仪取样读数器
(1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (4) (4) (5) (6)
.
-+
- JJG(烟草）27—2010
烟草加工在线红外测温
仪检定规程
1范围
本检定规程适用于新制造、使用中和维修后的烟草加工在线红外测温仪（以下简称在线红外测温仪)的首次检定、后续检定和使用中检验。 2概述
在线红外测温仪是安装在物料输送机相关位置，基于红外辐射原理即时测量烟叶、烟丝、烟梗、梗丝温度的检测仪器，其检定分为用黑体辐射法对该仪器进行的离线检定和与实物标定值进行的在线比对测试两部分。 3计量性能要求 3.1在线红外测温仪示值用黑体炉检定时的允许误差：土1.0℃。 3.2在线红外测温仪示值与实物标定值比对时的允许误差 3.2.1测量叶丝、膨丝、烟丝、梗丝温度的允许误差：土1.5℃。 3.2.2测量烟叶、烟梗温度的允许误差：士2.0℃。 4通用技术要求 4.1外观检查
在线红外测温仪的镜头应洁净无污物，各连接件和接头接触良好，铭牌标注清晰。 4.2工作状态检查
在线红外测温仪的所有功能运行正常。 5计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。 5.1检定条件 5.1.1环境条件 5.1.1.1在线红外测温仪用黑体炉检定时的环境温度为23℃士5℃，相对湿度不大于85%。 5.1.1.2在线红外测温仪示值与实物标定值比对时环境温度为10℃～50℃，相对湿度为5%~95%。 5.1.2检定用仪器设备 5.1.2.1黑体炉一台：测量范围为0℃～120℃，允许误差为士0.5℃。 5.1.2.2在线红外测温仪比对装置一套：允许误差为士0.5℃，该装置的配置如下：
-4线制A级铂电阻，不少于8支；
1
建筑321---标准查询下载网 www. jz321. net JJG(烟草）27—2010
温度采集器台；保温容器一个，内径190mm，深度150mm（推荐尺寸）。
5.2检定项目
检定项目见表1。
表1检定项目表首次检定 + + +
检定项目通用技术要求
后续检定
使用中检验
+ + +
+ 一 +
黑体炉检定示值误差实物比对示值误差注：表中“十”表示应检定的项目，“二”表示可不检定，也可根据用户要求进行检定。
5.3检定方法 5.3.1在线红外测温仪用黑体炉检定示值误差
注：此项检定是利用黑体炉能发生不同温度的特性对在线红外测温仪进行多点检定。 5.3.1.1将在线红外测温仪的发射率调整到和黑体炉一致。 5.3.1.2在线红外测温仪预热30min。 5.3.1.3选择10℃、55℃、100℃三个温度点作为在线红外测温仪的检定点。 5.3.1.4将在线红外测温仪安放在检定工作台上，镜头对准黑体炉，在线红外测温仪与黑体靶面的距离取决于在线红外测温仪到被测物距离与测量斑点直径之比，保证测量斑点的直径不大于黑体靶面的尺寸。 5.3.1.5将黑体炉的温度设定至检定点温度，待温度稳定10min后，分别读取黑体炉的实际温度值和在线红外测温仪的示值。 5.3.1.6在线红外测温仪的温度检定从低到高依次进行。 5.3.1.7 在线红外测温仪检定误差的绝对值应符合3.1的要求，其计算公式如式(1)所示：
{△T黑体|=|T红外—Tm体|≤I△T黑体允许|
.（1）
式中： △T黑体 在线红外测温仪示值与黑体炉实际温度值的误差，单位为摄氏度（℃）； T红外 在线红外测温仪的示值，单位为摄氏度（℃）； T黑体——黑体炉的实际温度值(标准温度值），单位为摄氏度(℃); AT黑体允许— 在线红外测温仪用黑体炉检定时的允许误差，单位为摄氏度（℃）。 5.3.2在线红外测温仪示值与实物标定值的比对误差
注1：只有当5.3.1检定合格才能进人此项的比对。 注2：此项比对测试是为了获得在线红外测温仪在测量实物温度时的示值误差。
5.3.2.1将在线红外测温仪的发射率调整到测量实物温度时的发射率。 5.3.2.2在线红外测温仪在开机30min后，且物料流量达到规定的流量时进行动态取样。 5.3.2.3正式取样前，先将被测物料放在保温容器内2min左右预热容器。 5.3.2.4动态取样点应在在线红外测温仪探头前方150mm左右的距离，以确保所取样品已被在线红外测温仪所测量。取样时按下取样器上的取样键，然后开始取样；把取样得 2 JJG(烟草)27—2010
到的物料迅速装入保温容器内，保温容器内应装满物料；取样完成后按取样结束键，然后读取在线红外测温仪显示的取样平均温度值。取样应在12s内完成。推荐的取样器（不局限于该取样器）见附录B。 5.3.2.5用不少于8支4线制A级铂电阻检测保温容器内的样本温度，当铂电阻检测的温度不再变化时读取温度值。不少于8支温度探头的分布见图1。
O
0
0
TR
R
0
Ti O
0
0
0
说明：
保温容器盖；一A级铂电阻；一保温容器；被测物料。
X 2-
3
4
图1样本温度的多点测量
