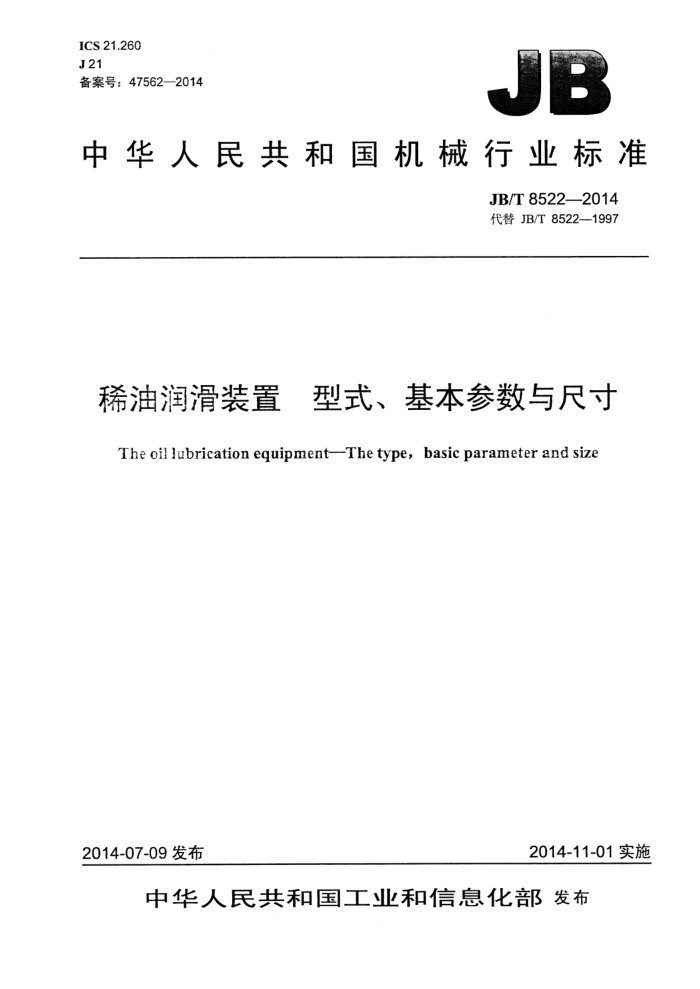

ICS 21.260 J21 备案号：47562—2014
1B
中华人民共和国机械行业标准
JB/T 8522—2014 代替 JB/T 8522-—1997
稀油润滑装置 型式、基本参数与尺寸
The oil lubrication equipment--The type, basic parameter and size
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
稀油润滑装置型式、基本参数与尺寸
JB/T 8522-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.5印张·49千字 2014年12月第1版第1次印刷
定价：24.00元
*
书号：15111·12605 网址： http: //www.cmpbook.com 编辑部电话： （010) 88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 8522—2014
目 次
前言. 1范围... 2规范性引用文件 3基本参数. 4系统原理、主要元件与部件.. ..．系统原理.. 4.2主要元件及要求.. 4.3 主要部件及要求 5控制要求 5.1泵的控制要求
.11
5
5.2 油箱液位的控制要求.. 5.3 油箱油温的控制要求. 5.4出口压力和油温控制 5.5 积水控制要求， 5.6 电控系统要求
L
.....
6型式、尺寸与标记
6.1 型式与尺寸 6.2 型号与标记示例.
图1Q≤800 L/min、采用自力式温度调节阀的装置的系统原理图2Q≤800 L/min、采用手动式温度调节阀的装置的系统原理. 图3Q≥1000L/min、采用自力式温度调节阀的装置的系统原理..…. 图4Q≥1000 L/min、采用手动式温度调节阀的装置的系统原理. 图5Q=6.3 L/min～200 L/min 的装置的电控箱图6 Q=250 L/min～800 L/min 的装置的电控箱图7 Q=6.3 L/min～25 L/min 的装置图 8Q=40 L/min～125 L/min 的装置 ... 图９ Q=160 L/min～800 L/min 的装置.. 图 10法兰.
x
7
...
.........
15
1
.20
表 1 装置的基本参数I 表 2 装置的基本参数 I 表3XYHZ 6.3～XYHZ 25装置尺寸. 表 4XYHZ 40～XYHZ125装置尺寸表 5XYHZ 160～XYHZ 800装置尺寸. 表6法兰尺寸
2
.. 13 16 19 20
1 JB/T 8522—2014
前言
本标准按照GB/T 1.1-—2009 给出的规则起草。 本标准代替JB/T8522—1997《稀油润滑装置型式、基本参数与尺寸》，与JB/T 8522—1997相比主
要技术变化如下：
-更新了原标准第2章规范性引用文件的内容，增加了两项引用标准，并取消了一项引用标准；修改了表1进水温度值；修改了表2油箱容积、电动机功率、蒸汽管通径栏中的个别参数；在原标准4.2.3c）中的冷却器进水管路上增加了压力表；删掉了原标准的4.2.8.6，将其内容并入本标准的4.3; -删掉了原标准的4.3.1e），并将4.3.1f）和4.3.1g）合并为本标准的4.3.1e），将原标准的4.3.1h）改为本标准4.3.1f); -增加了本标准的4.3.1g); 将原标准的4.3.3a）和4.3.3b）合并为本标准的4.3.3a），将原标准的4.3.3c）改为本标准的4.3.3b）； -增加了本标准4.3.4c）的内容； -将原标准5.3.2的5款合并及改写为本标准5.3.2的4款；删掉了原标准的5.6.3；删掉了原标准的5.6.4，将该条内容并入本标准的4.3.4中；在原标准的6.1.1a）中增加了关于进口管、出口管螺纹尺寸的规定；将原标准的表6中增加了f列，相应地在图10中增加了f尺寸线，并增加了注b。
本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：中国重型机械研究院股份公司。 本标准主要起草人：聂延红、祝懋田。 本标准所代替标准的历次版本发布情况为：
-JB/T 8522—1997。
II
JB/T 8522-2014
出油口
进水口
出水口
排油口
X
回油口
WA
WL
M
图 1Q≤800 L/min、采用自力式温度调节阀的装置的系统原理 JB/T 85222014
出油口
进水口
出水口
排油口、
Q
L W
回油口
图 2Q≤800 L/min、采用手动式温度调节阀的装置的系统原理
