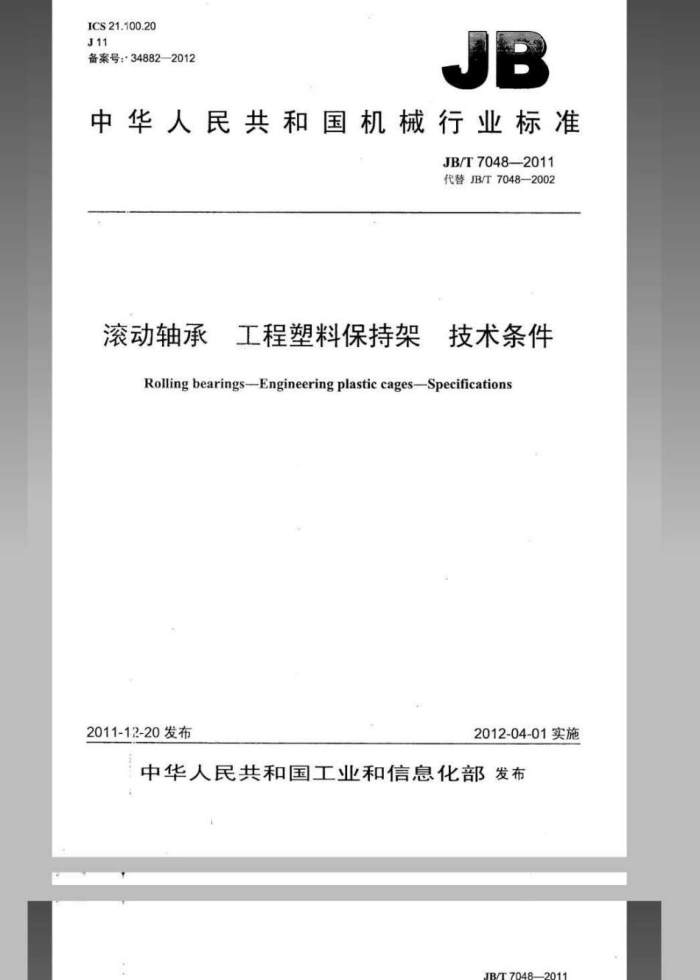

ICS21.100.20 J11 备案号：348822012
JB
中华人民共和国机械行业标准
JB/T7048—2011 代替JB/T7048-2002
滚动轴承 工程塑料保持架 技术条件
Rolling bearings--Engineering plastic cages-Specifications
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T70482011
目 次
前言
范围规冠性引用文件术语和定符E 常用结构型主技术要求 6.1 材料 6.2 公差 6.3 经向拉伸强度 6.4 面质量 6.5 旋转灵活性 6.6 滚动体保持性 6.7 稳定处理检测方法 7.1 公差的满量 7.2 经向拉伸强度的测试 7.3 我面质量的检查 7.4 旋转灵活性的检查 7.5 腰动体保持性的检查检验规则 9 包装和储运附录A规范性附录）滚动轴承保持架用工程塑料 技术条件 A1 范围. A.2 分美. A.3 技术要求 A.4 检测方法 A.5 检收规则 A.6 恒装，标志和储运附录B（规范性附录）保持架径向拉伸强度试验方法 B.1 试验设备及拉力夹具 B.2 保持架试样的状态及试验环境 B.3 保持架试样的提取 B.4 试验方法 B.5 很持架径向拉伸强度6的计算图1 深沟球轴承保持架常用结构型式图 2 调心球轴承保持架常用结构型式图3 圆柱滚子轴承保持架常用结构型式
2
6
9
O
L
建筑推重下我网 waa
201 JB/T7048-2011 图4 调心滚子轴承保持架常用结构型式图5 单列滚针轴承保持架常用结构型式图6 角接触球轴承保持架常用结构型式图子 圆锥滚子轴承保持架常用结构型式图8 推力球轴承保持架常用结构型式. 图9 推力圆柱滚子轴承保持架常用结构型式图10 WR型水泵轴连轴承圆柱滚子端保持架带用结构型式图B.1 保持架径向拉力夹具示意图
10
I
JB/T70482011 JB/T7048-2011
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB7048-2002《滚动轴承零件 工程塑料保持架技术条件》与JB/T7048—2002
相比主要技术变化如下：
增加了部分符号及其名称（本版的第4章）：一增加了两种保持架结构型式（本版的图5b，图10）： -增加了保持架有关尺寸公差和几何公差的内容及相应的检测方法（本版的6.2、7.1) 一增加了保持架吸湿干煤后的径向拉伸强度（本版的表3）：增加了滚动轴承保持架用工程塑料的分类（本版的表A.1)：增加了持架材料PA66-GF10、PA46-GF30、PA46-GF25、PA46-GF15PA46的技术要求（本版的表A2）：删除了有关模塑收缩率和线膨胀系数的内容（2002年版的表A.1）：一增加了有关玻璃纤维含量的内容（本版的表A.2）
中
G
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口：本标准起草单位：洛阳轴承研究所有限公司、无锡市锡珠保持架有限公司、巴斯夫（中国）有限公
司。上津金发科技发展有限公司、DSM工程塑料公司、江苏南方轴承股份有限公司、洛阳双龙塑料制品有限公司·带州玉山橡皇有限公司，杭州卡勒佳聚合材料有限公司。
本标准主要起草人：施俊其、王子君、李建星、刘进海、廖文庄、黄小芳、吉维亮、钱海滨、吴建国、周雪刚、丁正亚、谈莉莉、孙小波、翟建平。
本标准于1993年9月首次发布，2002年7月第一次修订，第一次修订时合并了JB6638一1993 的技术内容，本次为第二次修订。
蛋
i
理筑型社周型.

JB/T70482011 JB/T7048—2011
滚动轴承工程塑料保持架技术条件
1范围
本标准规定了滚动轴承用工程塑料保持架（以下简称保持架）的技术要求，检测方法、检验规则包装和储运。本标准还规定了保持架用工程塑料玻璃纤维增强聚酰胺66聚酰胶66、玻璃纤维增强聚酰胺46聚酰胺46的技术条件。
本标准适用于轴承节圆直径与轴承转速的乘积dmm<1.5x10°mm+r/min且轴承外径D<320mm 的轴承用保持架的生产。检验和验收。 2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB.T1033.1—2008 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1034-2008 塑料 吸水性的测定 GB/T1040.12006 塑料拉伸性能的测定第1部分：总则 GB/T1040.2—2006 塑料 拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1043.1—2008 塑料 简支架冲击性能的测定第1部分：非仪器化冲击试验 GB/-1634.22004 塑料 负荷变形温度的测定第2部分：望料、硬橡胶和长纤维增强复合材 GB/T2547-2008 塑料取样方法 GB/T2828.1—2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
料
计划
GB/T3398.12008 塑料 硬度测定第1部分：球压痕法 GB/T69302002 滚动轴承词汇 GB/7141—2008 塑料热老化试验方法 GB/8597-2003 滚动轴承防锈包装 GB/:9341—2008 塑料： 弯曲性能的测定 GB/T9345.4—2008 塑料艺 灰分的测定第4部分：聚酰胺 GB/T165822008 塑料 用毛细管法和偏光显微镜法测定部分结品聚合物熔融行为C熔融温度或
熔融范围！
GB/T17037.1—1997 热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样的制备 3术语和定义
GB/16930-2002界定的以及下列术语和定义适用于本文件。
3.1
保持辑径向拉伸强度diametral tensilestrengthofcage G 在规起的试样状态。试验环境及试验速度下，对保持架施加径向拉伸载荷，直至保持架断裂时的拉
伸载荷值照以保持架轴向最小截面面积的数值。
-
JB/T7048-2011 JB/T70482011
4符号
下列符号适用于本文件。 B保持架公称宽度： C：保持架相邻两兜孔或窗孔中心距： D:保持架公称外径： De：保持架究孔中心圆公称直径： d：保持架公称内径： de保持架球兜孔或窗孔公称直径： He：保持架究孔中心到底面的距高： J：保持架究孔锁口直径： Le：保持架窗孔公称长度： P：双列调心球轴承保持架兜孔中心距： Ys：保持架究孔侧壁至保持架底面距离的变动量； Z：保持架究孔或窗孔数：の保持架中心线与架的夹角： 4c：保持架内、外圆柱面的圆度误差。 常用结构型式
5
5.1深沟球轴承保持架带用结构型式如图1所示。 5.2调心球轴承保持架常用结构型式如图2所示。
A-A 口
ZXd.
图1深沟球轴承保持架常用结构型式
图2调心球轴承保持架常用结构型式
5.3圆柱滚子轴承保持架常用结构型式如图3所示。 5.4 调心滚子轴承保持架常用结构型式如图4所示。 5.5 单列滚针轴承保持架常用结构型式如图5所示。 5.6 角接触球轴承保持架常用结构型式如图6所示。 5.7 圆锥滚子轴承保持架常用结构型式如图7所示。 5.8元 推力球轴承保持架常用结构型式如图8所示。
2
出就一生载国

JB/T70482011 JB/T70482011
图3圆柱滚子轴承保持架常用结构型式
图4调心滚子轴承保持架常用结构型式
图5单列滚针轴承保持架常用结构型式
2Xd
b)
图6角接触球轴承保持架常用结构型式
JB/T7048-2011 JB/T70482011
图6（续）
图8推力球轴承保持架常用结构型式
图7圆锥滚子轴承保持架常用结构型式 5.9推力圆柱滚子轴承保持架常用结构型式如图9所示 5.10WR型水泵轴连轴承圆柱滚子端保持架常用结构型式如图10所示。
图10WR型水泵轴连轴承圆柱滚子端
图9推力圆柱滚子轴承保持架常用结构型式
保持架常用结构型式
建统雅直下能用：

TB/T70482011
