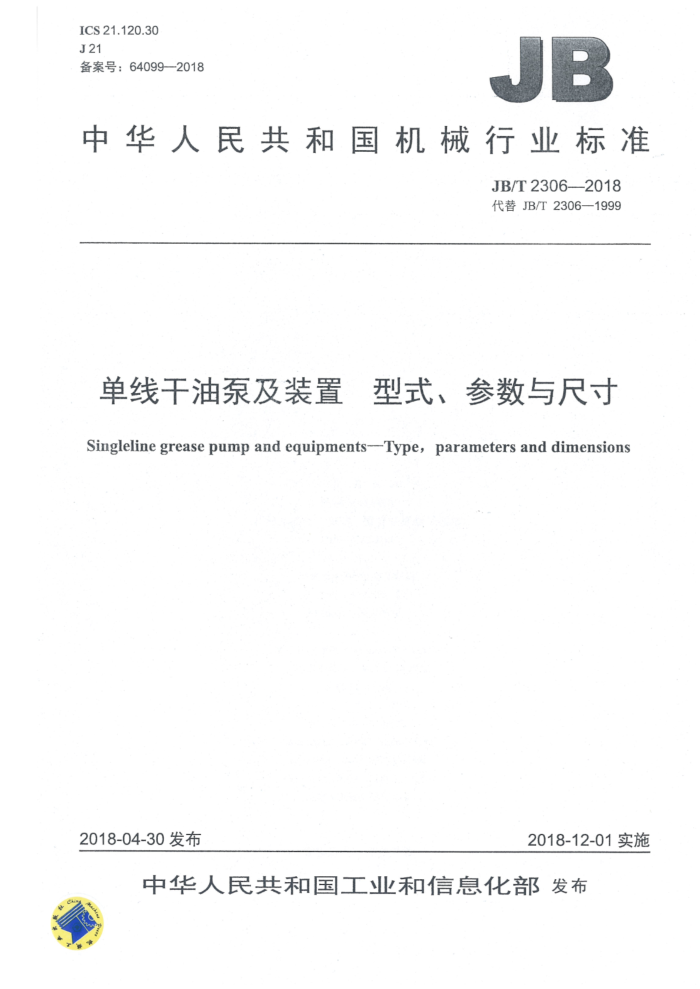

ICS21.120.30 J21 备案号：64099—2018
JB
中华人民共和国机械行业标准
JB/T2306-2018 代替JB/T2306—1999
单线干油泵及装置 型式、参数与尺寸
Singleline grease pump and equipments--Type, parameters and dimensions
2018-12-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
单线干油泵及装置型式、参数与尺寸
JB/T2306-2018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·15千字 2018年12月第1版第1次印刷
定价：12.00元
书号：15111·15194 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2306—2018
目 次
前言 1范围 2型式
参数与尺寸 4 标记示例
3 JB/T2306—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2306—1999《单线干油泵及装置型式、参数与尺寸》，与JB/T2306—1999相比
主要技术变化如下：
增加了适用范围“港口运输机械”（见第1章在范围中去掉了“通过片式给油器向润滑点供送润滑脂用”（见1999年版的第1章）； —删除了电动机的“型号A06324”（见1999年版的表本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。
本标准起草单位：中国重型机械研究院股份公司。 本标准主要起草人：孙向阳、吴量、夏娟。 本标准所代替标准的历次版本发布情况为：
JB2306-1978JB/T23061999
II JB/T23062018
单线干油泵及装置 型式、参数与尺寸
1范围
本标准规定了单线干油泵及装置的型式、参数、尺寸和标记示例。 本标准适用于重型设备、矿山设备、港口运输机械的中小型干油集中润滑系统中的单线干油泵及
装置。
2型式 2.1单线干油泵装置可使用于润滑周期较长或者较分散的润滑点，通过注油枪直接加润滑脂。
2.2单线干油泵的型式如图1所示 JB/T2306--2018
$200
OES
M33X2 加油口外螺纹
@ 中
o Rc3/8
出油口迪
2
4
+
21
150 178
2X12
SIz:
349
图 JB/T2306—2018
2.3单线干油泵装置的型式如图2所示
M33X2 加油口外螺纹
H
018
E
M10X1 接油嘴外螺纹
1055
图 2 810
JB/T2306—2018
3参数与尺寸
3.1单线干油泵和单线干油泵装置的参数见表1。
表1
单线干油泵 DB-63
单线干油泵装置
产品类别公称压力．MPa 润滑脂锥入度（25℃，150g）： 0.1.mm 给油能力mL/min 贮油器容积·L 柱塞直径 nn 柱塞行程 mm 柱塞数量
DBZ-63
10 265~385
63 80 8 4 4 0.25 1400
功率kw 转速/min
电动机质量kg 3.2 单线干油泵的尺寸如图1所示；单线干油泵装置的尺寸如图2所示。
52
23
标记示例
4
示例1：单线干油泵标记为：
DB-63干油泵JB/T2306-2018
示例2：单线干油泵装置标记为：
DBZ-63干油泵装置 JB/T2306—2018
版权专有侵权必究
*
书号：15111·15194 定价： 12.00元
JB/T:2306-2018
