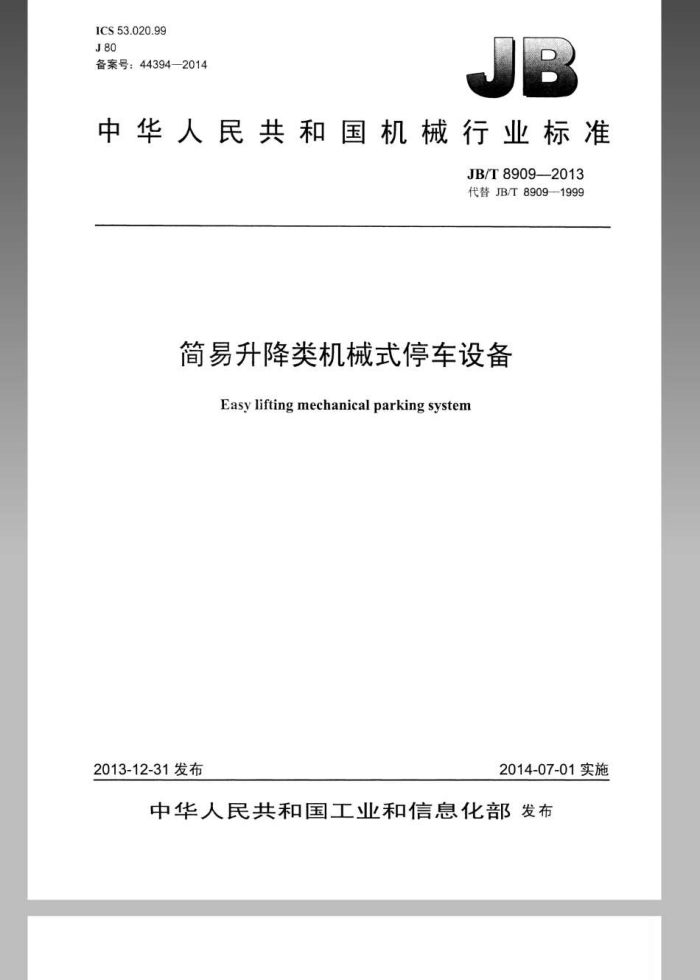

ICS53.020.99 J80 备案号：44394—2014
中华人民共和国机械行业标准
JB/T89092013 代替JB/T8909-1999
简易升降类机械式停车设备
Easylifting mechanical parking system
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T8909-2013
目 次
前言范围
.11
1
2规范性引用文件 3！术语和定义 4：型式与基本参数 4.1型式 4.2基本参数 4.3型号表示方法 4.4标记示例 5技术要求 5.1. 使用环境条件 5.2 设计及配置 5.3制造 5.4安装 5.5安全、卫生 5.6表面涂装 5.7整机性能 6试验方法 6.1 试验条件 6.2目测检查 6.3设备运行试验 6.4安全防护装置试验 6.5驱动机构的制动系统功能 6.6电源缺相、错相保护功能 6.7漆膜附着力的测定。 7检验规则 7.1出厂检验 72型式试验 8标志、包装、运输和贮存 8.1标志 8.2包装 8.3运输和账存
- JB/T8909-2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替B/T8909—1999（简易升降类机械式停车设备》，与JB/T89091999相比主要技术变化
如下：
修改工原标准的前育。 修改了原标准的范围（见第1章）。 修改了原标准的“引用标准”为“规范性引用文件”（见第2章）。 增加了“术语和定义”（见第3章）修改了原标准的“型式与基本参数”（见第4章）。 对原标准“第4章”的“技术要求”作以下补充、调整和修改： a）增加了“设计和配置”（见5.2）： b）增加了“制造”（见5.3.1、5.3.2、5.3.3)： e）增加了“整机性能”要求（见5.7)； d）将原标准“4.10正带工作条件”修改为“使用环境条件”（见5.1）： e）将原标准“4.4.4钢架”调整为安装”c见5.42：对原标准的“4.7出入口及本体构造”进行了修改：
g）对原标准“4.8安全、卫生”进行了修改（见5.5)： h）对原标准“4.9外观”修改为“表面涂装”（见5.6）。 原标准第5章试验方法作以下修改和补充（见第6章）： a）增加了“试验条件”（见6.1)： b）增加了“超载运行试验方法”（见6.3.3）： c）增加了设备“安全防护装置试验方法”（见6.4)： d）修改了原标准的“5.1目测检查”（见6.2）； e）修改了原标准的“5.3无载能力试验”为“空载运行试验”（见6.3.1)： f）修改了原标准的“5.2合格试验”为“额定载荷运行试验”（见6.3.2)： g）修改了“噪声测试方法”（见6.3.4)。 修改了“出厂检验及型式试验的检验项目”（见表3）。 增加了“警示标志”（见8.1.1）。 增加了设备的“处存”条件（见8.3.3）。 删除了原标准“试验报告”及“保证期”。
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：浙江铺蒙机械设备有限公司、北京起重运输机械设计研究院：国家起重运输
机械质量监督检验中心。
本标准参加起草单位：北京航天汇信科技有限公司、山东莱钢泰达车库有限公司、杭州友佳精密机械有限公司、深圳怡丰自动化科技有限公司、潍坊大洋自动泊车设备有限公司、上海赐宝停车设备制造有限公司、山东天辰智能停车设备有限公司、浙江子华停车设备有限公司、江苏启良停车设备有限公司上海天地岛川停车设备制造有限公司、宁波邦达智能停车设备股份有限公司、江苏金冠立体停车系统工
IⅡ JB/T89092013
程有限公司。深圳市伟创自动化设备有限公司、北京鑫华源机械制造有限责任公司、安徽华星智能停车设备有限公司。
本标准主要起草人：程琪、杨春平、马景山、周洁、秦圣祥、邱荣贤、徐卫军、李祥散、单单、刘洪开江、钱惠君、傅一峰、朱建华、陆兴华，林伟通、翟凯鸿
建
本标准于1999年首次发布，本次为第一次修订。
IT
JB/T89092013
简易升降类机械式停车设备
1范围
本标准规定了简易升降类机械式停车设备的术语和定义、型式与基本参数、技术要求、试验方法、 检验规则、标志、包装、运输和则存
本标准适用于GB/T26476中定义的简易升降类机械式停车设备（以下简称停车设备）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7002006碳素结构钢 GB755-2008旋转电机：定额和性能 GB/T3811-2008起重机设计规范 GB4208外壳防护等级（IP代码） GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB/T8923.1-2011涂覆涂料前钢材表面处理表面洁洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286 色漆和清漆漆膜的划格试验 GB/T9799金属覆盖层及其他无机覆盖层钢铁上经过处理的锌电镀层 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB14048.12012低压开关设备和控制设备第1部分：总则 GB17907—2010机械式停车设备通用安全要求 GB/T26476 机械式停车设备术语 GB/T265592011机械式停车设备分类 GB50168 电气装置安装工程电缆线路施工及验收规范 GB50169 电气装置安装工程 接地装置施工及验收规范 GB50254 电气装置安装工程 低压电器施工及验收规范 GB50256电气装置安装工程起重机电气装置施工及验收规范 JB/T7828继电器及其装置包装建运技术条件 JB/T11079停车设备链条
3：术语和定义
GB/T26476界定的术语和定义适用于本文件。
1 JB/T89092013
4型式与基本参数
4.1型式 4.1.1停车设备按人与停车设备的关系分为准无人方式。 4.1.2停车设备按停车位排列层数分为：
一地上两层式，如图1所示：一两层式，如图2所示：多层式，如图3所示。
100mm
a）单列式
b)多列式
e液压俯仰式
图1
图2
6)四层式
a）三层式
图3
JB/T89092013
4.2基本参数
适停汽车的组别尺寸及质量应符合GB/T265592011中表2的规定。 注：超出上述规定时，就注明具体的适用参数，
4.3型号表示方法
由停车设备总代号、类别代号、特征代号、制造商特定代号等组成，表示方法如下： PSOO-KAO
制造商特定代号（制造商自行确定）停车设备车位层数（用1.2，3，表示）含有客车车位时的组别代号适停汽车尺寸质量分组代号机械式停车设备特征代号简易升降类机械式停车设备代号机械式停车设备总代号
不要求停放客车时，横线后的K省略，制造商特定代号由制造商确定开标记。停车设备的适停汽车尺寸质量及组别代号见GB/T265592011中表2停车设备特征代号见GB/T26559-2011中表1 4.4标记示例
a）简易升降类机械式停车设备，链条起升，适停汽车尺寸及质量为D组的大型车，没有客车车位，
车位层数为3层，制造厂商特定代号为A，标记为：
PJSLD-3-A
b）简易升降类机械式停车设备，液压起升，适停汽车尺寸及质量为工组的特大型车，没有客车车
位，车位层数为2层，制造厂商特定代号为W，标记为：
PJSYT-2-W
5技术要求
5.1使用环境条件 5.1.1环境温度为-5℃~40℃ 5.1.2当最高温度为40℃下的相对湿度不应超过50% 5.1.3海拨不应超过1000m。 5.1.4使用环境中不应有爆炸、腐蚀、破坏绝缘和导电的介质。 5.1.5电源为三相五线制交流电源，频率为50Hz，电压为380V，在特殊情况下，充许使用单相220V 的供电电源。供电系统在设备馈电线接入处的电压波动不应超过额定电压的土10%，设备内部的电压损失应符合GB/T38112008中7.8.4.2的规定。
注：使用环境条件超出上述范围时。由用户与制造商协商解决。
5.2设计及配置 5.2.1停车设备设计应符合GB17907-2010和本标准5.5的规定。 5.2.2金属结构的构造及设计应符合GB/T3811的有关规定。
3 JB/T8909—2013
5.2.3停车设备装在主体建筑物内部或相接于建筑物时，应提交设备的载荷资料。 5.2.4停车设备的操作位置应设置在操作人员可用目视洁楚地观察到人和汽车出入状况的位置。 5.2.5停车设备在额定载荷下，起臂端挠度不应大于L/300（L为载车板长度）。 5.2.6车位应有防止向下层车辆滴汕、滴水措施 5.2.7按GB17907-2010中5.4.7的要求设置出入口处栅栏门。 5.2.8出入口及本体构造应符合以下要求：
a）停车设备出入口的高度一般为1800mm，当适停车辆高度加50mm大于1800mm时，按后者
确定出入口高度：当人员可以通过载车板外侧的通道进出车辆时：出入口高度不小于适停车辆的车高加50mm，但不小1600mm
b）停车设备内，如设置人行通道时，人行通道的宽度不应小于500mm，高度不应小于1800mm。 e）停车室间应符合以下要求：
对于宽度：车位上限制汽车进出的最小空问宽度不应小于适停汽车的全宽加150mm 一对于高度：不应小于适停汽车的车高加50mm对于4.1.2中图1c）所示的佣仰式停车设备，上层适停车辆的最高点加上微升降行程后离车库顶的距离不应小于50mm汽车与后墙的问隙不应小丁100mm
5.3制造 5.3.1金属结构 5.3.1.1金属结构件（如立柱，）的材料，应选用力学性能不低于GB/T7002006中表2的Q235 创 5.3.1.2 金属结构的焊按应符合GB17907—2010中5.2.3的规定。 5.3.1.3金属结构的重要受力构件，如立柱、横、钢架、斜杆等，其表面除锈处理应达到GB/T8923.1
规定的Sa2号级，其余结构件材料表面除处理应达到 Sa2或St2（手工除锈）。 5.3.2机构及零部件 5.3.2.1起升用钢丝绳、卷筒和滑轮
2
停车设备起升用钢丝绳、卷筒和滑轮应符合GB17907-2010中5.4.2的规定。 5.3.2.2起升用链条、链轮 5.3.2.2.1停车设备起升用链条和链轮应符合GB17907—2010中5.4.3和JB/T11079的规定。 5.3.2.2.2所有的链条、链轮应便丁润滑。 5.3.2.3起升用螺杆/螺母
停车设备起升用螺杆/螺母应符合GB17907-2010中5.4.4的规定。 5.3.2.4制动系统
停车设备应设有制动系统，制动系统应符合GB179072010中5.4.5的规定 5.3.2.5液压系统 5.3.2.5.1停车设备液压系统应符合GB17907-2010中5.5的规定， 5.3.2.5.2当液压系统控制两台以上设备时，应设置系统切断装置。
4
