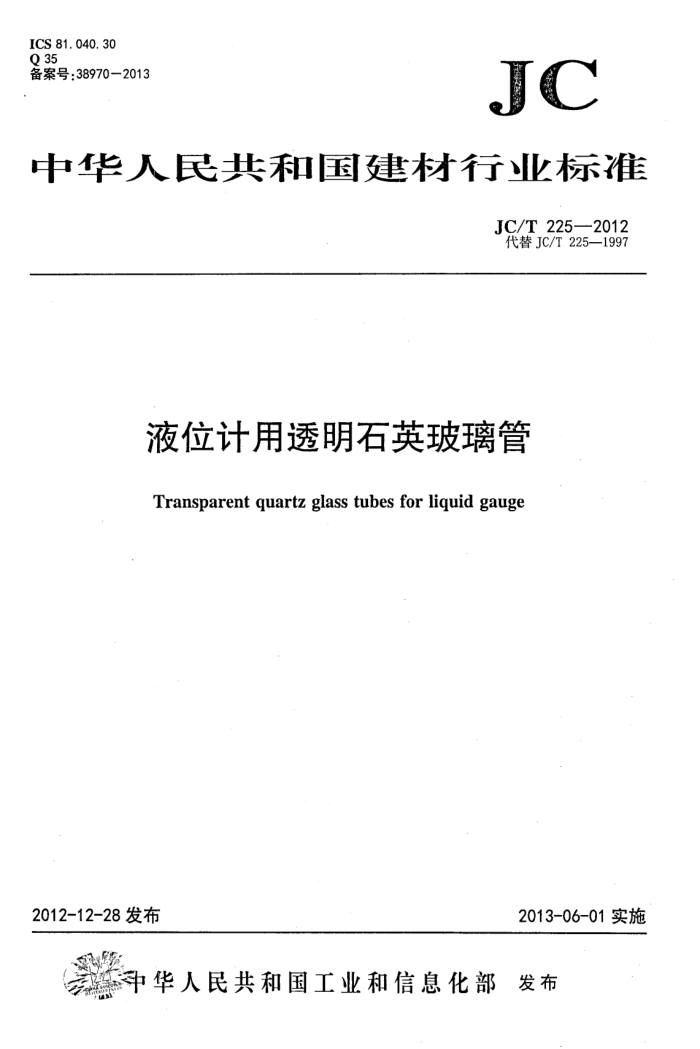

ICS 81.040.30 Q 35 备案号：38970-2013
JC
中华人民共和国建材行业标准
JC/T 225—2012 代替JC/T225—1997
液位计用透明石英玻璃管
Transparent quartz glass tubes for liquid gauge
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布 JC/T 225-2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T225一1997《液位计用透明石英玻璃管》。与JC/T225一1997相比，除编辑性修
改外主要技术变化如下：
一修订了对气线的要求（见5.2.5，1997年版的5.2.5)；提高了杂质元素含量的要求（见5.3，1997年版的5.3）。
本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。 本标准起草单位：中国建筑材料检验认证中心、中国建筑材料科学研究总院。 本标准主要起草人：杨学东、吴洁、张浩运、杨晓会。 本标准于1981年首次发布，1997年7月第一次修订，本次为第二次修订。 JC/T225—2012
液位计用透明石英玻璃管
1范围
本标准规定了液位计用透明石英玻璃管的术语和定义、产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存等要求。
本标准适用于工作压力不大于6.4MPa且工作温度为-40℃～450℃的低、中、高压锅炉单色、多色水位表用透明石英玻璃管，也适用于石化行业相同工作条件的各种油品和非碱性物质贮液罐单色、多色液位计用透明石英玻璃管。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3284石英玻璃化学成分分析方法 GB/T5949透明石英玻璃气泡、气线检验方法 GB/T10701石英玻璃热稳定性试验方法 JC/T230石英玻璃管耐内压力检验方法 JC/T598一2007电光源用透明石英玻璃管
3术语和定义
JC/T598一2007界定的以及下列术语和定义适用于本文件。
3. 1
炸裂crack 石英玻璃管经急冷急热而产生破裂或裂纹。
3. 2
水迹furring 石英玻璃管加工中，管壁的水蒸发后残留的半透明白色固体痕迹。
3. 3
云雾nebulousimpurity 石英玻璃管加工中，所产生的SiO2挥发物，冷凝后附着在表壁上的白色不透明物。
4产品分类
产品分类见表1。 JC/T225-2012
表1产品分类产品名称低压液位管中、高压液位管单色液位管多色液位管
分类方法
简要说明工作压力P<2.5MPa
按工作压力分
工作压力2.5MPa≤P≤6.4MPa 内孔为圆形，只能显示液位
按成像原理分
内孔为异形，利用边、角成像，气液界面
显示清晰
5要求 5.1规格尺寸及其偏差 5..1.1低压液位计用透明石英玻璃管规格尺寸及其偏差应符合表2规定，其中低压多色液位计用透明石英玻璃管孔形状和尺寸如图1所示。
单位为毫米
11~13 K
Φ 29
图1 低压多色液位管
表2 低压液位计用透明石英玻璃管外径及偏差
单位为毫米
产品名称
内孔形状圆形圆形三角形 (等腰直角）
内径
长度
椭圆度 ≤0.1 ≤0.1
偏壁度 ≤0.3 ≤0.3
Φ 20二: Φ8~Φ10 260~1700 Φ 40-: Φ27~Φ30 260~1700 Φ 29二8: 7.5~9.2
单色液位管
多色液位管注1：其他规格尺寸由供需双方商定。 注2：表中所规定外径偏差及椭圆度是指管子两端长度为100m以内的密封端，管子其他部位的外径上偏差定为
2601700
≤0.1
(直角边长)
-0.2mm，下偏差定为-0.7mm，椭圆度定为不大于0.3mm。
5.1.2中、高压液位计用透明石英玻璃管应符合表3的规定，其中多色液位计用透明石英玻璃管内孔形状和尺寸如图2所示。
2
龙牛网www.longniu.com下载 JC/T225--2012
单位为毫米
Φ24 正方形
Φ,24 直角扇形
8.9~11,0
Φ29 等腰直角三角形
Φ 29
Φ29
正方形
直角扇形
注：未注圆角为：R1～2。
图2 中、高压多色液位管
表3 中、高压液位计用透明石英玻璃管外径及偏差
单位为毫米
产品名称单色液位管
内孔形状圆形正方形扇形 (直角) 三角形 (等腰直角）正方形
内径 Φ8~Φ10 8~9 (边长) 8~9 (边长)
长度 260~1000
椭圆度 ≤0.1 ≤0.1
偏壁度 ≤0.3
Φ24二: Φ 24二: Φ 24-8: Φ 298: 6.3~7.8 260~1300 ≤0. 1
260~1700
≤0. 1
260~1700
多色液位管
(直角边长) 8~10 (边长) 8~10 (边长)
Φ 298: Φ 29_8:
260~1300
≤0.1
扇形 (直角)
260~1300
≤0.1
注1：其他规格尺寸由供需双方商定。 注2：表中所规定外径偏差及椭圆度是指管子两端长度为100mm以内的密封端， 管子其他部位的外径上偏差定为
-0.2mm，下偏差定为-0.7mm，椭圆度定为不大于0.3mm。
5.1.3弯曲度：应不超过管长的千分之一 5.2外观指标 .5.2.1管子内外壁要光滑清洁，不允许有水迹、云雾。表面沟棱手感、视觉不明显。
