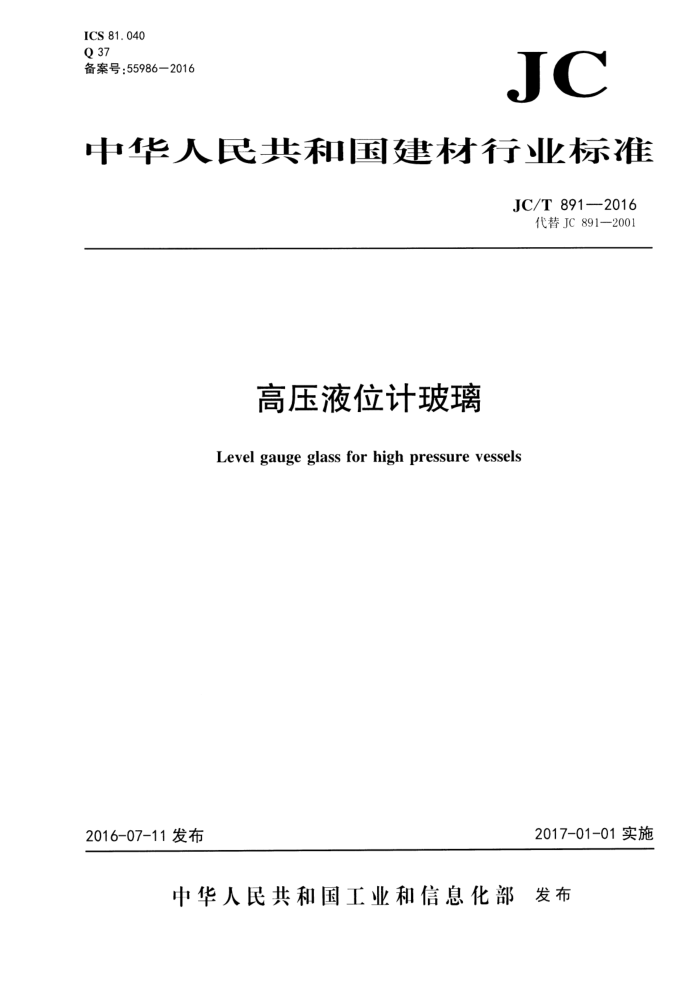

ICS 81.040 Q 37 备案号：55986—2016
JC
中华人民共和国建材行业标准
JC/T 8912016
代替JC891—2001
高压液位计玻璃
Level gauge glass for high pressure vessels
2016-07-11发布
2017-01-01实施
中华人民共和国工业和信息化部发布 JC/T891—2016
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JC891一2001。与JC891一2001相比，除编辑性修改外主要技术变化如下：
-增加了碱金属氧化物(Li2O、Na2O、K2O)总含量指标，规定了含量的试验方法（见表8、5.4、 6. 4. 2. 1) ; 细化了P.型平板透视式液位计玻璃最高使用压力的分级（见表1，2001版的表1)；一产品标记中P30×24×21改为P108×24×21（见3.2，2001版的3.2）；调整了产品种类（见表2、表4、表5，2001版的表2、表4、表5）；修改了P型的公称尺寸允许偏差值（见表6，2001版的表6)；将抗弯强度改称为弯曲强度，弯曲强度指标改为大于240MPa，对试验方法进行了修改（见表8、 5.5、6.4.2.2，2001版的表7、5.2、6.4.2.2)；删除了软化温度性能指标及其试验方法（见2001版的表7、5.6、6.4.2.5)：增加了转变温度性能指标，并规定了试验方法（见表8、5.7、6.4.2.3)；一修改了外观质量中的部分内容（见4.2，2001版的4.3；一对Y型、P.型和P型在偏振光下显示的干涉条纹数进行了修改（见4.3，2001版的4.4)；热稳定性指标测试样由50mm×50mm×5mm的样片改为规格108mm×24mm×21mm的制品，热
-
稳定性指标修改为“急变温差200℃，不炸裂”（见表8、5.8，2001版的表7、5.3）；一修改了组批规则和判定规则，删除了2001版的表8、表9（见6.3、6.4，2001版的6.3、6.4)：一将“生产厂代号”改为“产品标记”（见7.1，2001版7.1)；修改了包装、运输、贮存（见7.2、7.3、7.4，2001版7.2）。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本标准起草单位：中国建筑材料科学研究总院、中国建材检验认证集团股份有限公司。 本标准主要起草人：祖成奎、陈江、韩滨、刘永华、赵慧峰、王衍行、张瑞、何坤、王琪、陈璐、
杜大艳
本标准所代替标准的历次版本发布情况为：
—JC891—2001。 JC/T891—2016
高压液位计玻璃
1范围
本标准规定了高压液位计用玻璃的分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于钢化无碱铝硅酸盐玻璃，该玻璃用于压力在6.4MPa以上的蒸汽锅炉和压力容器的高压液位计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T1549纤维玻璃化学分析方法 GB/T 6580 玻璃耐沸腾混合碱水溶液浸蚀性的试验方法和分级 GB/T 6582 玻璃在98℃耐水性的颗粒试验方法和分级 GB/T16920—2015玻璃平均线热膨胀系数的测定 JC/T676玻璃材料弯曲强度试验方法
3分类和标记
3.1分类
按结构分类，高压液位计玻璃分为圆形透视式液位计玻璃和平板透视式液位计玻璃，而平板透视式液位计玻璃按结构又分为P.型和P型。圆形透视式液位计玻璃结构示意见图1，平板透视式液位计玻璃结构示意见图2。
59
说明： d一一直径： 1—厚度： c一一倒角宽度。
图1圆形透视式液位计玻璃结构示意图 JC/T891—2016
说明： 1—长度： 1"——宽度： 1——厚度： c倒角宽度。
图2平板透视式液位计玻璃结构示意图
产品种类、符号及最高使用压力见表1。
表1高压液位计玻璃的种类、符号及最高使用压力
最高使用压力
种类
符号 Y
MPa 22.5
圆形透视式液位计玻璃
16. 0 (/≤280 mm)
P.型
P.
平板透视式液位计玻璃
12. 0 (280 mm P.型
P
22.5 (/≤130 mm)
若与腐蚀性介质接触，高压液位计玻璃应与耐腐蚀性的云母同时使用。 “最高使用压力为375℃时的使用压力。
3.2标记 3.2.1圆形透视式液位计玻璃产品标记形式为：产品种类符号、直径、厚度。
示例1：直径为33mm、厚度为16mm的圆形透视式液位计玻璃标记为：
Y 33X16
3.2.2平板透视式液位计玻璃产品标记形式为：产品种类符号、长度、宽度、厚度
示例2：长度为280mm、宽度为34m、厚度为17mm的P，型平板透视式液位计玻璃标记为：
P.280× 34×17
示例3：长度为108m、宽度为24m、厚度为21mm的P型平板透视式液位计玻璃标记为：
P108×24×21
4要求
4.1 公称尺寸及允许偏差
2 JC/T891—2016
4.1.1 圆形透视式液位计玻璃 4.1.1.1 公称尺寸应符合表2规定。
单位为毫米
表2 圆形透视式液位计玻璃的公称尺寸
公称尺寸 Y 33X16
项目
Y 30X16
Y 32×16
Y 33.2X16 33. 2
Y 34X17 34
30 16 0. 8
A - c 注：公称尺寸不在上述范围内，可由供需双方商定，按相近相似原则设计。
32 16 0. 8
33 16 0. 8
16 0. 8
17 0. 8
4.1.1.2 公称尺寸允许偏差应符合表3规定。
表3 圆形透视式液位计玻璃的公称尺寸允许偏差项 目
单位为毫米
允许偏差 +0. 0 0. 4 +0. 0 0. 1 +0. 2 -0. 2 ≤0. 05
d
C 平行平面度之和
"平行平面度之和是指两透视面不同位置的平行度和平面度的最大偏差。
4. 1. 2 平板透视式液位计玻璃 4.1.2.1 公称尺寸应符合表4、表5规定。
表4 P.型平板透视式液位计玻璃的公称尺寸
单位为毫米
公称尺寸
项目
P: 165X 34X17 P190×34×17 P.220×34×17 P250X34X17 P.280X 34×17 P. 320X 34X17 P, 340 × 34X 17
1
165 34 17 1. 2
190 34 17 1. 2
220 34 17 1. 2
280 34 17 1. 2
320 34 17 1. 2
340 34 17 1. 2
250 34 17 1. 2
1 W 1 c
注： 公称尺寸不在上述范围内， 可由供需双方商定， 按相近相似原则设计。
3
