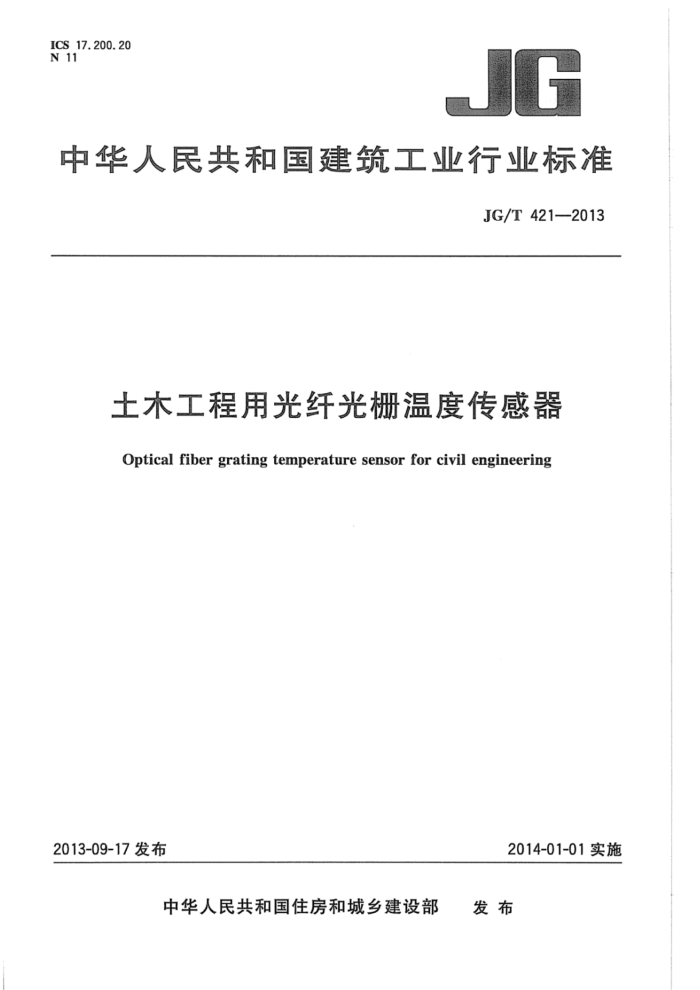

ICS 17.200.20 N 11
中华人民共和国建筑工业行业标准
JG/T421—2013
土木工程用光纤光栅温度传感器
Optical fiber grating temperature sensor for civil engineering
2014-01-01实施
2013-09-17发布
中华人民共和国住房和城乡建设部
发布 JG/T 4212013
目 次
前 言
-
范围规范性引用文件术语和定义产品结构、产品分类、型号命名及产品参数
1
2
4
5 要求 6 试验方法
.
检验规则 8标志、包装、运输和贮存附录A（资料性附录） 传感器温度值的计算方法
T JG/T 421—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑结构标准化技术委员会归口。 本标准负责起草单位：深圳市海川实业股份有限公司。 本标准参加起草单位：上海启鹏工程材料科技有限公司、同济大学、上海市隧道工程轨道交通设计
研究院、安徽省交通勘察设计院有限公司、广东省建筑科学研究院。
本标准主要起草人：何唯平、孙利民、汤树成、刘玉擎、陈修和、张杰、孟静、王旭东、黄永衡、李明、 唐艳、张胜、潘鑫。
目 JG/T 421—2013
土木工程用光纤光栅温度传感器
1范围
本标准规定了土木工程用光纤光栅温度传感器（以下简称传感器）的术语和定义、产品结构、产品分
类及型号命名、产品参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于土木工程用光纤光栅温度传感器的生产、使用和检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.4电工电子产品环境试验 金第2部分：试验方法 试验Db：交变湿热（12h十12h循
环)
GB/T 2423.8 电工电子产品环境试验 第2部分：试验方法 试验Ed：自由跌落 GB/T2423.10 电工电子产品环境试验 第2部分：试验方法试验Fc：振动（正弦） GB4208—2008 外壳防护等级(IP代码) GB/T7424.1-—2003光缆总规范 第1部分：总则 GB/T7424.2—2008 光缆总规范 第2部分：光缆基本试验方法 GB/T 7665 传感器通用术语 GB/T 9969 工业产品使用说明书 总则 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序
3术语和定义
GB/T7665界定的以及下列术语和定义适用于本文件。
3. 1
温度传感器temperaturesensor 能感受物体冷热程度并转换成可测输出信号的检测装置。
3.2
光纤光栅温度传感器 optical fibergrating temperature sensor 利用光纤光栅的敏感性来测量物体冷热程度的传感器。
3.3
光纤引线opticalfiberlead(s) 将传感元件与光源和光接收机相连的光纤线路。
3. 4
分辨力 resolution 传感器在规定测量范围内可检测出的被测量的最小变化量。
I JG/T 421—2013
4产品结构、产品分类、型号命名及产品参数
4. 1 1产品结构
传感器主要由光纤光栅、封装结构、外壳及光纤引线等组成。 4.2产品分类
传感器按安装方式不同，分为埋人式和表面安装式。 4.3 3型号命名
FGT -口-
：
辅助参数主参数，最大测量范围，℃ 光纤光栅型温度传感器
示例：量程范围120℃，尺寸100mm×$10mm的温度传感器型号表示为：FGT-120-100×10 4.4 产品参数
传感器主要物理参数应符合表1的规定。
表1传感器主要物理参数
外径/mm 长度/mm
≤10 《100 ≤10 ≥500 >90 <0.3 0.4
尺寸参数
光纤引线直径/mm 光纤引线长度/mm
反射率/% 3dB带宽/nm 插入损耗/dB
光学参数
5要求
5.1工作环境条件
传感器工作条件： a) 环境温度：-40℃～90℃； b) 表面安装式传感器应能在0.2MPa的压力下正常工作； c) 埋人式传感器应能在0.5MPa或规定的压力下正常工作。
5.2 外观
传感器外观应光洁、无锈斑及裂痕，各部分应连接牢固，光纤引线应无损伤，标识应清晰。
2
