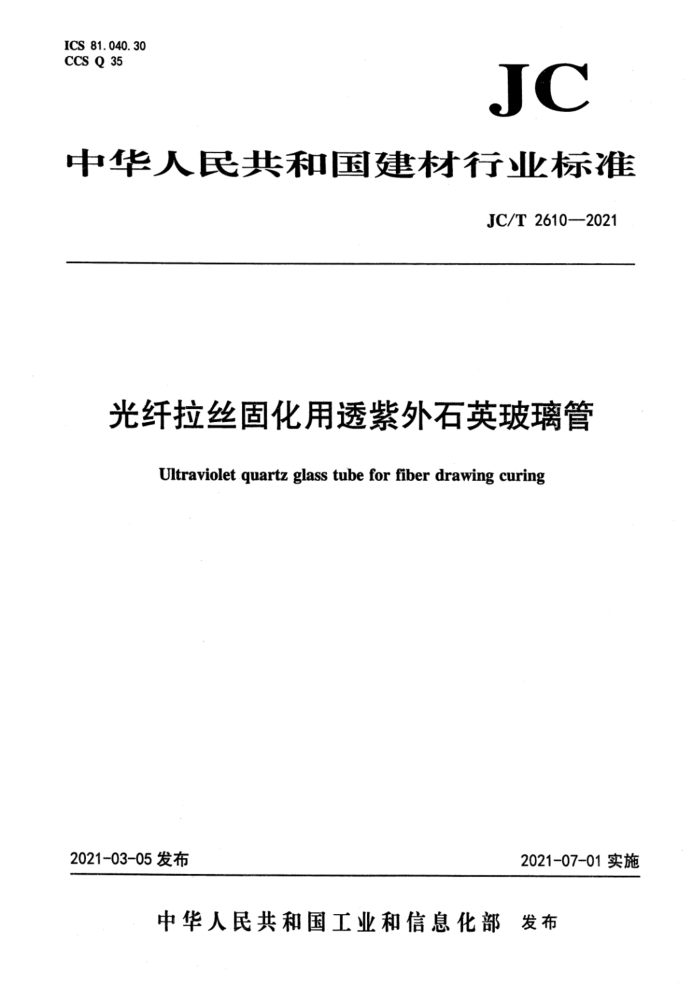

ICS 81.040.30 CCS Q 35
JC
中华人民共和国建材行业标准
JC/T 2610-2021
光纤拉丝固化用透紫外石英玻璃管
Ultraviolet quartz glass tube for fiber drawing curing
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布 JC/T2610—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本文件起草单位：久智光电子材料科技有限公司、中国建材检验认证集团股份有限公司、天津富通
鑫茂科技股份有限公司、中国建材检验认证集团枣庄有限公司。
本文件主要起草人：张锦、李娜、王春玲、王欣、张晓风、谷巨明、秦卫光、刘莉、肖颂华、王京侠、刘焕敏。
本文件为首次发布。 JC/T2610—2021
光纤拉丝固化用透紫外石英玻璃管
范围
1
本文件规定了光纤拉丝固化用透紫外石英玻璃管（以下简称透紫外石英管)的术语和定义、尺寸范围、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于光纤拉丝固化用透紫外石英玻璃管，其他透紫外石英管也可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3284石英玻璃化学成分分析方法 GB/T5949透明石英玻璃气泡、气线检验方法 JC/T2205石英玻璃术语
3术语和定义
JC/T2205界定的术语和定义适用于本文件。
4尺寸范围
透紫外石英管的尺寸范围见表1。
表1透紫外石英管尺寸范围
单位为毫米
名称外径壁厚长度
尺寸范围 15~25 1.3~2.5 300~1000
注：特殊规格由供需双方协商解决。
5要求
5.1尺寸偏差
典型透紫外石英管示意图见图1，尺寸偏差要求见表2。
1 JC/T2610—2021
2
标引序号说明：一装卡区；一一工作区。
1
2
图1 典型透紫外石英管示意图表2 透紫外石英管的尺寸偏差
单位为毫米
对应图1区域
名称装卡区外径偏差工作区外径偏差装卡区壁厚偏差
要求 ±0. 20 ±0. 30 ±0. 15 ±1. 00 ≤0.20 ≤0.30 ≤0. 15
1 2 1 - 1 2 1
长度偏差装卡区外径圆度公差工作区外径圆度公差
装卡区偏壁值
注：特殊规格尺寸偏差由供需双方协商解决。
5.2外观质量
透紫外石英管外观质量要求见表3。
表3 透紫外石英管外观质量要求
要求不计 ≤6个/米不准许 ≤3个/米不准许
缺陷名称
气泡直径≤0.3mm 0.3mm<气泡直径≤0.5mm
气泡
气泡直径>0.5mm 长度≤3m 长度>3m
气线
2 JC/T2610—2021
表3(续)
要求 ≤5个/米 ≤2个/米不准许
缺陷名称
长度≤5mm 5m<长度≤10mm
色线
长度>10mm
端口无崩边、缺口
崩边、缺口
凹坑、波纹、桔皮、划伤、破皮气泡、破皮气线、气泡群、
不准许
云雾、析晶、表面污、附着物
5.3杂质元素含量
透紫外石英管中Al、Fe、Ca、Mg、Ti、Cu、Co、Mn、Ni、Li、Na、K、B等13种杂质元素含量的总质量分数应不大于30.0μg/g，其中Li、Na、K的质量分数应分别不大于4.0μg/g且质量分数之和应不大于8.0μg/g。 5.4光谱透射比
透紫外石英管在280nm～400nm区间内光谱透射比应不小于90%。
6试验方法
6.1尺寸偏差 6.1.1装卡区外径偏差
用分度值不大于0.02mm的游标卡尺或同等精度的量具，测量透紫外石英管两端装卡区外径，每个截面与轴垂直方向测量2组点并记录。所有数据的最大值减标称值为上偏差，所有数据的最小值减标称值为下偏差。 6.1.2工作区外径偏差
用分度值不大于0.02mm的游标卡尺或同等精度的量具，测量透紫外石英管工作区长度四等份的3 个截面，每个截面与轴垂直方向测量2点并记录。所有数据的最大值减标称值为上偏差，所有数据的最小值减标称值为下偏差。 6.1.3装卡区壁厚偏差
用分度值不大于0.02mm的游标卡尺或同等精度的量具测量透紫外石英管两端，每端测量3点并记录，所有数据的最大值减标称值为上偏差，所有数据的最小值减标称值为下偏差。 6.1.4长度偏差
采用分度值不大于1mm的卷尺或钢直尺沿长度方向测量透紫外石英管2次，最大值减标称值为长度上偏差，最小值减公称长度值为长度下偏差。 6.1.5装卡区外径圆度公差
