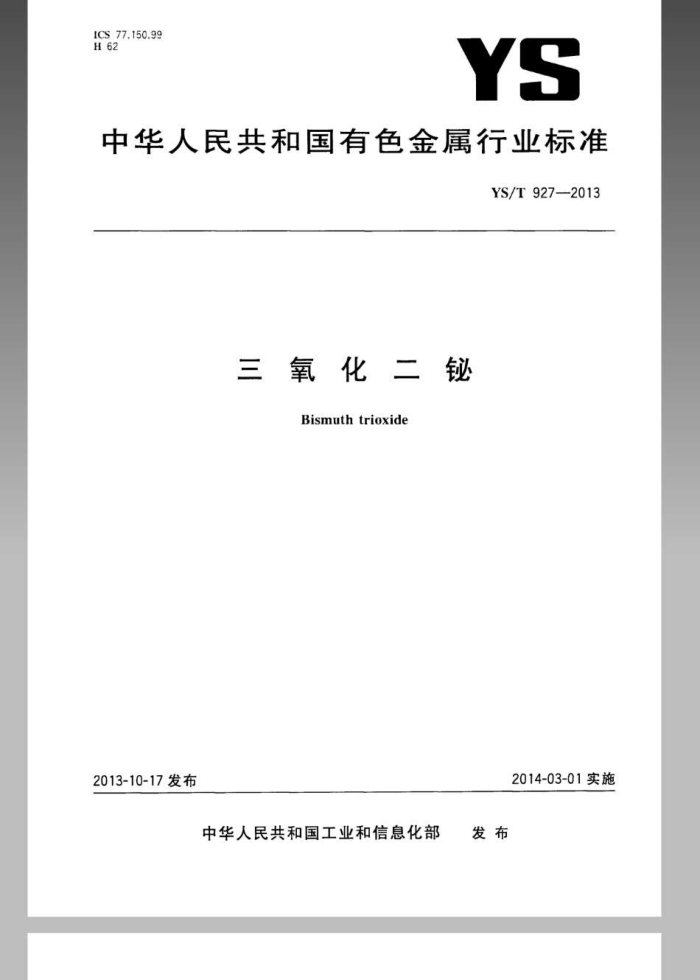

ICS77.150.99 H 62
YS
中华人民共和国有色金属行业标准
YS/T927—2013
三氧化二铋
Bismuthtrioxide
2014-03-01实施
2013-10-17发布
发布
中华人民共和国工业和信息化部 中华人民共和国有色金属
行业标准三氧化二经 YS/T9272013
.
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010）64275323发行中心：（010）51780235
读者服务部：（010）68523946 中国标准出版社泰皇岛印刷厂印刷
各地新华书店经销
.
开本880×12301/16印张0.5字数10千字 2014年3月第一版2014年3月第一次印刷
W
15号：155066·2-2696定价 14.00元如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 YS/T9272013
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)归口：本标准负责起草单位：广东先导稀材股份有限公司。 本标准主要起草人：朱刘、朱赞芳、刘永豪、胡程福、邓宗亮
1 YS/T 927—2013
三 氧化 二铋
1范围
本标准规定了三氧化二铋的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。
本标准适用于以金属铋为原料经湿法或火法生产的三氧化二铋，三氧化二产品主要用于无机合成、催化剂、橡胶配合剂、医药、玻璃配合剂、瓷质电容、压电陶瓷、压敏电阻等电子元件、陶瓷粉体材料等领域，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T19077.1 粒度分析激光行射法第1部分：通则 3要求 3.1产品分类
三氧化二铋按化学成分分4个牌号：BiO,99.999、Bi0,99.99.Bi,O,99.9、BiO,99.5 3.2化学成分
三氧化二的化学成分应符合表1的规定
表1 三氧化二铋的化学成分
牌号 Bi,O,≥ B
Bi,0,99.999 99.999
Bi,O,99.99 99.99 89.5 0,0005 0.0005 0.001 0.0005
Bi,O,99.9 99.9 89.4 0.0005 0.0005 0,001 0.0005
Bi,0,99.5 99.5 89.3 0.001 0,001 0,001 0.001
89.5 0.0001 0.0001 0.00005 0.00005 0.00005 0.00005 0.0001
Ag Cu Mg Ni Co
化
学 杂 Mn
分 舍 Cd Fe 0.00005 0.00005 0.0005
成 质 Ca 量 Pb
0.001 0.001 0.0002 0.0005 0,000 5 0.0005 0.001 0,005 0,001 0.001 0.1
0,003 0.002 0.0002 0.0005 0.000 5 0.000 5 0.001 0,005 0,010 0.005 0.5
0.001 0.0001 0.0005 - 0.0005 0.001 0.001 0.001 0.01
0.00005
%
Zn Sb AI Na CI SO. 总和
S
0,001
-
YS/T927—2013
3.3物理规格
三氧化二铋粒度（以Ds。计）不大于100μm，或供需双方约定 3.4外观质量
三氧化二铋为黄色粉体，同批产品色泽均匀，目视无可见差异，不应有外来夹杂物和有结团、结块现象。 3.5其他 3.5.1三氧化二锰的燥减量及灼烧减量应符合表2的规定。
表2三氧化二铋的干燥减量及灼烧减量
Bi,0,99.5 0.2
牌号干燥减量/% 灼烧减量/% < 3.5.2 需方如对三氧化二铋的化学成分和外观质量等有其他要求，由供需双方商定。
Bi,O,99.99
Bi,O,99.9
Bi,O,99.999
0.2 0.1
0.1 0.05
0,2 0.05
0.1
4 试验方法
4.1三氧化二的化学成分和物理要求按双方约定的方法进行。 4.2三氧化二铋的外观质量用目测法检验。 4.3三氧化二铋的粒度（以D%计）用激光粒度仪器按GB/T19077.1的规定检测。 4.4 三氧化二铋的干燥减量和灼烧减量的检测，由供需双方协商。
5 检验规则
5.1检查与验收 5.1.1产品应由供方技术监督部门按照本标准的规定进行检验，保证产品质量符合本标准或合同（或订货单）的规定，并填写质量证明书。 5.1.2需方可在收到产品后按本标准的规定检验，如检验结果与本标准或合同（或定货单）的规定不符时，应在产品收到之日起30天内提出，由供需双方协商解决。如需仲裁，仲裁取样在需方，由供需双方共同进行。 5.2组批 5.2.1 1三氧化二铋应成批提交验收，每批应由同一牌号、相同规格的三氧化二铋组成，每批重量不大于 1000kg. 5.2.2根据需方要求，允许多个生产批组成一个检验批，批量按需方要求执行。 5.3检验项目
每批产品应进行化学成分、外观质量、物理规格、干燥减量及灼烧减量的检验。
2 YS/T927—2013
5.4取样和制样 5.4.1取样方法：在每桶产品的表面任意选取一点·用采样器倾斜60℃角沿选取点插人产品至三分之二处采样，收集样品于样品袋中。 5.4.2试样的制备：将每桶抽取的样品收集到一个样品袋中，充分混匀后分装即可，总样品不少于 500g，分三袋，每袋不少于150g 5.5检验结果判定 5.5.1三氧化二的化学成分、物理规格、干燥减量及灼烧减量分析结果与本标准的规定不符时，判该批不合格 5.5.2三氧化二铋的外观质量与本标准不符时，判该桶不合格，
6标志、包装、运输、贮存和质量证明书 6.1标志
包装桶上应标出：供方名称、供方地址、产品名称、净重、牌号和批号。 6.2包装
三氧化二铋产品内包装采用双层聚乙烯塑料袋包装，置于铁桶内，每桶净重25kg。如有其他要求由供需双方协商。 6.3运输 6.3.1三氧化二铋产品应用无腐蚀性物质的运输工具装运，且注意防潮保护及防止日晒、雨淋 6.3.2在运输过程中，避免碰撞导致包装破损造成三氧化二产品污染， 6.4贴存
三氧化二铋应贮存于阴凉、通风、干燥的库房中。 6.5质量证明书
每批产品应附有质量证明书，其上注明： a) 供方名称和商标： b) 产品名称和牌号 e) 批号： d）净重； e) 分析检验结果； D 本标准编号： g) 出厂日期。 合同（或订货单）内容
7
本标准所列材料的合同（或订货单）内应包括下列内容： a) 产品名称： b）产品牌号：
CIUU LUULI DI
YS/T 9272013
c) 化学成分及外观质量的特殊要求； d) 产品数量； e) 本标准编号：
其他。
版权专有侵权必究
*
书号：155066·2-26596 定价：
YS/T927-2013
14.00元
打印H期：2014年3月21HF009A
