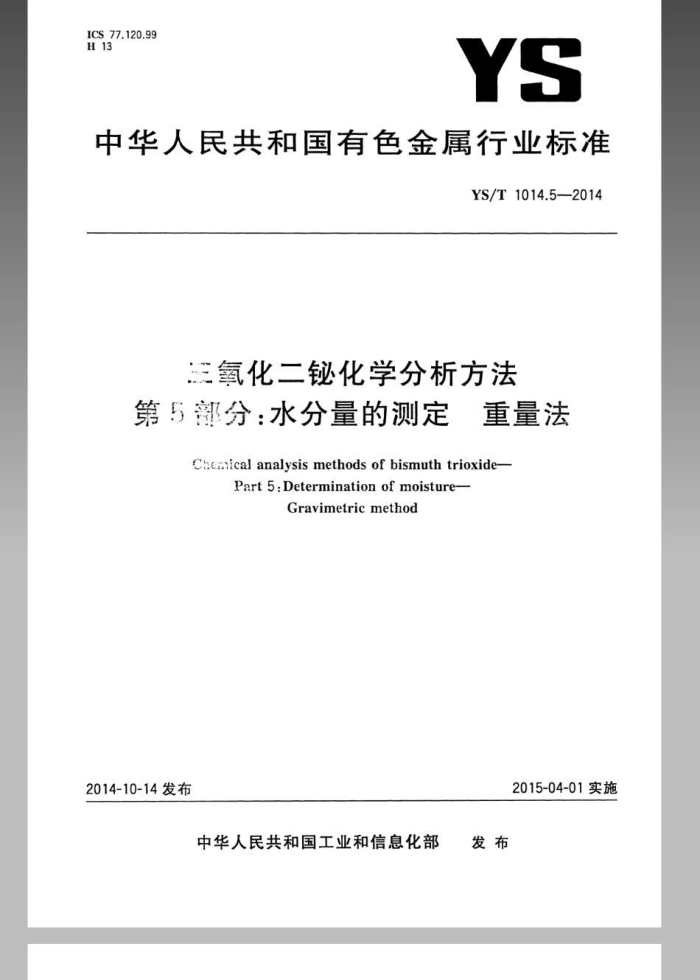

ICS77.120.99 H13
YS
中华人民共和国有色金属行业标准
YS/T1014.5—2014
三氢化二化学分析方法第5部分：水分量的测定 重量法
Cherical analysismethods of bismuthtrioxide-
Part5:Determinationofmoisture-
Gravimetricmethod
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 发布 YS/T1014.5—2014
前言
YS/T1014《三氧化二铋化学分析方法》分为5个部分：第1部分：三氧化二铋量的测定NazEDTA滴定法一第2部分：银、铜、镁、镍、钻、锰、钙、铁、镉、铅、锌、锑、铝、钠、硫量的测定 电感耦合等离子体
原子发射光谱法；
一一第3部分：氯量的测定氯化银比浊法；第4部分：灼烧减量的测定重量法；一第5部分：水分量的测定重量法。 本部分为YS/T1014的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分负责起草单位：广东先导稀材股份有限公司、株洲冶炼集团股份有限公司。 本部分参加起草单位：广州有色金属研究院、北京有色金属研究总院。 本部分主要起草人：朱赞芳、戴凤英、彭新湘、张丽、许洁瑜。
I YS/T1014.5—2014
三氧化二铋化学分析方法第5部分：水分量的测定 重量法
1范围
YS/T1014的本部分规定了三氧化二铋中水分的测定方法。 本部分适用于三氧化二铋中水分的测定。其测定范围：0.05%~0.30%，
2方法提要
称取一定量的样品，置于称量瓶中，在105℃士5℃中烘干，由此计算出样品中的水分含量。
3仪器
3.1分析天平：感量0.1mg。 3.2恒温干燥箱：温度可以稳定在105℃土5℃，同时干燥箱不能干燥其他物料。 3.3干燥器。
4试样
试样需均匀、干燥、密封完好。
5分析步骤 5.1试料
称取15g试样，精确至0.0001g。 5.2 测定次数
独立地进行两次测定，取其平均值。 5.3测定
将试料（5.1)置于已在105℃士5℃恒量并称量的称量瓶内，放人恒温干燥箱中，105℃土5℃下干燥2h后取出，在干燥器冷却20min，称量，再放人干燥箱中，105℃土5℃下干燥1h后取出，在干燥器冷却20min，称量，如此反复直至干燥恒量（前后质量不大于0.0003g即可视为恒量）。
5分析结果的计算
水分的含量以质量分数W水分.计，数值以%表示，按式（1)计算：
m:-m=×100 W水分
....(1)
..........
m
1 YS/T1014.5—2014
式中： m2 恒量后称量瓶和样品的质量，单位为克（g）； m 一烘干前称量瓶和样品的质量，单位为克（g）； m 一试料质量，单位为克（g）。 所得结果表示至小数点后第三位。
7精密度 7.1 重复性
在重复性条件下获得两次独立测试结果的测定值，在表1给出的平均值范围内，这两个测试结果的绝对差值不大于重复性限（r），以大于重复性限（r）的情况不超过5%为前提，重复性限（r）按表1数据采用线性内插法或外延法求得。
表1重复性限
0.07 0.002
0.15 0.01
W*分/% T/%
7.2再现性
在再现性条件下获得两次独立测试结果的测定值，在表2给出的平均值范围内，这两个测试结果的绝对差值不大于重复性限（R），以大于重复性限（R）的情况不超过5%为前提，重复性限（R）按表2数据采用线性内插法或外延法求得。
表2 再现性限
0.07 0.003
W*9/% R/%
0.15 0.02
试验报告
8
试验报告至少应给出以下几个方面的内容：
试样；一本部分编号：分析结果及其表示；与基本分析步骤的差异；一测定中观察到的异常现象；试验日期。
2
中华人民共和国有色金局
行业标准三氧化二铋化学分析方法
第5部分：水分量的测定 重量法
YS/T1014.5—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)64275323发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数7千字 2015年3月第一版2015年3月第一次印剧
A
书号：155066·2-28237定价14.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107
YS/T1014.5-2014
打印日期：2015年3月30日F009A
