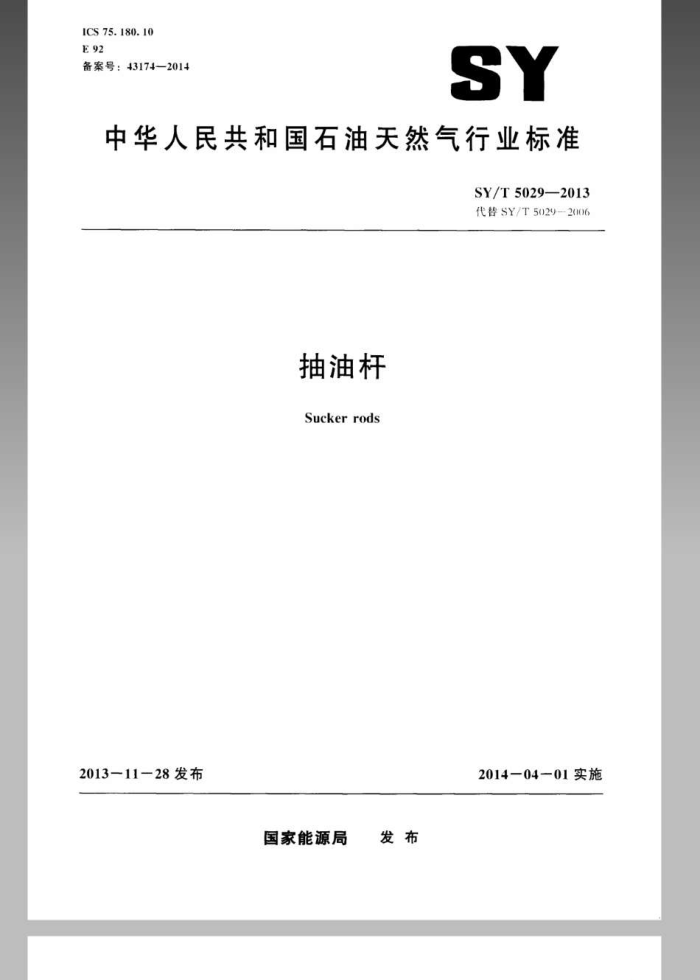

ICS 75.180.10 E92 备案号：43174—2014
SY
中华人民共和国石油天然气行业标准
SY/T50292013 代替SY/T5029-2006
抽油杆
Sucker rods
2013—11-28发布
2014—04—01实施
发布
国家能源局 SY/T5029-2013
目 次
前育范围
1
2 规范性引用文件 3术语和定义 4，符号：缩路语和量规说明 5功能要求 6技术要求 7制造广商要求附录A（规范性附录） 钢制抽油杆和短杆附录B（规范性附录） 光杆和衬套· 附录C（规范性附录） 抽油杆接箍、光杆接箍和异径接箍附录D（规范性附录） 纤维增强塑料（FRP）抽油杆附录E（规范性附录） 加重杆：附录F（规范性附录） 光杆卡子附录G（规范性附录） 密封盒· 附录H（规范性附录） 抽油二通附录工（规范性附录） 螺纹量规规范附录」（资料性附录） 有杆泵抽油系统图附录K（资料性附录） 不连续性的典型实例附录工（资料性附录） 钢制抽油杆疲劳性能要求和试验方法附录M（资料性附录） 钢制抽油托冲击韧性附录V《资料性附录） 抽油杆和附件的代号表示方法附录0（资料性附录） 本标准与APISpec11B：2010（第27版）技术性差异及其原因 8
2
1
3
5
0
51
3
4
中
7H SY/T5029—2013
前言
本标准按照GBT12H9标准化工作导则第1部分：标准的结构和编写”给出的规则
起草。
本标准代替SY/T5129-206抽油杆》，与SY/T5029-206相比：除编辑性修改外·主要技术变化如下：
增加了“成批处理”等术语和定义（见第3章）：一增加了“符号、缩写和量规说明”（见第章）：增加了*功能要求”（见第5章：一在技术要求中增加了材料要求的规定（览6.2)： ·增加了“制造厂商要求”（见第7章）：增加了“有杆泵抽油系统图（见附录J）：一增加了*不连续性的典型实例”（见附录K）本标准使用重新起草法修改采用APISpec11B：2010《抽油杆：光杆和衬套，接箍、加重杆、
光杆卡子密封盒和抽油二通规范（Specificationforsaekerrods.polishedrodsund liners. couplingssinkerbars.polishedrod clampsstufingboresund pumpingtees本标准与APISpec 11B：2010相比存在技术差异：这些差异涉及的条款已通过在其外侧页边空白位置的垂直直线1）进行了标你示。附录给出了相应技术性差异及其原因
为便于使用，本标准还做了下列编辑性修改：
“本规范”一词改为“本标准”；修改了标准名称纳人APISpec11B：2010的技术勘误，同时在改动过的条款的外侧页边空白位置用垂真双线表示：一以公制单位为主。对公英制单位位置做了调整：删除了APISpec11B：2010的“特别说明”、“前言”“引言”和“参考文献” 删除了APISpec11B：2010的资料性附录L“具有API许可证的制造广商API会标的使
R
一
用” 增加了资料性附录0“本标准与APISpec11B：2010（第27版）技术性差异及其原因”
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC06）提出并归口。 本标准负责起草单位：玉门油田分公司钻采工程研究院。 本标准参加起草单位：铁岭中油机械设备制造有限公司、胜利油田孚瑞特石油装备有限责任公
司，胜利油田高原石油装备有限责任公司、国家油气田井口设备质量监督检验中心、中国石油集团动海石油装备制造有限公司、安东石油技术（集团）有限公司：中国石油勘探开发研究院采油采气装备所，大庆油田有限责任公司国家电动潜油泵质量监督检验中心
本标准主要起草人：李秀梅、邓小茹，寇明富、刘连伟、王江秀，鄂细林。王虎，张艳敏，孙晋奇、肖莉、陈强、郑贵，蒲红军、贺国伟张中勤、王百战。
本标准代替了SY/T5029-206 SY/T5029-2006的历次版本发布情况为：
SY52821991:
- SY/T50292013
SY/T5029-1993(GB 7229--1087)-SYT 50201905.SY/T 5029-2003.SY/T 50292(6* SY/T505H-1993: SY/T5621003ZBF920191000:
SY/T62721997.
I
SY/T5029—2013
抽油杆
1范围
本标准规定了有杆抽油系统中的钢制抽油杆和短杆、光杆和光杆村套，接箍和异接箍、纤维增强塑料抽油杆、加重杆，光杆卡子，密封盒，抽油三通的设计要求和试验方法：附录A至附录H中规定了具体产品要求。附录1中包括了螺纹量规的一些要求。附录了用图解说明了有杆抽油系统的零部件。附录K至附录N中分别给出了抽油杆不连续性的具体实例、钢制抽油杆疲劳性能要求和试验方法、钢制抽油杆冲击韧性及抽油杆和附件的代号表示方法，
本标准适用于抽油杆及其附件的设计开发、制造，检验和试验。 本标准不涉及抽油杆导向器、抽油杆旋转器、剪切工具，脱接器，稳定杆，用在密封盒中的密封
元件或密封盒和抽油三通的连接装置。同时，本标准中也不包括这些产品的安装、操作和维护方面的内容：
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件：其最新版本（包括所有的修改单）适用于本文件。
GB/T223钢铁及合金化学分析方法 GB/T228.1-2010 金属材料拉伸试验第1部分：室温试验方法（1S)6892-1：20019
MOD)
GB/T230/12(09 金属材料洛氏硬度试验第1部分：试验方法CA，1B.CD.E.F. G.H.K.N.T标尺)(ISO6508-1:2005.MOD)
GB/T1348-20009 球墨铸铁件(IS01083：200.MOD) GB/T 25772005 玻璃纤维增强塑料树脂含量试验方法（1ISO1172：1996.MOD) GB/T2828.1-2(H03 计数抽样检验程序第1部分：按接受质量限（AQI）检索的逐批检验抽
样计划（ISO2859-1 1909.IDT)
GB/T3854-2005 纤维增强塑料巴氏（巴柯尔）硬度试验方法（ASTMD2583：1995MOD） GB/T 336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 4340:12009 金属材料维民硬度试验第1部分：试验方法（IS6507-1：2005，
MOD)
GB/T 5617- 2005 钢的感应痒火或火淳火后有效硬化层深度的测定（IS037541976， NEQ)
GB/T9253.2-1999石油天然气T业套管、油管和管线管螺纹的加T、测量和检验（AP1 Spec5B:1906JDT)
GB/T9445-2008：无损检测人员资格鉴定与认证（ISO9712：205。IDT） GB/T13096-2008拉挤玻璃纤维增强塑料杆力学性能试验方法（ASTMD4475-02.MOD） GB/T20125低合金钢多元素的测定电感耦合等离子体原子发射光谱法JISG12581989
MOD) SY/T5029—2013
G1/T20072.1-2007右油天然气工业油气开采中用于含硫化氢环境的材料 第部分选择抗裂纹材料的-般原则（IS15156-1：2HO1：IDT）
GBT9722-208石油天然气工业油气开采中用干含硫化氢环境的材料 第2部分：抗开裂碳钢低合金钢和铸铁（1SCY15156-2#2003M0D)
GBT2972.3一218在油天然气T业油气开采中用于含硫化氧环境的材料 第3部分抗开裂耐橱伸合金和其他合金（IS015156-3：2003。M0D）
GBT26075一2010抽油托用网铜 SY/T5643-2010抽油杆维护和使用推荐作法（APIRP11BR：2008：IDT) ANSIASMEBII统一美制螺纹（UN利UNR牙型） NACEMR0175防硫化氢成力裂纹的油田设备金属材料
3术语和定义
下列术语和定义适用于本文件
3.1
成批处理 batch lots processing 在一个设备中处理一定数量的材料
3.2
杆体body 位于敏粗过渡段之间的一段杆连续处理 continuous processing 不定量的材料连续，稳定地通过处理设备的过程
3.3
3.4
接鞋couplings 用于连接从地面到抽油泵的抽油轩，加重杆，短杆或者光杆的两端螺纹尺寸和型式一样的内螺纹
零件。 3.5
凹痕dent 由于机械碰撞引起的表面轮韩局部变化：但没有金属损失
3.6
不连续性 Ediscontinuity 正常物理结构或轮上的中断，例如，裂纹，折登，接缝，凹坑和起层端面剪切裂纹end shear crack 由于剪切产生的不连续，表现为外螺纹接头端表面上有横贯的裂。 纤维增强塑料抽油杆 fiher reinforced plastie (FRP) sucker rod 由一个零件加工成的特殊抽油杆，其装配工艺是将两个金属端部接头连接到一个非金属的纤维增
3.7
3.8
强塑料杆上。 3.9
锻造折叠forginglap 当两个金属表面相互叠合在一起而又设有冶金意义上的熔合而产生的缺陷。
2
SY/T5029—2013
3.10
锻造过充满forging overfill 由于锻模中过多金属料的堆积：导致段造折叠，
3.11
C级抽油杆 grade C sucker rods 用于轻，中负荷油井的钳制抽油杆。
3.12
K级抽油杆gradeK sucker rods 用于腐蚀性的轻、中负荷油井的钢制抽油杆。
3. 13
D级抽油杆gradeDsucker rods 用于中，重负荷油井的钢制抽油杆。
3.14
KD级抽油杆 grade KD sucker rods 具有K级抽油杆的抗腐蚀性能，具有D级抽油杆的力学性能的钢制抽油杆。
3.15
H级抽油杆 F grade H sucker rods 用于重、超重负荷油井的钢制抽油杆：H级抽油杆分为HL型抽油杆和HY型抽油杆。
3.15.1
HL型抽油杆typeHLsucker rods 通过选用适当的材料和工艺（除表面火工艺外），使其力学性能达到H级的钢制抽油杆。
3.15.2
HY型抽油杆 Ftype HY sucker rods 采用表面火工艺，使其力学性能到H级的钢制抽油杆。
3.16
独立校准代理机构independentcalibration agency 不受制造厂商限制的提供校准服务的组织。
3.17
弯折kink 短而急的曲
3.18
纵向longitudinal 沿着杆长轴的方向。
3.19
纵向不连续longitudinaldiscontinuity 长轴定位在纵向的（60范围内，且纵向比横向长的不连续。
3.20
微观裂纹 micro-crack 肉眼检查不可见的裂纹。
3.21
刻痕nick 由于机械碰撞引起的表面轮局部变化，并有金属的损失。
3 SY/T 50292013 3.22
脱接器 on-off tools 在有杆案附近或上部间接的连接和脱开抽油杆的可重复使用的两件式工具。
3. 23
凹坑pit 规则或不规则的大（最长）径不超过小（最短）径2倍的小坑
3. 24
光杆polished rod 表面粗糙度设计成容易在密封盒中形成乐力密封，在油井内外设备之间提供一个机械连接的具有
标准长度租直径的杆。 3.25
光杆卡子polishedrodclamp 安装在光杆上：和抽油机承载杆一起把光杆固定到地面抽油机上的部件
3.26
光杆村套polishedrod liner 一个硬质的喷焊金届件：整个安装在光杆和密封盒内部，并依靠在光杆和密封盒内部的封件密
封的博壁维件 3. 27
短杆pony rod 把抽油泵安装在油井期望深度的，长度较短的抽油杆。
3.28
砂眼 pullf back 南于喷焊金属层没有延仲到预期的表南喷徐范围内造成的喷焊金属层不连续
3.29
抽油三通 pumping tee 安装在油井上部：密封盒下面，设计用于通过连接到输油管线上的一边开口输出油液的管型
零件。 3.30
有资格的人员 qualiried person 通过培训而失得特长或技能和/或根据一定的要求，标准或测试确定的有经验的，能够单独执行
一项具体操作的人员。 3.31
校对标准量规 reference master gauge 轻过理立校准代理机构检定合格的，用于检验和校准工作量规的量规。
3.32
抽油杆导向器 rod guides 安装在抽油杆柱上：用于扶正抽油杆：减轻抽油杆和油管磨损和/或城轻结蜡的金属或高分子材
料零件。 3.33
轧制氧化皮rolled-in-scale 由于前面加热期间形成的氧化皮（金属氧化物）在杆轧制或锻锻前没有被清除而产生的一种表面
缺障。
