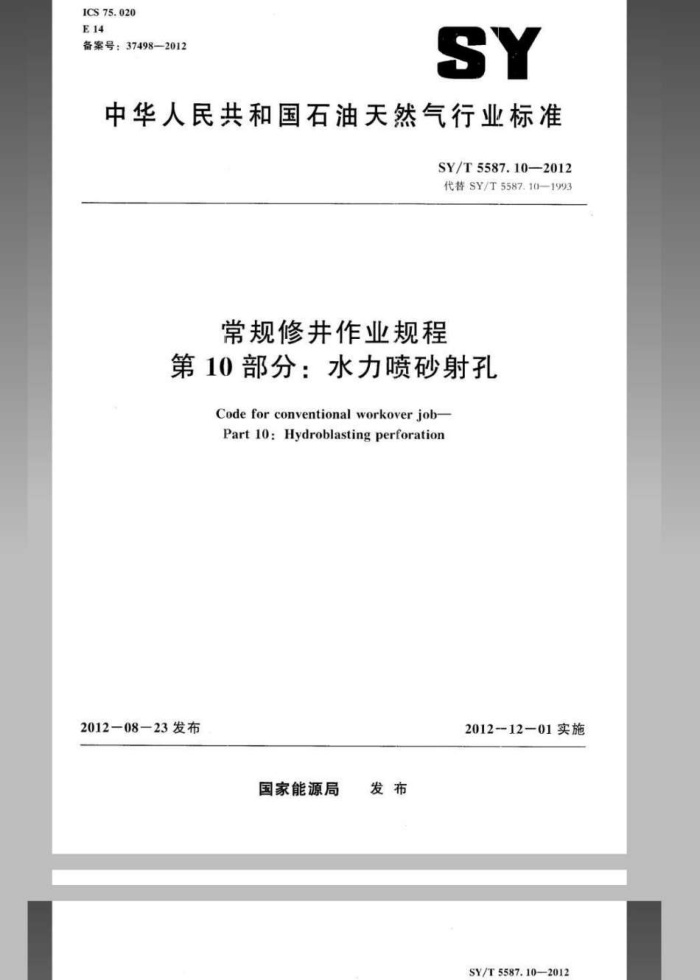

ICS75.020 E14 备案号：37498—2012
SY
中华人民共和国石油天然气行业标准
SY/T5587.102012 代替SY/T558710-1993
常规修井作业规程第10部分：水力喷砂射孔
Code for conventional workover job Part 1o: Hydroblasting perforation
2012-08—23发布
2012-12—01实施
国家能源局 发布
SY/T5587.102012 SY/T 5587.102012
目 次
前言
-
范围 2规范性引用文件术语和定文
施工设计作业准备
5
5.1 井场和井简准备 5.2 设备和设施准备 5.3 工具和管柱准备 5.4 工作液和喷砂材料准备作业程序与质量控制
6
6.1 作业程序 6.2 质量控制健康、 安全和环境控制要求资料录取
H
SY/T5587.102012 SY/T 5587.10-2012
前言
本部分按照GB/T11-2009标准化工作导则第1部分：标准的结构和编写》给出的规则起草：
SYT5587常规修井作业规程分为九个部分：一第1部分：注水井调配作业规程：
一第3部分：油气井压井、替喷、诱喷：一第4部分：找串端、封串堵漏：一-第5部分：井下作业井简准备： —-第9部分：换井口装置： -第10部分，水力喷砂射孔：
一第11部分钻铣封隔器，桥塞：一第12部分：打捞落物：一一第14部分：注塞，钻赛。 本部分为SY/T5587的第10部分本部分代替SY/T5587.10-1993《油水井常规修井作业水力喷砂射孔作业规程：与SY/1
5587.10-1993相比，主要变化如下：
增加了目次与前言部分：一修改了规范性引用文件的内容（见第2章，1993年版的第2章）：一修改了术语和定义的内容（见第3章，1993年版的第3章）修改了施工设计的内容（见第4章，1993年版的第4章》 -增加了井场备的内容（见5.1.1) 一增加了设备和设施准备的内容C见5.2： -增加了工作液和喷砂材料准备的内容（见5.4）：一修改了质量控制的内容（见6.2.1993年版的7.1）：修改了健康，安全与环境控制要求的内容（见第7章，1993年版的7.2）：删除了水力喷砂射孔质量指标与检验的内容（见1993年版的第8章）：一删除了水力喷砂射孔作业设计书格式（见1993年版的附录A）删除了有关计算公式（见1993年版的附录B）：一删除了水力喷砂射孔现场记录（见1993年版的附录C：一删除了水力喷砂射孔作业总结格式，（见1993年版的附录D）本都分由采油采气专业标准化委员会提出并归口。 本都分起草单位：中国石油新疆油田分公司井下作业公司。 本都分主要起草人：雷宇，李家平，许红燕，蒙新奎、同友勇。
I
SY/T 5587.10-2012 SY/T5587.10—2012
常规修井作业规程第10部分：水力喷砂射孔
1范围
SY/工5587的本部分规定了油水井水力喷砂射孔作业的施工设计，作业准备、作业程序，质量控制、健康安全环境控制和资料录取内容
本部分适用于油水井套管内水力喷砂射孔作业
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
SY/T5108压裂支撑剂性能指标及测试推荐作法 SY/T5170石油天然气工业用铜丝绳 SY/T5587.3：常规修井作业规程第3部分：油气井压井，替喷、诱喷 SY/T5587.5常规修井作业规程 第5部分：井下作业井简准备 SY5727井下作业安全规程
3术语和定义
下列术语和定义适用于本文件。
3.1
喷砂射孔（简称喷射） blasting perforation 利用高连流体射流的作用，并在流体中加入一定量喷砂材料。连续不断地对管壁，水泥环及地层
进行喷射穿适透的工艺技术。 3.2
喷射工具injection tool 具有一定几何尺寸及强度，当流体在一定压力作用下，使液流通过时成集中而不分敢流束的
装置：
4施工设计
根据施工井地质设计（方案）和工程（工艺）设计编制施工设计，施工设计应包括但不限手以下内容：
喷射井段套管接接数据： b）套管规格和锅级，固井质量，储层岩性和油层压力等内容： e）油管规格和长度，并下工具名称，规格、下人深度，管柱和喷射工具示意图： d施工目的、施工依据、潜在风险和针对性技术措施。
1

SY/T 5587. 102012 SY/T5587.102012
5作业准备 5.1 井场和井简准备 5.1.1井场应满足承载和容纳所有水力喷砂射孔设备的要求。 5.1.2并筒准备应符合SY/T5587.5的规定。 5.2设备和设施准备 5.2.1根据施工设计要求准备设备和设施。 5.2.2安装检定合格的压力表、流量计和密度计。 5.2.3水力喷砂射孔作业车的超压复位装置应完好。 5.3工具和管柱准备 5.3.1 根据施工设计要求准备喷射工具。 5.3.2 根据施工设计要求准备油管，安全接头。水力错、扶正器和单向阀。 5.4工作液和喷砂材料准备 5.4.1 根据施工设计要求准备符合性能、数量要求的工作液。 5.4.2 根据施工设计要求准备喷砂材料，质量应符合SY/T5108的规定。
6作业程序与质量控制 6.1作业程序 6.1.1通井、刮削作业应符合SY/T5587.5的规定。 6.1.2按施工设计要求。井筒试压合格。 6.1.3将喷砂射孔管柱下至预定深度。 6.工.4用磁性定位器定位，校核喷射工具深度。 6.1.5地面管线试压应符合SY/T5587.3的规定。 6.工6正循环洗井正常后，投球试喷射：排量与泵压稳定后，进行加砂，正式喷射 6.1.7达到喷射时间，并且系压逐渐降至15MPa土1MPa时，停止喷射，作业过程中：可根据压力下降情况，调整喷射排量和喷射时间。 6.1.8多层喷砂射孔时，从下至上，分别投球，依次喷射 6.1.9将含砂液体反替出并洗井后，起出井内管柱。 6.2 质量控制 6.2.1人井工具和管柱应符合SY/T5587.5的规定。 6.2.2施工前设计人员应对现场作业人员进行技术交底。 6.2.3喷射井段应避开套管接撞。 6.2.4按施工设计要求的排量。压力和砂比进行施工， 6.2.5加砂过程中，砂浓度应平稳控制。 6.2.6 施工资料应取全取准
ni.
SY/T5587.10-2012 SY/T5587.102012
健康、安全和环境控制要求
7
7.1水力喷砂射孔作业安全应符合SY5727的规定 7.2井口采油树采用钢丝绳四角固定，锅丝绳应待合SY/T5170的规定。 7.3施工时：高压区禁止人员穿越。 7.4 施工中的工业凌弃物应集中处理。
8 资料录取
数据资料应收集齐全：记录准确：内容包括：
施工时间： b) 施工作业队： c 水力喷砂射孔层段： d) 人井前：喷射工具数量，喷射工具直径，喷射工具所下深度： e) 管线试压压力值：
投球试喷情况：压力：排量： g) 喷射起止时间： h). 喷射工作压力 D 喷射排量： i 喷射液类型，数量： ky 喷砂材料类型：喷砂材料浓度，喷砂材料数量： 1 停止加砂后的压力： m 项替液类型，数量： n 项替压力 o) 项替排量： py 反洗液类型，数量： q2 反洗压力： D 反洗排量： S. 反洗时间： D 洗出物量： u) 起出后：喷射工具情况描述： v) 记录人。
8
