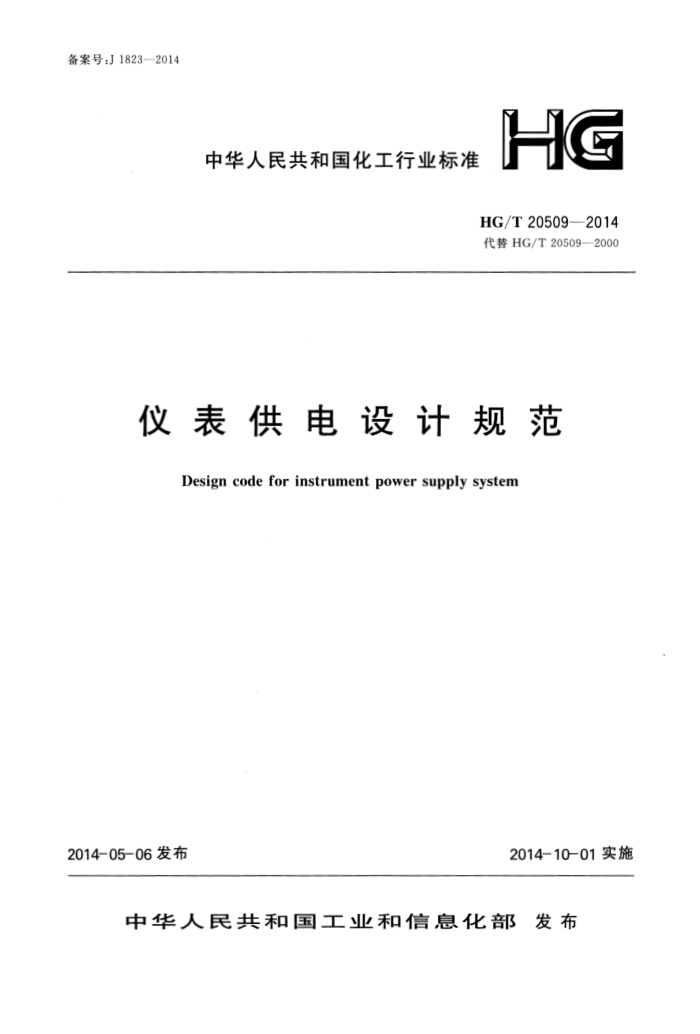

中华人民共和国化工行业标准
HG/T20509—2014 代替HG/T20509—2000
仪表供电设计规范
Design code for instrument power supply system
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
仪表供电设计规范
Design code for instrument power supply system
HG/T20509—2014
主编单位：中国成达工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年10月1 日 HG/T 205092014
前言
本规范根据工业和信息化部《关于印发2010年第一批行业标准制修订计划的通知》（工信厅科 [2010]74号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发2010年第一批行业标准制修订计划的通知》的通知》（中石化联质发[2010]222号文)的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织修订。
本规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范
本规范自实施之日起代替《仪表供电设计规定》HG/T20509一2000。 本规范的主要技术内容为化工装置测控仪表的供电设计方法和要求，本规范与HG/T20509一2000相比，主要变化如下： 1.增加“术语和缩略语”章节。 2.对“仪表供电范围”章节的内容进行了修改及补充。 3.对“仪表电源的配置”章节的内容进行了修改及补充。 4.对“供电系统设计与设计条件”章节的内容进行了修改及补充 5.对“供电器材的选择”章节的内容进行了修改及补充。 本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由中国成达工程有限公司负责解释。本规范在执行过程中如有意见和建议，
请与中国成达工程有限公司联系（联系地址：四川省成都市天府大道中段279号成达大厦，邮政编码：610041，电子邮箱：jiayijun@chengda.com），以供今后修订时参考。
本规范主编单位、主要起草人和主要审查人：主编单位：中国成达工程有限公司主要起草人：贾艺军曾裕玲罗 倩主要审查人：林洪俊 孙建文 张晋红 陈鹏 赵 柱 马恒平
王发兵张建一 张济航高文革 孙菊霞
·200. HG/T20509—2014
次
目
1
总 则 2 术语和缩略语
(203) (204) (204) (204) (205) (205) (205) (206) (206) (206) (206) (207) (207) (207) (207) (208) (208) (208) (209) (210) (210) (210) (212) (212) (212) (212) (213) (213) (213) (214) (215) (217)
2.1术语 2.2缩略语仪表供电范围、负荷等级与电源类型 3. 1 供电范围 3.2负荷等级与电源类型仪表电源质量与容量... 4. 1 普通电源质量 4.2不间断电源质量
3
4
电源容量仪表电源的配置要求 5. 1 电源配置原则 5. 2 普通电源 5. 3 不间断电源供电系统设计和设计条件 6.1 供电系统的设计原则 6. 2 供电系统的配电 6.3 供电系统的设计条件电源装置的选择 7. 1 交流不间断电源 7. 2 直流稳压电源及直流不间断电源供电器材的选择 8. 1 供电器材选择的一般原则 8. 2 供电器材的选择 8.3 供电器材的安装 9 供电系统的配线
4. 3
5
6
7
8
9.1线路敷设 9.2电源线截面积
本规范用词说明引用标准名录附：条文说明
· 201· HG/T20509—2014
Contents
1 Generalprovisions 2Terms and abbreviations
(203) (204) · (204) ·(204) （205)
2.1 Terms .............. 2.2Abbreviations ....
3 Instrument power supply scope,lodelevel and type of power supply
.. （205)
3.1Powerscope 3. 2lode level and type of power supply Instrumentpower supply quality and capacity ..
......
..(205) (206) （206) (206) ...(206) .(207) ...(207) (207)
4
4.1 General power supply quality 4.2Uninterrupted power supply quality 4.3Power capacity Instrumentpower supply configurationrequirements 5.1 Power supply configuration principle 5.2General power supply 5.3Uninterrupted power supply
5
A
..
(207) (208) (208) ... (208)
6Power supply systemdesign anddesignconditions
6.1 Power supply system design principles 6.2 Power supply system distribution * 6.3 Power supply system design conditions
(209) (210) ..(210) (210) .(212) ...(212) .(212) ·(212) (213) .. (213) (213) (214) (215) (217)
7 Power supply device selection.
7.1 AC uninterrupted power supply 7. 2DC power supply and DC uninterrupted power supply
8Selectionofpowersupplyequipment
...
8.1 General principles for selection of power supply equipment 8.2Selection of power supply equipment 8.3Power supply equipment installation
9 Power supply system wiring
9.1Wiring. 9.2Wire sectional
Explanation of wording in this standard Normative standards Addition:Explanation ofprovisions
.202 HG/T 20509—2014
1 总 则
1.0.1为了统一仪表供电设计在化工行业的技术要求，推进仪表供电工程设计的规范化，达到技术先进、经济合理、安全适用的目的，制订本规范 1.0.2本规范适用于化工装置测量和控制仪表的供电设计。 1.0.3仪表供电设计规范除应符合本规范要求外，尚应符合国家现行有关标准的规定
· 203· HG/T20509—2014
2术语和缩略语
2.1术 语
2.1.1 仪表电源 instrument power supply
为测量和控制仪表提供直流或交流动力的电源。 2.1.2不间断电源 uninterruptedpowersupply
在外部供电中断后能持续一定供电时间的电源，分为交流不间断电源和直流不间断电源。 2.1.3普通电源generalpowersupply
无后备电池系统的无延迟供电电源。 2.1.4电源瞬断时间 momentarypowerfailure
电源瞬间供电中断时间。 2.1.5电源容量 power capacity
电源输出电力能力的额定值。交流电源容量一般以伏安或千伏安表示，直流电源容量一般以输出电流安培表示。
2.2缩略语
CompressorControlSystem（压缩机控制系统）
CCS DCS- DistributedControlSystem（分散型控制系统） FCS 一FieldbusControlSystem(现场总线控制系统） PLC- ProgrammableLogicController(可编程序逻辑控制器）
-
SafetyInstrumentedSystem（安全仪表系统）
SIS UPS—UninterruptedPowerSupply(不间断电源）
.204 HG/T 20509—2014
3仪表供电范围、负荷等级与电源类型
3.1供电范围
3.1.1 测量和控制仪表的供电应包括下列内容：
1 测量仪表、执行机构、常规监控仪表； 2 DCS、FCS、PLC和监控计算机等系统； 3 在线分析仪表系统； 4 SIS; 5 可燃气体和有毒气体检测报警系统； 6CCS。
3.1.2 2仪表辅助设施的供电，应包括仪表盘（机柜）内照明、插座。
3.2负荷等级与电源类型
3.2.1仪表电源负荷分级的划分应符合现行国家标准《供配电系统设计规范》GB50052一2009的有关规定，仪表电源负荷可分为两个等级，即一级负荷中特别重要的负荷和三级负荷。 3.2.2 2仪表工作电源按仪表电源负荷分级的需要可分为UPS和普通电源。 3.2.3仪表电源负荷属于一级负荷中特别重要的负荷时，应采用UPS；仪表电源负荷属于三级负荷时，可采用普通电源。
·205·
