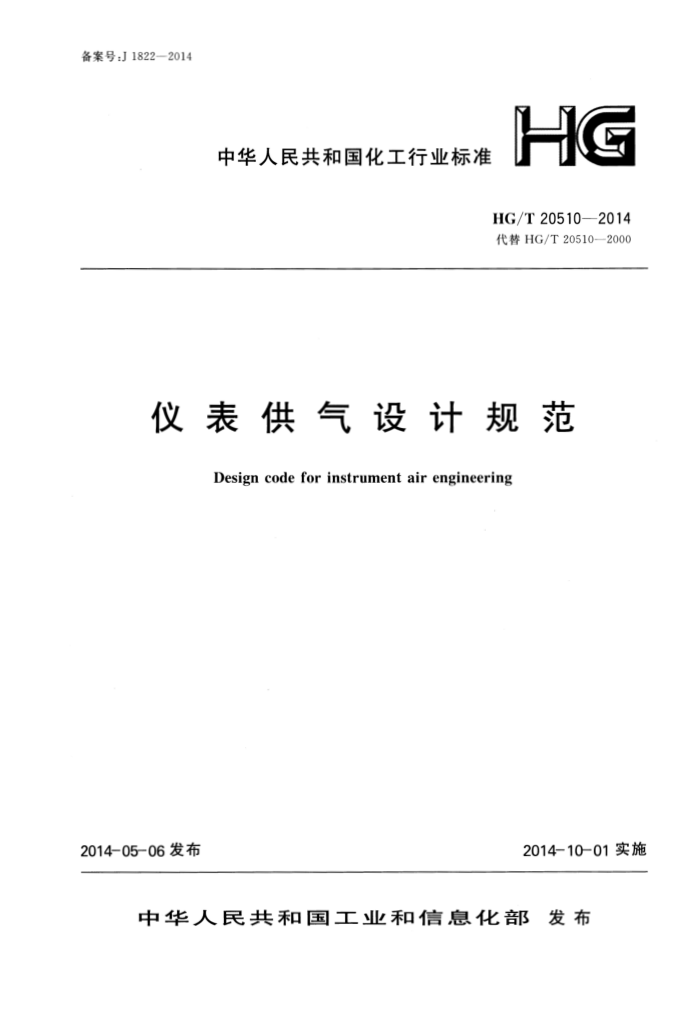

备案号：J1822—2014
HG
中华人民共和国化工行业标准
HG/T20510—2014 代替HG/T20510—2000
仪表供气设计规范
Design codefor instrument airengineering
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
仪表供气设计规范
Design code for instrument air engineering
HG/T20510—2014
主编单位：赛 鼎工 程有限公 司批准部门：中华人民共和国工业和信息化部实施日期：2014 年10月1 日 HG/T20510—2014
前言
本规范根据工业和信息化部《关于印发2010年第一批行业标准制修订计划的通知》（工信厅科 [2010]74号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅<关于印发2010年第一批行业标准制修订计划的通知》的通知》（中石化联质发[2010]222号文）的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织修订。
本规范自实施之日起代替《仪表供气设计规定》HG/T20510—-2000。 标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛
征求意见的基础上，修订本规范。
本规范的主要技术内容：化工装置测控仪表的供气设计方法和要求。 本规范与HG/T20510一2000相比，主要变化如下： 1.删除在计算耗气量时，标准状态与操作状态的换算公式。 2.修订气源装置容量计算公式和储气罐容积计算公式。 3.修订“气源装置送出压力”。 4.修订“安全供气”。 5.修订“供气系统配管管径选取范围表”。 本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由赛鼎工程有限公司负责解释。本规范在执行过程中如有意见和建议，请与
赛鼎工程有限公司联系（联系地址：山西省太原市高新区赛鼎路1号，邮政编码：030006，电子邮箱： duyu@sedin.com.cn），以供今后修订时参考。
本规范主编单位、主要起草人和主要审查人：主编单位：赛鼎工程有限公司主要起草人：杜 张晋红贺润鸿主要审查人：赵 柱 陈鹏 童秋阶 贾艺军 孟海亮 王发兵
林洪俊 张建一 张济航 高文革孙菊霞
·228· HG/T 20510~2014
次
目
1总 则， 2 术 语，气源质量
(231) (232) (233) (234) (234) (234) (234) (234) (236) (236) (236) (237) (238) (238) (238) (238) (239) (239) (239) (239) (239) (239) (239) (240) (240) (240) (241) (242) (243)
3
气源装置 4.1 气源装置容量 4.2气源装置送至各装置界区的压力 4.3安全供气 4. 4 储气罐容积的确定现场仪表供气方式 5.1 单线供气方式 5.2 支干式供气 5.3 环形供气控制室供气
1
5
6
6.1 供气方式 6.2供气总管规格及盘后配管 6.3 气源阀的配置供气系统管路 7. 1 管路敷设 7. 2 管路上取气 7.3 排污· 7. 4 接表端配管： 7.5 供气系统连接 7.6取气点的备用数及管路末端处理配管材质与管径选择 8.1 材质选择 8.2 管径规格选择
2
8
本标准用词说明引用标准名录附：条文说明
·229· HG/T20510—2014
Contents
General provisions ...
(231) (232) (233) ..(234) ....(234)
1 2 Terms
Qualityrequirements to air supply
3
Instrument air supplyunits.
4
4.1 Capacities of instrument supply units 4.2Outlet pressure of instrument air at battery limits of various consumers ..3Safety air supply......... 4.4 Determination of the volume of the air tank Instrument air supplymodetofield instrument 5.1 Single line supply 5.2Trunk and branch supply 5.3Loop supply Instrumentairsupplyto controlroom
(234) (234) (234) (236) (236) ..(236) (237) (238) (238) (238) (238) (239) (239) .. (239) (239) (239) (239) ..(239) (240) ....(240) (240) (241)
5
...
6
6.1 Air supply mode ....... 6. 2Air supply header specifications and air tubing in rear panel 6.3Air valves Instrument air supply pipings 7.1Pipe layout 7.2Air tapping at pipe lines 7.3 Drainage 7.4 Tubing to instrument ends 7.5 Air supply system connections 7. 6The number of spare air tapping and the handling of pipe line's end
.. +
8Tube material selection and sizing ...
8.1 Tube material selection ...... 8.2Tube sizing.
Explanation of wording in this standard List of normative standards Addition:Explanation of provisions
(242) (243)
·230. HG/T 205102014
1 总 则
1.0.1为了统一仪表供气在化工行业的技术要求，推进仪表供气工程设计的规范化，达到技术先进、经济合理、安全适用的目的，制订本规范。 1.0.2 2本规范适用于化工装置测量和控制仪表的供气设计。 1.0.3 3仪表供气系统的负荷包括气动仪表、气动执行机构、电/气转换器等气动设备用气和正压防爆通风用气、仪表修理车间气动仪表调试检修用气、仪表吹洗用气等。 1.0.4 4仪表气源应采用洁净、干燥的压缩空气。应急情况下，可采用氮气作为临时性气源。 1.0.5 5仪表供气设计规范除应符合本规范要求外，尚应符合国家现行有关标准的规定。
· 231· HG/T20510—2014
2 术 语
2.0.1气源 instrument air
维持仪表和执行机构运行的带压气体。 2.0.2 供气系统 airsupplysystem
连通气源与仪表，实现仪表供气的配管网络。 2.0.3耗气量 airconsumption
仪表在工作时所消耗的空气流量。 2.0.4稳态耗气量 tstaticairconsumption
在稳态时，仪表在其工作范围内所消耗的空气的最大流量，通常是用每小时标准立方米表示。 2.0.5最低供气压力lowestpressureofairsupply
维持仪表和执行机构正常工作所需供气管网压力的下限值。
·232. HG/T 20510—2014
3气源质量
3.0.1供气系统气源操作(在线)压力下的露点，应比工作环境或历史上当地年（季）极端最低温度至少低10℃。露点换算见图3.0.1。
55 50 45 40 35 30 25 20 15 10 5
a 0
-5 -10 -15
-20 -25 -30 35 40 45 -50 55 -60
7
-70k -65
-70 -60 -50 -40 -30-20-100 1020 30
大气压下露点，℃
图3.0.1露点换算图
3.0.2仪表空气含尘粒径不应大于3μm，含尘量应小于1mg/m。 3.0.3仪表空气中油含量应小于1ppm。
.233.
