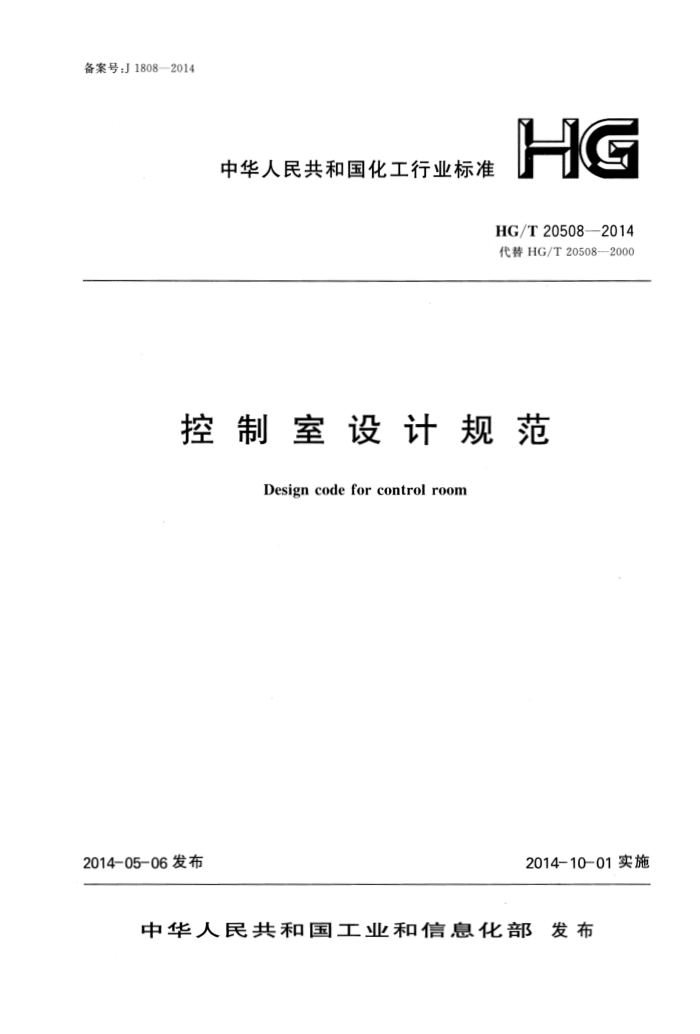

备案号：J1808—2014
HG
中华人民共和国化工行业标准
HG/T20508—2014 代替HG/T20508—2000
控制室设计规范
Design codeforcontrolroom
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国化工行业标准
控制室设计规范
Design code for control room
HG/T20508—2014
主编单位：中石化宁波工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年 三10月1日 HG/T 20508--2014
前言
本规范根据工业和信息化部《关于印发2010年第一批行业标准制修订计划的通知》（工信厅科 [2010]74号文和中国石油和化学工业联合会《关于转发工业和信息化部办公厅<关于印发2010年第一批行业标准制修订计划的通知》的通知》（中石化联质发[2010]222号文的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织中石化宁波工程有限公司修订。
本规范自实施之日起代替《控制室设计规定》HG/T20508一2000。 本规范的主要技术内容：第1部分为总则；第2部分为术语；第3部分为控制室，包括一般规定、
总图位置、布置和面积、建筑和结构、采光和照明、采暖通风空气调节和环境条件、进线方式和室内电缆敷设、设备的安装和固定、健康安全环保设计要求、通信和电视监控系统等；第4部分现场机柜室。
本规范与HG/T20508一2000相比，主要变化如下： 1.将“分散型控制系统中央控制室”改为“控制室”； 2.取消常规仪表控制室内容； 3.增加中心控制室、现场机柜室的相关内容； 4.增加健康、安全、环保设计要求的内容。 本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由中石化宁波工程有限公司负责解释。本规范在执行过程中如有意见和建
议，请与中石化宁波工程有限公司联系（联系地址：浙江省宁波市国家高新区院士路660号，邮政编码：315103，电子邮箱：wangty.snec@sinopec.com），以供今后修订时参考。
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中石化宁波工程有限公司参编单位：中国石油工程建设公司主要起草人：王同尧 严春明 施建设 汉建德 林洪俊 胡玉臣 张少鹏主要审查人：张悦昆 赵柱 徐继荣 孙建文 陈 鹏 于锋 孟海亮 贾艺军童秋阶
孙旭 高 欣 王发兵 张同科 何 蓉 张建一 周一鸣 马恒平 张晋红董萍 王秋红 吴天一 张济航 高文革 周江萍 孙菊霞
· 172· HG/T205082014
目 次
1 总 则， 2 术 语.
(175) (176) (177) (177) (177) (177) (178) (179) (180) (180) (180) (180) (181) (182) (183) (184) (185)
.AAA
.........
+........
控制室 3. 1 一般规定 3.2 总图位置 3. 3 布置和面积 3. 4 建筑和结构 3. 5 采光和照明 3. 6 采暖、通风、空气调节和环境条件 3. 7 进线方式和室内电缆敷设 3.8 设备的安装和固定 3.9 健康、安全、环保设计要求 3. 10 通信和电视监视系统现场机柜室
3
...
..
.
本规范用词说明引用标准名录附：条文说明
.:
173· HG/T205082014
Contents
(175) (176) (177) (177) (177) (177) (178) (179) (180) (180) (180) (180) (181) (182) (183) (184) (185)
General provisions Terms
-
2 3 Control room
3.1 General requirements 3.2 Location on the general layout 3.3Arrangement and area 3.4Architecture and structure 3. 5 Natural lighting and artificial lighting 3.6 Heating,ventilation,air conditioning and environmental conditions 3.7 Line entry mode and indoor cabling 3. 8Installation and fixing of equipment .. 3. 9Health,safety and environment design requirements 3.1oCommunication and CCTV system ......
4Fieldauxiliary room.... Explanation of wording in this standard Normative standards Addition:Explanation of provisions
174 HG/T 20508—2014
1 总 则
1, 0. 1 为了统一控制室在化工行业的技术要求，推进控制室工程设计的规范化，达到技术先进、经济合理、安全适用的目的，制订本规范。 1.0.2本规范规定了控制室、中心控制室、现场机柜室的自动控制工程设计的要求。 1. 0.3 本规范适用于新建、扩建和改建化工工程的控制室、中心控制室和现场机柜室的自动控制设计。 1. 0. 4 控制室设计除应符合本规范要求外，尚应符合国家现行有关标准的规定。
· 175 · HG/T20508—2014
2术 语
2.0.1控制室 controlroom
位于化工装置或联合装置内具有生产操作、过程控制、先进控制与优化、安全保护、仪表维护等功能的建筑物。 2.0.2中心控制室 centralcontrolroom
位于化工工厂内具有全厂性生产操作、过程控制、安全保护、先进控制与优化、仪表维护、仿真培训、生产管理及信息管理等功能的综合性建筑物。 2.0.3现场控制室localcontrolroom
位于化工工厂内公用工程、储运系统、辅助单元、成套设备的现场，具有生产操作、过程控制、安全保护等功能的建筑物。 2.0.4现场机柜室fieldauxiliaryroom
位于化工工厂现场，用于安装控制系统机柜及其他设备的建筑物。
· 176· HG/T 20508—2014
3控制室
3.1一般规定
3.1.1控制室的工程设计应符合职业卫生、安全和环境保护的要求。 3.1.2控制室、中心控制室的设置应根据化工项目的规模和特点，并结合管理和生产模式的不同要求确定。
3.2总图位置
3.2.1不同装置规模的控制室其总图位置应符合下列规定：
1控制室宜位于装置或联合装置内，应位于爆炸危险区域外； 2中心控制室宜布置在生产管理区。
3.2.2对于含有可燃、易爆、有毒、有害、粉尘、水雾或有腐蚀性介质的工艺装置，控制室宜位于本地区全年最小频率风向的下风侧。 3.2.3控制室不宜靠近运输物料的主干道布置。 3.2.4控制室应远离高噪声源。 3.2.5控制室应远离振动源和存在较大电磁干扰的场所。 3.2.6控制室不应与危险化学品库相邻布置。 3.2.7控制室不应与总变电所相邻。 3.2.8控制室不宜与区域变配电所相邻，如受条件限制相邻布置时，不应共用同一建筑物。 3.2.9中心控制室不应与变配电所相邻。
3.3布置和面积
3.3.1控制室应根据管理模式、控制系统规模、功能要求等设置功能房间和辅助房间。控制室的功能房间和辅助房间宜按下列原则设置：
1功能房间宜包括操作室、机柜室、工程师室、空调机室、不间断电源装置（UPS)室、备件室等； 2辅助房间宜包括交接班室、会议室、更衣室、办公室、资料室、休息室、卫生间等。
3.3.2中心控制室的功能房间和辅助房间宜按下列原则设置：
1功能房间宜包括操作室、机柜室、工程师室、空调机室、UPS室、电信设备室、打印机室、网络服务器室备件室、安全消防监控室等；
2辅助房间宜包括交接班室、生产调度室、会议室、更衣室、办公室、资料室、休息室、培训室、急救设备间、卫生间等。 3.3.3控制室的功能房间面积应根据控制系统的操作站、机柜和仪表盘等设备数量及布置方式确定。辅助房间的面积应根据实际需要确定。
177.
