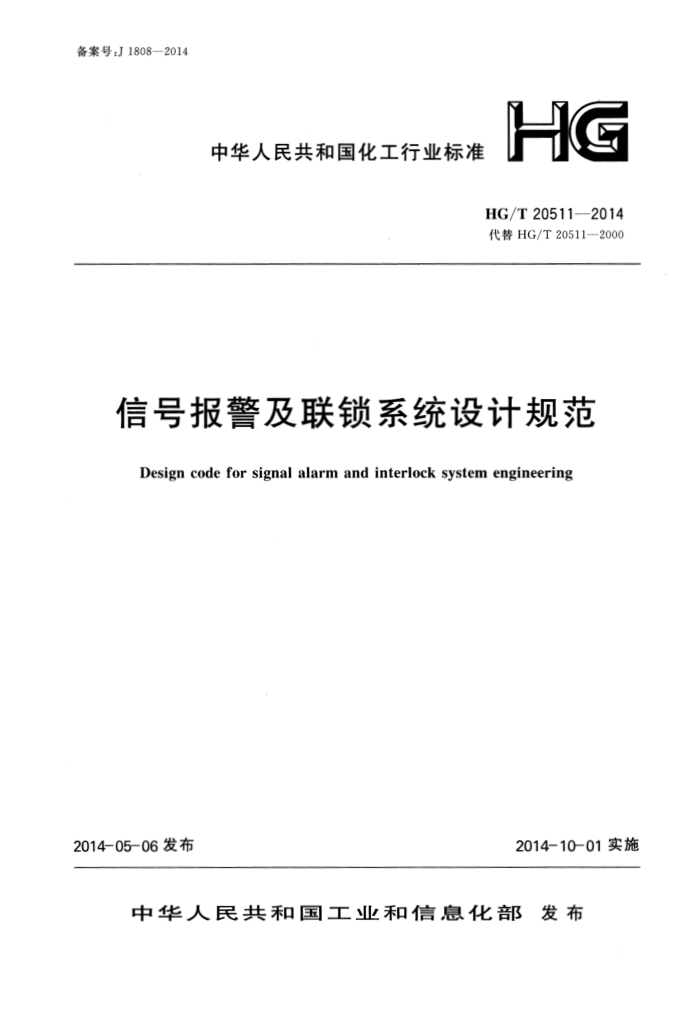

备案号：J1808—2014
HG
中华人民共和国化工行业标准
HG/T20511——2014 代替HG/T20511--2000
信号报警及联锁系统设计规范
Design code for signal alarm and interlock system engineering
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国化工行业标准
信号报警及联锁系统设计规范
Design code for signal alarm and interlock system engineering
HG/T20511—2014
主编单位：东华工程科技股份有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年10月1日 HG/T20511—2014
前言
本规范根据工业和信息化部《关于印发2010年第一批行业标准制修订计划的通知》（工信厅科 [2010]74号文）和中国石油和化学工业联合会《关于转发工业和信息化部办公厅<关于印发2010年第一批行业标准制修订计划的通知》的通知》（中石化联质发[2010]222号文)的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织东华工程科技股份有限公司等单位修订。
本规范自实施之日起代替《信号报警、安全联锁系统设计规定》HG/T20511一2000。 本规范在原行业标准《信号报警、安全联锁系统设计规定》HG/T20511一2000的基础上，由全
国化工自动控制设计技术中心站组织我国自动化仪表行业专家，多次召开相关会议研讨、审查，并根据当前我国国民经济建设的政策方针，吸取近年化工系统在信号报警和联锁设计、施工和运行等方面的科研成果和实践经验，以及试行10多年来各单位的反馈意见进行修订。
本规范的主要技术内容：第1部分为信号报警系统，包括一般要求、发讯器、逻辑控制器、人机接口和报警顺序；第2部分为联锁系统，包括一般要求、传感器、逻辑控制器、最终元件、安全联锁系统硬件故障裕度要求、独立性要求、操作员站等。
本规范与HG/T20511一2000相比，主要变化如下： 1.增加了“术语和缩略语”章节； 2.将原规定的信号报警系统中的“灯光显示单元”、“音响单元”、“按钮”、“用DCS/PLC实现的
报警”章节归并为“人机接口”；
3.删除“辅助输出”； 4.将联锁系统的设计分为安全联锁系统和非安全联锁系统两种类型进行要求； 5.增加联锁系统的“安全联锁系统的故障裕度要求”等章节内容。 本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由东华工程科技股份有限公司负责解释。本规范在执行过程中如有意见和
建议，请与东华工程科技股份有限公司联系（联系地址：安徽省合肥市望江东路70号，邮政编码： 23oo24，电子邮箱：xujirongchinaecec.com），以供今后修订时参考。
本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：东华工程科技股份有限公司参编单位：北京康吉森自动化设备技术有限责任公司
惠生工程（中国）有限公司
主要起草人：徐继荣 马恒平高生军何蓉王明玉主要审查人：孙建文于锋高欣王颖赵柱周一鸣
·
张同科王秋红董萍吴天一 周江萍
·256· HG/T 205112014
目 次
1总 则. 2术语和缩略语
.（259) (260) (260) (261) (262) (262) (262) (262) (262) ... (263) (265) (265) (265) :(266) *.(266) .... (266)
2.1术 语 2.2缩略语信号报警系统 3. 1 一般要求 3.2 发讯器 3. 3 逻辑控制器 3. 4 人机接口 3. 5 报警顺序 4 联锁系统
3
4. 1 一般要求 4. 2 传感器 4.3 逻辑控制器 4. 4 最终元件 4. 5 安全联锁系统硬件故障裕度要求 4.6 独立性要求 4.7 操作员站 4.8设备维护、测试开关的设置 4.9 联锁旁路开关的设置 4.10 联锁复位按钮的设置 4. 11 紧急停车按钮的设置 4.12 工程师站及事件顺序记录站
(267) ... (267) (267) (268) (268) (268) (269) (270) (271) (273)
本规范用词说明引用标准名录附：条文说明
+:
.257. HG/T205112014
Contents
1 General provisions 2 Terms and abbreviations
(259) (260) ·(260) (261) (262) (262) (262) (262) (262) ·(263) (265) ..（265) (265) ·(266) (266) (266) (267) (267) : (267) ·(268) *.(268) (268) (229) (270) (271) (273)
2.1 Terms 2.2Abbreviations Singnal alarm system
3
3.1 General requirements 3.2Message-sending device 3.3 Logic solver ... 3.4 Human machine interface 3.5Alarm sequence Interlock system
4
4..1 General requirements ..... 4.2Sensor 4.3Logic solver 4.4Final element 4.5 Hardware fault tolerance requiements of safty interlock system 4.6 Separationrequiements 4..7 Operation station .......... 4.8Maintenance bypass,test switch 4.9Interlock bypass switch ... 4.10 Interlock reset push button .. 4.11Emergencyshutdownbutton 4.12Engineering workstation and sequence event recorder
.+.
Explanation of wording in this standard Normative standards Addition:Explanation of provisions
.258 HG/T 20511-2014
1 总 则
1.0.1为了统一信号报警及联锁系统工程设计在化工行业的技术要求，推进信号报警及联锁系统工程设计的规范化，达到安全适用、技术先进、经济合理的目的，制订本规范。 1.0.2本规范适用于化工装置新建、扩建及改建项目信号报警及联锁系统的工程设计。 1.0.31 信号报警及联锁系统的工程设计除应符合本规范要求外，尚应符合现行国家有关标准的规定。
·259· HG/T20511—2014
2术语和缩略语
2.1术 大语
2.1.1基本过程控制系统basicprocesscontrolsystem
对来自过程的、与该系统相关设备的以及操作员的输入信号进行响应，并产生输出信号使过程及与该系统相关设备按要求方式运行的系统。该系统不应执行安全完整性等级大于或等于1的仪表安全功能。 2.1.2开关量digitalvariable
开关量是只有两个数值的变量，用来表示事物或事件的状态。也称为“数字变量”。 2.1.3诊断覆盖率diagnosticcoverage
诊断测试检测的部件或子系统的失效率与总失效率之比。诊断覆盖率不包括由检验测试检测到的任何故障。 2.1.4故障裕度faulttolerance
在出现故障或误差时，功能单元继续执行要求功能的能力。 2.1.5逻辑控制器logicsolver
本规范逻辑控制器是指执行一个或多个逻辑功能的设备，它既可以是一个基本过程控制系统的一部分，也可以是安全仪表系统的一部分。 2.1.6最终元件finalelement
本规范最终元件是指执行预先设定的动作，使过程达到预定状态的设备，如阀门、电机等，它是联锁系统的组成部分。 2.1.7人机接口humanmachineinterface
本规范人机接口是指操作人员与信号报警联锁系统之间进行信息交换的手段，如操作员站、灯屏、音响、按钮、报警器、打印机等。 2.1.8联锁系统interlocksystem
当过程参数越限、设备等状态异常以及操作员输入信号时，执行预先设定要求的系统。联锁系统分为安全联锁系统和非安全联锁系统。联锁系统可由传感器和/或发讯器、逻辑控制器、最终元件及相关软件组成。 2.1.9发讯器message-sendingdevice
输出开关量信号的设备 2.1.10按钮pushbutton
按钮是只有一种稳定位置的状态器件。有软件按钮和硬件按钮两种。 2.1.11完余redundancy
采用二个或多个部件或系统分别独立执行同一个功能，并且互为备用及切换。 ·260· HG/T20511—2014
2.1.12 信号报警系统 signalalarmsystem
以声、光等形式表示过程参数越限、设备等状态异常的系统。 2.1.13失效failure
功能单元执行某种功能能力的终止。 2.1.14 4安全失效safefailure
不可能导致安全仪表系统处于潜在危险状态或丧失功能的失效。
2.1.15安全失效分数safefailurefraction
导致安全失效或者可检测出的危险失效的装置总硬件随机失效率分数。 2.1.16 5安全联锁系统safetyinterlocksystem
安全完整性等级为1、2、3的安全仪表系统。 2.1.17仪表安全功能safetyinstrumentedfunction
本规范仪表安全功能是指用一个或多个传感器、逻辑控制器、最终元件等实现的仪表安全保护功能，防止或减少危险事件发生或保持过程安全状态。 2.1.18安全完整性等级safetyintegritylevel
用于规定分配给安全仪表系统的仪表安全功能的的安全完整性要求的离散量等级（SIL1一
SIL4)。SIL4是安全完整性最高等级；SIL1是安全完整性最低等级。 2.1.19安全仪表系统safetyinstrumentedsystem
用于实现一个或几个仪表安全功能的仪表系统。安全仪表系统可由传感器、逻辑控制器、最终元件及相关软件组成。 2.1.20开关switch
开关是具有两种稳定位置的状态器件。有软件开关和硬件开关两种。
2.2缩略语
BPCS basicprocesscontrolsystem（基本过程控制系统） SFF - safefailurefraction（安全失效分数） SIF safetyinstrumentedfunction（仪表安全功能） SIL 一 safetyintegritylevel（安全完整性等级） SIS safetyinstrumentedsystem（安全仪表系统）
-
· 261 ·
