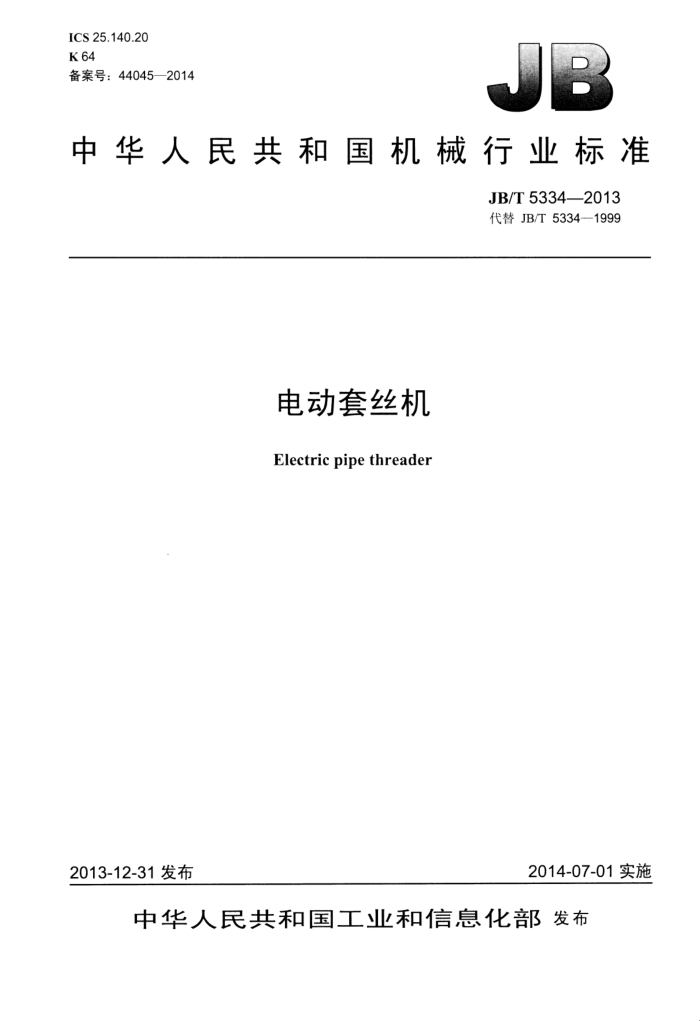

ICS 25.140.20 K 64 备案号：44045—2014
中华人民共和国机械行业标准
JB/T 5334—2013 代替 JB/T 5334—1999
电动套丝机 Electric pipe threader
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 JB/T 5334—2013
目 次
前言 1 范围.. 2 规范性引用文件 3基本参数和型式. 3.1基本参数.. 3.2型式. 4　技术要求， 4.1 般要求.. 4.2 安全要求..… 4.3 外观质量. 4.4 噪声 4.5 电磁兼容性 4.6 加工与装配质量 4.7 温升 4.8 机械危险， 4.9 防锈. 5试验方法. 5.1 外观检查， 5.2 噪声试验. 5.3 电磁骚扰电平测量， 5.4 谐波电流测量， 5.5 电压波动和闪烁测量. 5.6 加工与装配质量检查， 5.7 温升试验. 5.8 耐久性试验 5.9 稳定性和机械危险检查
II
....
.....
......
....
(
.........
.........
.....
5.10 有害物质检查 5.11 其余的试验方法. 6检验规则 7标志、包装、运输及贮存. 7.1标志， 7.2　出厂文件 7.3包装、运输及贮存 8保修期限和附件 8.1保修期限 8.2 附件表1 基本参数表 2 噪声限值
>
.......
.....
1 JB/T 5334-2013
表 3 ，连续骚扰电压限值表4连续骚扰功率限值，表5谐波电流限值，表6卡盘三爪几何公差. 表7滑动力. 表 8 温升限值… 表 9 ，试棒尺寸..
V
.......
4
4
.....
....
...........
1
..6
II JB/T 5334—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5334--1999《电动套丝机》，与JB/T5334—1999相比主要技术变化如下：
-删除原标准“技术要求”中“4.2.3触电保护”“4.2.4起动”“4.2.6泄漏电流”“4.2.7湿热试验” “4.2.8绝缘电阻和介电强度”“4.2.10结构”“4.2.11电源联接”“4.2.12外接导线的接线端子” “4.2.13接地装置”“4.2.14爬电距离和电气间隙”“4.2.15防锈”；在电磁骚扰电平中，增加了“700W<电动机额定功率1000W”和“电动机额定功率 >1000W”两种数据（见4.5.1); 修改了噪声试验前运行的时问（见5.2）； -删除原标准“试验方法”中“5.2触电保护检查”“5.8起动试验”“5.10泄漏电流测量”“5.11湿热试验”“5.12绝缘电阻和介电强度试验”“5.15结构检查”“5.16电源联接检查”“5.18接地装置检查”“5.19爬电距离和电气问隙检查”“5.20防锈试验”； -删除原标准4.2.9中稳定性的要求；增加“有害物质”检查（见4.2.4）。
本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海电动工具研究所。 本标准主要起草人：陈欣、崔陵军、施兆良、李卓俊、吴文俊。 本标准所代替标准的历次版本发布情况为：
JB 5334—1991，JB/T 5334-1999。
II JB/T 5334—2013
表1 基本参数
套制圆锥外螺纹范围
电动机额定功率
主轴额定转速
规格代号
（尺寸代号）
W
r/min
1~2 1~3
50
≥600
≥16
80
≥750
≥10
2
1 ~4 2 2÷～6
≥8
100
≥750 ≥750
150 注：规格是指能套制符舍GB/T3091规定的水、煤气管等的最大公称口径。
>5
3.2型式
套丝机的型号应符合GB/T9088的规定，含义如下：
T□ 0-0
Z
规格代号（能套制的水、煤气管的最大公称直径，见表1）设计序号设计单位代号套丝机（品名代号）电源类别代号建筑道路类（大类代号）
4技术要求
4.1 一般要求 4.1.1 套丝机应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2套丝机应能在下列环境条件下额定运行：
a）海拔不超过1000m; b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3套丝机适用的电源条件为：
a）单相套丝机应能在电源电压为实际正弦波形、频率为额定值的单相交流电源下额定运行； b）三相套丝机应能在电源电压为实际正弦波形，并为实际对称系统、频率为额定值的三相交流电
源下额定运行。
4.1.4 套丝机的额定电压和频率为：
a）交流额定电压：
单相220V; 三相380 V。
b）额定频率：50 Hz。
2 JB/T 5334—2013
表4连续骚扰功率限值
700W<电动机额定功率
电动机额定功率>1000W
电动机额定功率≤700W
频率范围 MHz
≤1 000 W dB (pW) 准峰值随频率线性增人
dB (pW) 准峰值
dB (pW) 准峰值
30～300
49~59
55~65
45~55
4.5.2 谐波电流
套丝机的谐波电流应不超过表5规定的限值。
表5谐波电流限值谐波次数n
谐波类型
最大允许谐波电流A
2.30 1.14 0.77 0.40 0.33 0.21
3 5 7 9 11 13
奇次谐波
0.15 × 15/n
15≤n≤39
1.08 0.43 0.30 0.23 × 8/ n
2 X 6
偶次谐波
8≤n≤40
4.5.3 电压波动和闪烁
套丝机在接入低压公用电网运行时，引起的电压波动值和闪烁值应符合下列规定：
-Pst值应不大于1.0； -Pit值应不大于0.65；在电压变化期问的相对电压变化特性d(t)值超过3.3%的时问不大于500ms; -相对稳态电压变化d.不超过3.3%；最大相对电压变化dmax不超过7%。
如果电压变化由手动开关引起，则不考核Pst和Pit。 4.6加工与装配质量 4.6.1 卡盘三爪回转中心径向圆跳动的公差值及板牙头中心线与主轴中心线的同轴度公差值应符合表 6的规定。
表 6 卡盘三爪几何公差
单位为毫米
圆跳动公差
同轴度公差
规 格 50~80 100～150
0.5 0.8
0.4 0.5
?
