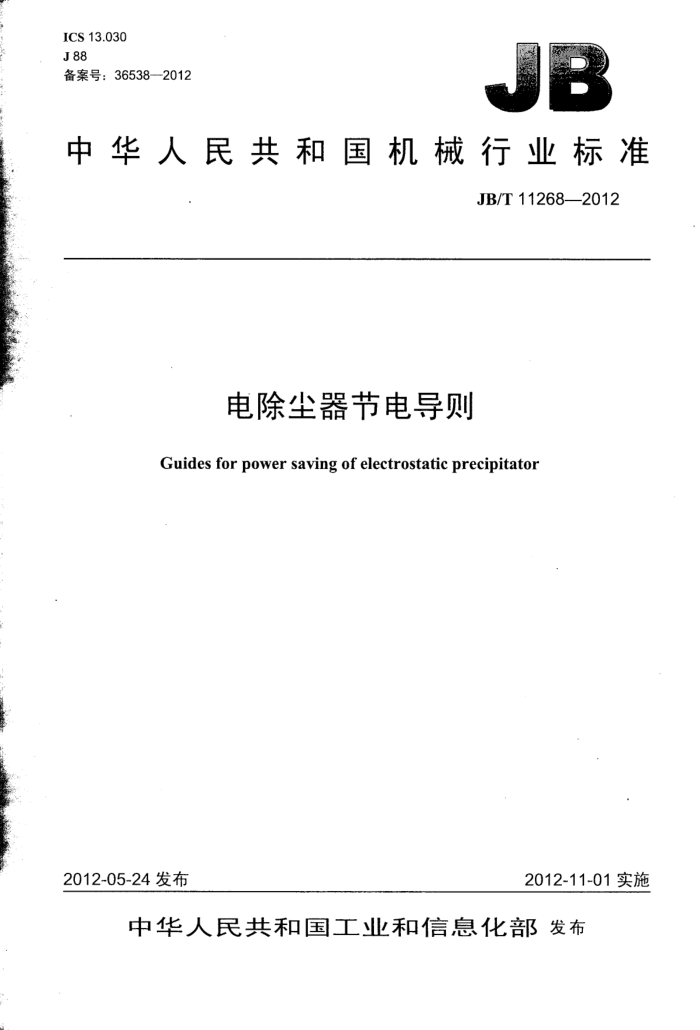

ICS 13.030 J 88 备案号：36538--2012
中华人民共和国机械行业标准
JB/T 112682012
电除尘器节电导则
Guides for power saving of electrostatic precipitator
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 JB/T 11268—2012
目 次
1
前言
范围. 2 规范性引用文件. 3 术语和定义节电控制原则. 4.1烟尘排放浓度控制 4.2对脱硫系统和引风机的影响 4.3综合效益 5电除尘器节电基本条件. 5.1除尘器设备状态 5.2 燃煤品质..…. 5.3运行负荷.. 5.4反电晕... 5.5电控运行方式可调. 6电除尘器节电主要方法.. 6.1高压电源节电方法. 6.2低压电器设备节电方法. 7运行控制.. 7.1手动控制...
...
中e++中中中心
电电业
4
7.2闭环自动控制.. 7.3 运行优化试验与控制 8运行优化调整试验 9电除尘器电耗测量 9.1电除尘器电耗的计量 9.2电度表测量 10 电除尘器节电效果评判
........................
.......
..........
.....
..........
10.1: 电除尘器节电效果的评判参数. 10.2 电除尘器节电率 10.3 电除尘器高压电源节电率… 10.4 电除尘器低压电源节电率附录A（资料性附录）电除尘器节电应用 A.1电除尘器节电优化前期可研 A.2 电除尘器节电改造...
........
........ ..........
..........
电除尘器节电工作管理
A.3
T JB/T 11268—2012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：西安热工研究院有限公司、浙江菲达环保科技股份有限公司、福建龙净环保股份
有限公司、浙江大学、上海激光电源设备有限责任公司等。
本标准主要起草人：张滨渭、王欣、郦建国、郭俊、闫克平、陈宇渊。 本标准为首次发布。
II JB/T 11268--2012
3.5
优化试验 test for operations optimization 为控制、降低烟尘排放浓度和电耗水平，寻求电除尘器的优化运行方式而进行的调整和优化试验。
3.6
电除尘器电耗power consumption of electrostatic precipitator 保证电除尘器正常工作的所有有关电除尘器用电设备的电耗。电除尘器电耗分高压电源电耗和低压
电器电耗。高压电源电耗是指向除尘器电场内供电而进行收尘的高压电源消耗的电能；低压电器电耗是指配套除尘器所有低压电器设备消耗的电能。 3.7
设备用电率 electrostatic precipitator power ratio 一定时间内电除尘器的电耗总量与发电量的比值。
3.8
节电率 efficiency of power saving ratio 电除尘器通过节电优化降低其电耗的比率。即节电降低的电耗与原电耗之比。
4节电控制原则 4.1烟尘排放浓度控制
电除尘器节电应保证烟尘排放浓度不大于GB13223的规定。 烟尘排放检测应符合GB/T13931的规定进行。日常监测应符合HJ/T 75—2007与IHJ/T 76-2007
要求的烟尘颗粒物连续监测系统监测。 4.2对脱硫系统和引风机的影响
1
电除尘器所有节电运行方式不能对电厂脱硫系统和引风机的正常运行造成影响。要保证脱硫设备的正常运行，防止烟气换热器堵灰。不能影响石膏品质；也不能增加引风机的磨损。 4.3综合效益
应对电除尘器节电改造和运行效果进行综合评价。要对电除尘器的改造投资和收益进行比较，还要对脱硫系统和引风机的影响进行评估。要同电除尘器节电的效益与脱硫系统运行、维护费用增加，石膏售价影响和引风机磨损影响所产生的成本进行综合比较。
有关电除尘器节电技术应用问题可参见附录A。 5电除尘器节电基本条件 5.1除尘器设备状态
电除尘器设计上要有裕度，且除尘器设备运行状态良好。除尘器振打清灰效果良好；气流分布均匀；除尘器内极板、极线状态良好，无损坏、无变形。电除尘器设备的检查、维护应符合DL/T461、JB/T6407 和DL/T 514 的规定。保证机组实际运行烟尘排放浓度低于环保要求排放值。 5.2燃煤品质
锅炉燃煤品质的变化可使烟尘和烟气条件向有利于除尘和排放浓度的方向转变。这里主要因素有烟气量、烟气温度、进口烟尘浓度、烟气含湿量；煤的含硫量、灰分、灰成分、灰比电阻、灰粒度。 5.3运行负荷
机组在低负荷下运行，其烟气条件有利于除尘器运行，烟尘排放浓度易于满足环保排放要求，为电除尘器节电提供了有利条件。 5.4反电晕
电除尘器电场内出现严重的反电晕现象，此时电除尘器运行在抑制反电晕的节电的运行方式下，不仅可以节电同时还可提高除尘效率（但要注意，有些反电晕采用节电运行模式除尘效率要下降，在节电
2 JB/T 11268—2012
优化运行时要全面考虑）。 5.5电控运行方式可调
电除尘器电控运行方式及参数应有可调的方式和空间。电除尘器电控运行方式可在各种控制方式（应有间隙供电方式）之间切换，其控制运行的参数（晶闸管导通角，电压、电流极限值，间隙比，控制火花率）存在可调的空间。 6电除尘器节电主要方法 6.1高压电源节电方法 6.1.1高压电源采用停部分电场（或停供电区）的运行方式。 6.1.2降低高压电源的运行参数。 6.1.3　高压电源采用间隙供电运行方式。 6.2低压电器设备节电方法
低压电器节电主要在灰斗、绝缘子电加热上采用温控装置，在保证烟尘和烟气不发生结露时，对电加热的运行和关断进行控制。 7运行控制 7.1手动控制
结合经验参数，可以通过手动的方法调整电除尘控制系统运行方式和参数而达到节电的目的。手动控制可直接在高压柜和低压柜上调节，也可在上位机上调节。应符合JB/T5845--1991与JB/T9688。 7.2闭环自动控制
当电除尘器上位机控制系统配备有节电控制程序，且烟尘连续监测仪器应符合HJ/T75-2007与 HJ/T76一2007要求，能准确反映烟尘排放浓度时，可以依其值的变化和环保排放值的要求自动调节高压和低压电器运行方式和参数，使电除尘器稳定工作在高效、节电状态。 7.3运行优化试验与控制
当烟尘连续监测仪器不能准确反映烟尘排放浓度时，电除尘器可通过运行优化调整试验，掌握其运行规律。并依据其试验结果完善上位机控制系统，使其可以依据燃煤和机组负荷的变化自动切换运行方式和调整运行参数来达到节电的目的。 8运行优化调整试验
电除尘器运行优化调整试验是根据各个电厂燃烧的典型煤种，选取不同负荷并结合吹灰等运行情况进行，在保证烟尘排放浓度达标的情况下，通过试验确定最佳的供电控制方式及相应的控制参数。试验的测试方法应符合GB/T13931和GB/T16157的规定进行。电厂根据优化运行调整试验的结果，确定运行工作制度（卡片）；并对上位机控制功能和程序进行升级改造。 9电除尘器电耗测量 9.1电除尘器电耗的计量
电除尘器的电耗按功率计量，其单位为千瓦（kW)。 9.2电度表测量
采用电度表直接计量测试（可利用电厂6000V除尘器上的电度表直接测试）。即一定时间内的耗电量除以时间即得相应功率；还可结合电厂统计要求计算电除尘器的设备用电率。
按公式（1）计算电除尘器功率：
W
(1)
P-
t
3 JB/T 11268—2012
式中:
-电除尘器的功率，单位为千瓦（kW);
p-
W. 一一定时间内电除尘器消耗的电能，单位为千瓦·时（kW·h);
一计量时间，单位为小时（h）。 按公式（2）计算电除尘器的设备用电率：
Wesp- × 100. Wz
(2)
式中:
电除尘器的设备用电率，%；
e
Wesp 电除尘器一定时间内消耗的电能，单位为干瓦·时（kW·h)： Wz—发电机组一定时间内的发电总量，单位为千瓦·时（kW·h)。 10 电除尘器节·电效果评判 10.1电除尘器节电效果的评判参数
电除尘器的节电效果采用电除尘器节电率的大小进行评价。 10.2电除尘器节电率
电除尘器节电率的计算按公式（3）：
P-P ×100 P
(3)
nw:
式中: nw -电除尘器节电效率，%;
Pi、P2— 电除尘器节电前、后的整个功率，单位为千瓦（kW)。 10.3电除尘器高压电源节电率
电除尘器高压电源节电率的计算按公式（4）：
R - P= ×100. Rg
(4)
Iwg
式中: wg 除尘器高压电源节电率，%；
P1g、P2g -电除尘器节电前、后的高压电源功率，单位为干瓦（kW)。 10.4电除尘器低压电源节电率
电除尘器低压电源节电率的计算按公式（5）：
Ra - Pd ×100 Pd
(5)
Twd
式中: Nwd -除尘器低压电源节电率，%；
Pid、P2d 电除尘器节电前、后的低压电源功率，单位为千瓦（kW）。
4
