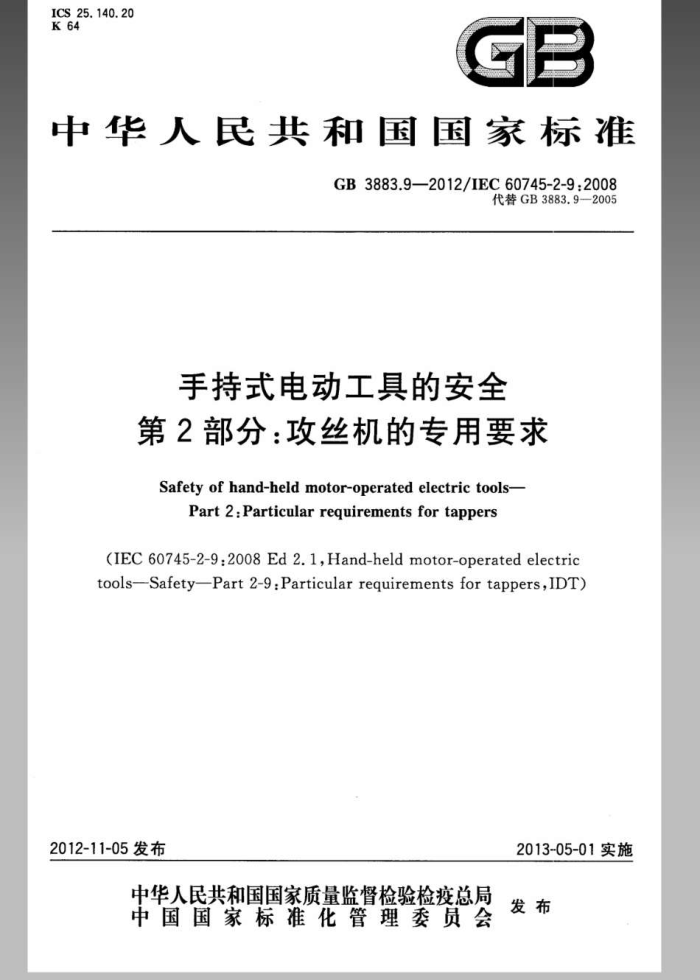

ICS25.140.20 K64
GB
中华人民共和国国家标准
GB3883.92012/IEC60745-2-9.2008
代替GB3883.9—2005
手持式电动工具的安全第2部分：攻丝机的专用要求
Safety of hand-held motor-operated electric tools-
Part 2:Particular requirements for tappers
(IEC 60745-2-9.2008 Ed 2.1,Hand-held motor-0perated electrio toolsSafety-Part 2-9.Particular requirements for tappers,IDT)
2012-11-05发布
2013-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准手持式电动工具的安全
第2部分：攻丝机的专用要求 GB3883.9—2012/1EC60745-2-92008
+
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：（010)64275323发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
萧
开本880X12301/16 印张0.75 字数14千字
2013年4月第一版 2013年4月第一次印刷
囍
书号：155066·1-46270定价 F16.00元
如有印装差错 售由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB3883.9-2012/1EC60745-2-9.2008
目 次
前言范围
II
工
2规范性引用文件 3 术语和定义一般要求
试验一般要求空章分类标志和说明书
5
6
7
8 9 防止触及带电零件的保护 10 起动
11 输人功率和电流 12 发热 13 泄漏电流 14 防潮性 15 电气强度 16 变压器及其相关电路的过载保护 17 耐久性 18 不正常操作 19 机械危险 20 机械强度 21 结构 22 内部布线 23 组件 24 电源联接和外接软线 25 外接导线的接线端子 26 接地装置 27 螺钉与联接件 28 爬电距离、电气间晾和绝缘穿通距离 29 耐热性、阻燃性和耐电痕化 30 防锈 31 辐射、毒性和类似危险附录
6
一
中
2
1 GB3883.9—2012/IEC60745-2-9.2008
附录K（规范性附录） 电池式工具和电池盒附录L（规范性附录）提供电源联接或非隔离源的电池式工具和电池盒参考文献
S
00.0000. ....................
1
GB3883.9-2012/IEC60745-2-9.2008
前 #言
本部分的全部技术内容为强制性。 GB3883《手持式电动工具的安全》是关于手持式电动工具的安全标准，由第1部分通用要求和第
2部分专用要求组成。GB3883《手持式电动工具的安全》的组成如下：
GB3883.1《手持式电动工具的安全：第一部分：通用要求》 GB3883.2手持式电动工具的安全第2部分：螺丝刀和冲击扳手的专用要求》 -GB3883.3手持式电动工具的安全第二部分：砂轮机、抛光机和盘式砂光机的专用要求》
GB3883.4《手持式电动工具的安全第2部分：非盘式砂光机和抛光机的专用要求》 —GB3883.5手持式电动工具的安全 第二部分：圆锯的专用要求》 GB3883.6《手持式电动工具的安全第2部分：电钻和冲击电钻的专用要求》 GB3883.7手持式电动工具的安全 第2部分：锤类工具的专用要求》 -GB3883.8手持式电动工具的安全 第2部分：电剪刀和电冲剪的专用要求》 GB3883.9手持式电动工具的安全 第2部分：攻丝机的专用要求》 GB3883.10《手持式电动工具的安全 第二部分：电创的专用要求》
GB3883.11手持式电动工具的安全 第2部分：往复锯（曲线锯力锯）的专用要求） GB3883.12《手持式电动工具的安全 第2部分：混凝土振动器的专用要求》
GB3883.13《手持式电动工具的安全 第二部分：不易燃液体电喷枪的专用要求 GB3883.14《手持式电动工具的安全 第二部分：链锯的专用要求》
GB3883.15《手持式电动工具的安全 第二部分：修枝剪的专用要求》 GB3883.16《手持式电动工具的安全 第二部分：钉钉机的专用要求》 GB3883.17《手持式电动工具的安全第二部分：木铣和修边机的专用要求》
GB3883.18《手持式电动工具的安全 第二部分：石材切割机的专用要求》
GB3883.19《手持式电动工具的安全第2部分：管道疏通机的专用要求》 —GB3883.20《手持式电动工具的安全第2部分：捆扎机的专用要求》 GB3883.21《手持式电动工具的安全第2部分：带锯的专用要求》
GB3883.22《手持式电动工具的安全第二部分：开档机的专用要求》 本部分为GB3883的第2部分：攻丝机的专用要求。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替GB3883.9一2005《手持式电动工具的安全第二部分：攻丝机的专用要求》，与
GB3883.9—2005比较，主要变化如下：
在“机械强度”中，20.5不适用：在“结构”中，增21.32不适用一修改了附录K、附录Li 一对8.1.12.4进行编辑性修改。 本部分使用翻译法等同采用IEC60745-2-9：2008（2.1版）《手持式电动工具的安全第2-9部分：
攻丝机的专用要求》，与等同采用IEC60745-1：2006（4.0版）《手持式电动工具的安全第一部分：通用要求》制定的GB3883.1一2008《手持式电动工具的安全第一部分：通用要求》一起使用。
本部分中写明适用”的，表示GB3883.1一2008中的相应条文适用：本部分中写明“改换的，则应以本部分中的条文为准：本部分写明“修改的，表示GB3883.1-2008相应条文中的相关内容应以本
m GB3883.9-2012/IEC60745-2-9.2008
部分修改后的内容为准，而该条文中其他内容仍适用：本部分写明增加”的，表示除了符合GB3883.1- 2008的相应条文外，还应符合本部分中所增加的条文。
本部分由中国电器工业协会提出。 本部分由全国电动工具标准化技术委员会（SAC/TC68）归口。 本部分起草单位：上海电动工具研究所。 本部分主要起草人：陈建秋、李宏照、刘江、吴文俊。 本部分的历次版本发布情况为：
GB3883.9-1985.GB3883.9—1991.GB3883.92005。
IV
GB3883.9-2012/IEC60745-2-9:2008
手持式电动工具的安全第2部分：攻丝机的专用要求
1范围
除下述条文外，GB3883.1—2008的这—章适用。 增加：本部分适用于攻丝机。
2规范性引用文件
GB3883.1-2008的这章适用。
3术语和定义
除下述条文外，GB3883.1一2008的这一章适用。 增加的定义：
3.101
攻丝机tapper 用于切制内螺纹的工具。
4一般要求
GB3883.1—2008的这一章适用。
5试验一般要求
GB3883.1—2008的这一章适用。
6空章
7分类
GB3883.1—2008的这一章适用。
8标志和说明书
除下述条文外，GB3883.1一2008的这一章适用。 8.1增加：
1 GB3883.9—2012/IEC60745-2-9:2008
在第4个破折号后增加：
一原产地：另外，工具应标有如下内容：
一能切制的最大螺纹直径，单位为毫米（mm）。 除非工具上另有规定，该直径应指在具有抗拉强度为390N/mm，厚度为螺纹直径2倍的钢板上
切制出ISO公制螺纹的直径。
9防止触及带电零件的保护
GB3883.1一2008的这一章适用。
10起动
GB3883.1—2008的这—章适用。
11输入功率和电流
GB3883.1一2008的这一章适用。
12发热
除下述条文外，GB3883.1一2008的这一章适用。 12.4改换为：
工具断续运行30个周期或直到热稳定，取首先达到者。每个周期由30s连续运行期和90s断电停款期组成。运行期间通过测功机调节工具负载使其达到额定输人功率或额定电流，温升在“接通”期结束时进行测量。应制造商的选择，工具可以连续运行直到热稳定状态。
13泄漏电流
GB3883.1—2008的这章适用。
14防潮性
GB3883.1-2008的这--竞适用
15电气强度
GB3883.12008的这-章适用。
16变压器及其相关电路的过载保护
GB3883.1一2008的这—一章适用。
2
