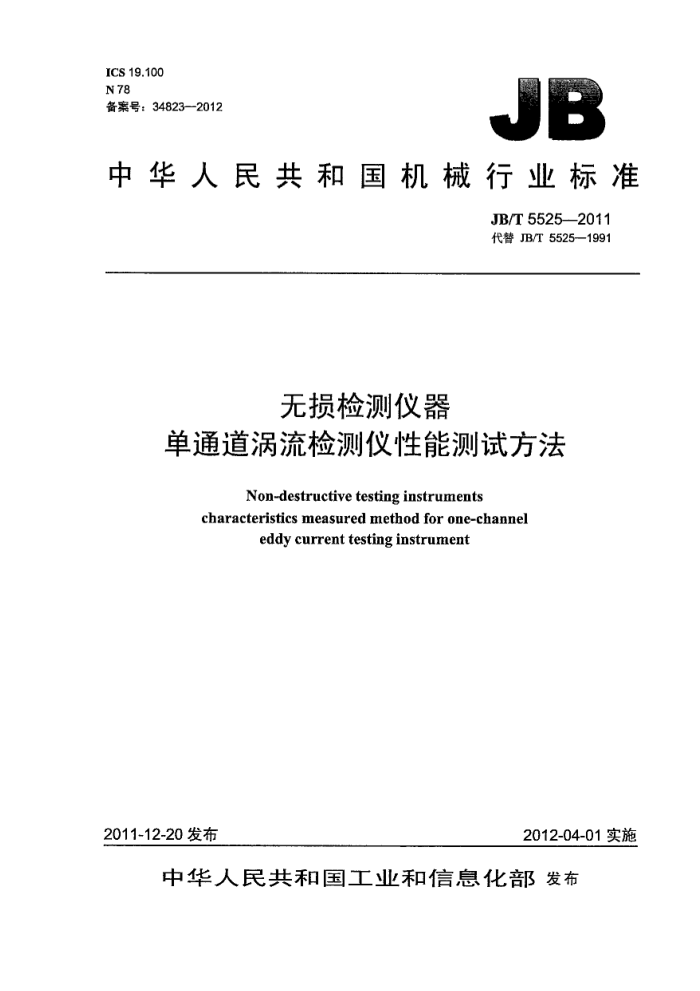

ICS 19.100 N78 备案号：34823—2012
JB
中华人民共和国机械行业标准
JB/T5525—2011 代替JB/T5525—1991
无损检测仪器
单通道涡流检测仪性能测试方法
Non-destructive testing instruments
characteristics measured method for one-channel
eddy current testing instrument
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T5525—2011
目 次
前言， 1范围. 2规范性引用文件， 3术语和定义. 4技术要求. 4.1环境与工作条件， 4.2性能. 5涡流仪特性测量
....I ..
.
.+
..
.1 .1 .1 ..
.
..
++4
++*
..
.1 .4 .4 .6 .7 ... 12 .12 .12 .. 12 .13 .14 .15 .16 .
...
5.1 发生器单元 5.2 输入级特性 5.3 信号处理 6 检验 6.1 一般要求， 6.2 检验的级别... 6.3 检验程序， 6.4 修正操作，附录A（资料性附录）差频法原理附录B（资料性附录）在涡流仪输出O和输入I之间线性范围内的测量方法附录C（规范性附录）输入阻抗的替代测量法
.. ...
++
.......
...
*..
+++++*
**+
...
图 1 涡流仪功能框图图2 信号发生器单元的内部阻抗示意图. 图3 对应饱和输出电压的最大输入容限电压的测量. 图4 频率响应.. 图5 测量共模抑制的配置图，图A.1 解调电路... 图B.1 线性范围的确定、 图C.1 测量输入阻抗的配置图，表1 叙述数据设置表格的示例. 表2 相位角度值与理论值对比表表3 检验程序级别，
.
.5 .7 .8 ...1 ....14 .15 .16 ... 10 ...10 ....13
..
.**.*
**
-..
.
E
-
1 JB/T5525—2011
前言
本标准代替JB/T5525一1991《涡流探伤仪性能测试方法》。 本标准与JB/T5525一1991相比，主要变化如下：
一重新编写了本标准的前言（本版的前言，1991版的前言）；修改了标准名称，将《涡流探伤仪性能测试方法》修改为《无损检测仪器 单通道涡流检测仪性能测试方法》； -将原标准中“检验”一词改为“检测”。
本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准负责起草单位：长春机械科学研究院有限公司。 本标准参加起草单位：爱德森（厦门）电子有限公司。 本标准主要起草人：郭健、林俊明。 本标准所代替标准的历次版本发布情况为：
-JB/T5525—1991
III JB/T5525—2011
无损检测仪器 暑单通道涡流检测仪性能测试方法
1范围
本标准规定了涡流检测仪性能测试方法。 本标准适用于单通道涡流检测仪（以下简称涡流仪）。对于多通道涡流检测仪的相关部分也可参照
使用。
本标准未给出性能检验指标，也未规定验收准则，这些内容在应用技术文件中给出。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括劫误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T12604.6无损检测术语涡流检测 3术语和定义
GB/T12604.6中确立的术语和定义适用于本标准。
4技术要求 4.1环境与工作条件
涡流仪应在下列条件下正常工作： a）（0～50）温度范围内； b）相对湿度不超过85%； c）周围无强烈振动、无腐蚀性介质和无较强电磁场干扰的环境中； d）交流电源电压的变化在额定电压的土10%以内。
4.2性能 4.2.1一般性能
应在涡流仪预热时间结束后进行性能测试。 图1中各个单元适用于涡流仪的功能特性。必要时，涡流仪的电性能由制造者提供。某些性能可以
根据第5章描述的方法进行检测。 4.2.2功能框图
典型的通用涡流仪功能框图如图1所示。
发生馨口驱动探头 输入上 高馨信号低额信号平街滤波
-
解调
计算机控制系统
显示 键盘 增益控制图1涡流仪功能框图
打印 JB/T5525—2011
4.2.3 发生器单元
激励源：发生器单元。 在交流激励条件下，（正弦、三角和矩形等波型）电性能定义如下。
发生器的类型：电流或电压；激励的类型：单一频率；频率设置：范围、步长、额定值偏差；谐波失真；一激励电压设置：范围、步长、额定值偏差、最大输出电压和电流。
4.2.4输入级电性能
输入级是探头与仪器的接口。要求在输入级进行阻抗匹配和信号放大。 输入级电性能定义：
输入阻抗与频率的相互关系：增益设置范围、步长、额定值偏差；
-
最大输入电压；相关共模工作参数。
4.2.5高频信号处理 4.2.5.1高频滤波
高频滤波减少与检测结果无关的频率分量，消除干扰。 在信号解调前使用的滤波器称之为载波频率滤波器（高频滤波器）。通常采用带通滤波器的形式，
抑制与激励信号频率没有任何关系的信号频率。
高频滤波的电性能：
增益；衰减3dB带宽：衰减比；传输响应。
4.2.5.2高频放大
高频放大电性能：
增益设置范围、步长、额定值偏差；输入信号范围：带宽；输出信号饱和电平。
4.2.5.3解调
同步解调是从高频信号提取矢量分量。 解调的正极性信号的延迟将引起信号失量顺时针旋转。解调信号的极性应是正向的，并应被确认。 解调信号的电性能：
基准信号波形，例如正弦、矩形和脉冲波；每个基准信号波形的带宽；相关相位的幅值偏差；相关相位的相位偏移角度。
幅值解调是从高频信号提取低频幅值变量。
4.2.6解调信号处理 4.2.6.1矢量放大
一般地，失量放大包含两个设计相同的传输通道。同步解调产生的矢量分量由这两个通道协同放大。
2 JB/T5525-2011
在某些检测仪器中可以用不同的增益放大这些分量。
矢量放大电性能定义为：
一增益设置范围、步长、标称值偏差：一输入信号范围；通带宽度；
输出饱和电平。
4.2.6.2低频滤波
解调后使用的滤波器与低频滤波器有关（LF滤波器）。选择适合使用的滤波器的频带宽度，例如探头摆动、扫查速度等。
低频滤波电性能：
增益；衰减3dB带宽；衰减比；暂态响应。
4.2.6.3相位设置
相位设置可以改变解调信号矢量的复平面显示的相位。 相位设置的电性能：
范围；步长；相位设置引起的信号幅值的变化；显示相位与实际相位转角偏差。
4.2.7输出和信号显示
显示的类型可以是指针式、硬拷贝或显示器。 显像的类型可以是复平面、时基、条形图或成像。 相关性能包括：
一尺寸；栅格的最大值和最小值；一满刻度显示的电压和时间范围：传递因数，例如每小格的电压值；线性度；带宽。
可以是模拟、 数字或逻辑输出。 模拟输出的电性能定义为：
电压或电流范围；输出阻抗；一线性度；一带宽。 数字输出的电性能定义为：
串联或并联； -电压和电流的级别；速度和格式化；采样比； A/D分辨力、范围和线性度。
- JB/T5525—2011
逻辑输出的电性能：
-电压和电流级别；设置延迟；滞后作用；一有源高、低电平。
4.2.8数字化 4.2.8.1一般要求
实现数字化时，应定义如下电性能：
在信号处理过程中的数字化程度；数字技术； -A/D分辨力；采样比。
-
由厂商提供的信息应包括4.2.8.24.2.8.5的数据参量。 4.2.8.2数字化程度
信号解调前或解调后都可以实现数字化。 4.2.8.3数字技术
可以利用内部时钟或外部编码器实现数字技术。 4.2.8.4A/D分辨力
A/D分辨力是将输入电压标称值变化成二进制数字的能力。 可以直接通过最大输入电压和分辨力读取二进制数字，二进制数字是一个相当有用的信息。
4.2.8.5采样比
在A/D变换中使用的采样比用频率（Hz）表示。 5涡流仪特性测量 5.1发生器单元 5.1.1激励频率 5.1.1.1定义和测量条件
在仪器带负载的情况下对信号发生器输出频率进行测量。 示值误差E（%）按公式（1）计算：
E -4_mx100...
.(1)
Va
式中： Va—示值： V—被测量值。 应对整个被测量频率范围内的最大误差模量提出报告。
5.1.1.2测量方法
可以使用差频法、频率计或频谱分析仪测量频率。 5.1.2谐波失真 5.1.2.1定义和测量条件
根据信号发生器产生的正弦波信号谐波分量，测量其与纯正弦波信号的偏差。 利用失真因子K描述谐波失真，按公式（2）计算：
K=EU?...
(2)
K给出近似值，见公式（3)：
4 JB/T5525—2011
-U
(3)
U
式中： U--交流分量方均根值； U- 次谐波（基波）方均根值； Un次谐波方均根值。 根据5.1的要求，应在带载仪器的信号发生器输出端测量失真因子。 仪器在多频率条件下，应使用有效的测量仪器，例如频谱分析仪。 对每个频率的最大失真因子应做出说明。
5.1.2.2测量方法
使用失真因子电桥、频谱分析仪或高通滤波器测量失真因子。 5.1.3源阻抗 5.1.3.1定义和测量条件
源阻抗Z，是信号发生器单元的内部阻抗，见图2a）和图2b），在其各自输出端进行测量。
源阻抗 Z.
电压源
a）电压源信号发生器
源阻抗Z
源阻抗Z
电流源
V=Z.
电流源信号发生器
等效电压源信号发生器
b）电流源信号发生器
图2信号发生器单元的内部阻抗示意图
5.1.3.2测量方法
若将源阻抗Z作为纯电阻考虑，可以推荐使用此方法。 信号发生器的输出用一个电阻R加负载（标称值50Q)。用一个适宜的电压表测量电压V1。验证
被测值应低于最大输出电压。
用电阻R2（通常R2=0.5R）替换R并测量V2: 源阻抗Z用欧姆表示，按公式（4）计算：
