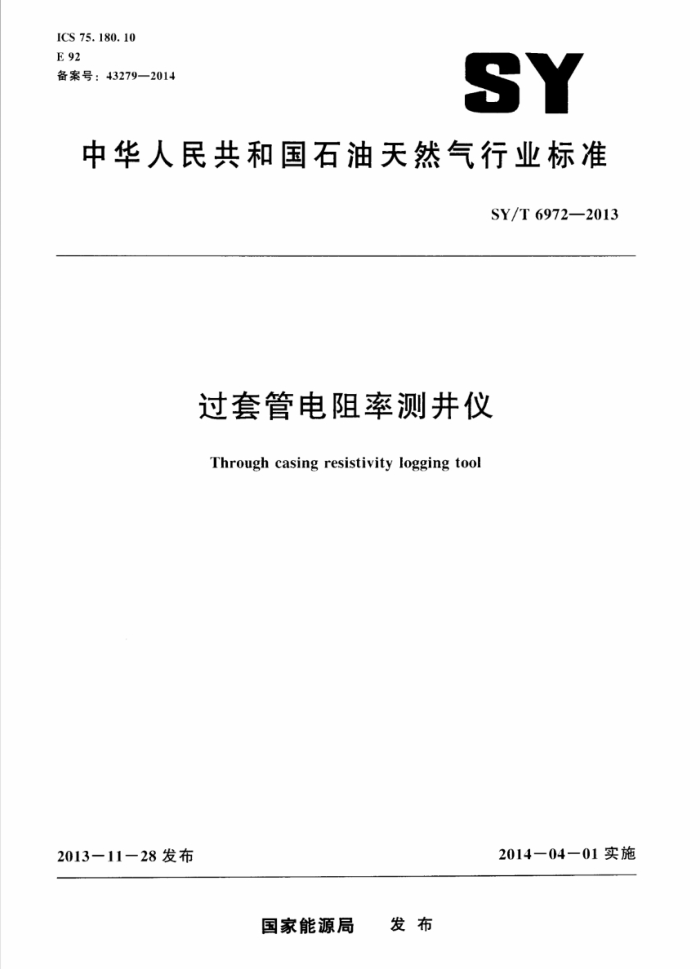

过套管电阻率测井仪
Through casing resistivity logging tool
2014-04-01实施
2013—11—28发布
国家能源局 发布 SY/T6972—2013
目 次
前言
范围 2 规范性引用文件
原理与组成 3. 1 原理 3. 2 组成要求 .1 外观要求 4. 2 电气安全要求 . 3 环境条件 . 供电 . 5 技术性能 .6 连续工作时间 . 7 平均故障间隔时间（MTBF）
3
组合测井功能 . 9 测井试验试验方法 5. 1 试验设备 5. 2 外观检查 5. 3 电气安全性能试验 5. 4 环境条件试验 5. 5 供电试验 5.6 技术性能试验 5. 7 连续工作时间试验 5. 8 平均故障间隔时间试验 5.9 组合测井功能试验 5.10) 测井试验 6检验规则 6.1 出厂检验 6.2 型式试验 7标志、包装、运输和贮存
.H
1
-
-
7.1 标志 7. 2 包装 7.3运输 7.购存 SY/T 6972—2013
前言
本标准按照GB/T1.1-2川9《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团西部钻探工程有限公司测井公司。中国石油集团测井有限公司技
术中心
本标准主要起草人：彭原平，包德洲、余刚、张悦、陈斌。鲁保平、杨哲、李妙侠。
二 SY/T6972—2013
过套管电阻率测井仪
1范围
本标准规定了过套管电阻率测井仪（以下简称仪器）的原理与组成、要求试验方法、检验规则、标志，包装，运输和贮存。
本标准适用于仪器的设计。制造，检验和质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB4793.1一20H17测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T6587.6电子测量仪器运输试验 GB/T 13384 机电产品包装通用技术条件 GB/T24342 工业机械电气设备保护接地电路连续性试验规范 SY/T5132 石油测井原始资料质量规范 SY/T5134 石油勘探开发仪器基本环境试验方法 试验G：振动（正弦）试验 SY/T5158 石油勘探数控测井系统技术条件 SY/T5218 石油勘探开发仪器基本环境试验方法 试验A：高温试验 SY/T5221 石油勘探开发仪器基本环境试验方法 试验B：冲击试验
3原理与组成
3.1原理
仪器发射电极向套管和套管外地层发射大功率的低频脉动电流，电流大部分在套管中流动。小部分电流通过套管进人地层。仪器测量电极紧贴套管内壁测量套管上的电位分布。确定流人地层的电流，求出地层的电阻率。 3.2组成
仪器主要由电子线路短节、电极系，电极控制系统及大功率电流发射系统组成。
要求
4.1外观要求 4.1.1 仪器外壳应无腐蚀，表面光洁，标志清晰、正确。 .1.2仪器连接应牢固可靠无卡扣、滑扣和咬死现象，外壳螺纹无毛刺。
1 SY/T 6972-2013
.1.3仪器电路连线整齐。插头插座接触良好。 4.2电气安全要求
.2.1 绝缘强度
仪器电源输人端与外壳之间施加50Hz，有效值1.5kV试验电压，历时1min·不应出现飞弧或者击穿现象。 4.2.2泄漏电流
泄漏电流应符合GB4793.1—20H07中6.3的有关规定。 .2.3保护接地
保护接地应符合GB4793.1—2007中6.5.1的有关规定，接地电阻不应大于10Q。 4.2.4绝缘电阻
测量探头上各电极间的绝缘性应大于100MQ［500V（DC)] 4.3环境条件 . 3. 1 最高工作温度与压力
仪器的最高温度与最高下作压力见表1。
表1 仪器最高工作温度与最高工作压力
最高工作温度
最大承受压力
分档 A L5 "
MPa Gll 74 101
125 155 175
仪器最高工作温度压力时，持续工作时间大于或等于2h。
.3.2振动
振动要求如下：
频率范用：5Hz~100Hz~5Hz b) 振动加速度：29.4m/s。
aJ
扫频速率：1oct/mine d) 振动时间：不少于30min。
C)
4. 3. 3 冲击
冲击要求如下：
冲击加速度：400m/s。 b) 脉冲持续时间：11ms±1m%。 c 冲击次数：轴向一次。 d) 波形：半正弦波。
a)
2 SY/T 69722013
4.3.运输振动
运输振动要求如下： a） 振动期率：5Hz10Hz20Hz30Hz可选。 b) 振动加速度：9.8m/s。
持续时间：30min。
c2
4.供电 . 1 电极推靠电流：<1A。 4. 4. 2 发射电流：>5A。 4. 4. 3 仪器电路工作电流：250mA或按产品设计规定执行 4. 5 技术性能 4. 5. 1 电阻率测量范用：10·m-1000·ms , 5. 2 电阻率测量相对误差：±10%。 4. 5.3 探针推靠力：2150N。 4. 5. 4 适用套管范围：127mm~177.8mm 1.6 连续工作时间
连续T作时间：≥48h。 4.7 平均故障间隔时间（MTBF)
平均故障间隔时间（MTBF）：≥36h。 4.8组合测井功能
仪器应与接箍、伽马仪器组合测井。 4. 9 测井试验
在模拟并或试验并进行测井试验，测井资料质量应符合SY/T5132要求。
5试验方法
5.1试验设备
试验设备主要包括：
数字万用表（四位半型）。 双踪示波器（大于100MHz）。 兆欧表（250V）。 泄漏电流测试仪。 测力计。 专用校验装置 工（刻度筒，校验电阻盒、套管刻度环、模拟制岩电阻）。 过套管电阻率专用面板。 一遥测仪器。 —环境试验设备 温度试验箱。振动试验台冲击试验台、高温高压试验装置、模拟运输振动
3 SY/T6972—2013
试验台）。
5.2外观检查
用手感。目测法检查仪器外观质量，结果应符合丰1的要求。 5.3电气安全性能试验 5.3.1绝缘强度试验
仪器处于非工作状态，电源开关置于接通位置。仪器电源输人端与外壳之间施加50Hz、有效值 1.5kV试验电压，击穿报警电流设定为5mA，历时1min应符合.2.1的要求。 5.3.2泄漏电流试验
用泄漏电流测试仪进行测试，应符合4.2.2的要求。 5.3.3保护接地试验
按照GB/T24342的要求进行试验。应符合4.2.3的要求 5.3.4绝缘电阻试验
用兆欧表测量探头上各电极间的绝缘，应符合4.2.的要求。 5.环境条件试验 5.4.1温度试验
按SY/T521H规定的方法进行试验： a）将电子线路短节放人温度试验箱内，测量电极放人专用校验装置，探头与电子线路短节
连接。 h） 连接过套管电阻率专用面板：启动测井软件系统，按4.的要求供电。供推靠电流。保证测
量电极与刻度简接触良好：供发射与T作电流，按表2的要求记录数据 c 将温度实验箱逐渐升温。重复5.4.1b）的T作，分别测试并记录80℃，10%.125℃。
155℃，175℃仪器测量数据：在仪器规定的最高工作温度下恒温2h并记录数据。 d) 将各温度点电阻测量值按公式（1）计算相对误差，其结果应符合4.5.2的要求。
Y=「A,-A.|/A.X100%
(1)
式中： y 相对误差： A.---测量的电阻率。单位为欧姆米（α·m） A.-·标准电阻率，单位为欧姆米Q·m）。
-
5.4.2高温高压试验
按SY/T5158规定的方法进行试验，测试步骤如下： a) 将仪器电子线路短节外壳和测量探头连接，上下端装好承压堵头和护帽。 b) 将仪器放人到高温高压井简内。 c): 按4.3.1的规定加温加压，恒温恒压2h。 d)i 卸压后，取出仪器，用兆欧表检查仪器测量探头上各电极间的绝缘性。应大于1M。
1 SY/T6972-2013
将仪器电子线路装人仪器外壳，测量电极放人专用校验装置：探头与电子线路短节连接，连
e
接过套管电阻率专用面板启动测井软件系统按.4的要求供电。供推靠电流，保证测量电极与刻度简接触良女好广：供
门
测量与工作电流，按表2的要求记录数据，计算电阻测量值相对误差（测试高温高压试验前后的性能参数）：结果应符合4.5.2的要求
5..3振动试验
按SY/T5134规定的方法进行试验： a) 试验前。检查仪器外观和性能。 b）将仪器固定在振动试验台上。不通电，按4.3.2规定的参数进行试验 c）试验结束后。检查仪器外观和测试仪器性能。结果应符合.1和4.5的要求。
5. . 冲击试验
按SY/T5221规定的方法进行试验：） 试验前。检查仪器外观和性能。 h） 将仅器固定在冲击试验台上．不通电，按.3.3规定的参数进行试验
试验结束后。检查仪器外观和测试仪器性能·结果应符合.1和4.5的要求。
5.4.5 运输振动试验
按GB/T6587.6规定的方法进行试验： a 试验前，检查仅器外观和性能： b): 将仪器固定在运输振动试验台上，不通电。按4.3.4规定的参数进行试验。 c)i 试验结束后。检查仪器外观和测试仅器性能．结果应符合.1和4.5的要求
5.5供电试验
连接过套管电阻率专用面板给仪器供电，用数字万用表测量缆头电压。电流与供电频率。结果应符合.4的要求。 5.6技术性能试验 5.6.1 测量范围和相对误差试验
试验方法如下： a） 检查仪器外观。 b) 按图1所示：将仅器放人刻度筒，连接校验电阻盒和连接线：测量电极放人专用校验装置。
探头与电子线路连接连接过套管电阻率专用面板，启动测井软件系统：按.的要求供推靠电流，将测量电极系探针推靠到刻度筒的管壁，确认择针与刻度简的管壁接触良好。
d> 模拟用岩电阻取值为20mQ4m.按表2设置校验电阻率盒档位：按.4的要求供电测
量，≤50·m的档位每档至少测得三次.取其平均值：>502·m的档位每档至少测量五次．取其平均值：记录电阻测量值。 转换校验电阻盒挡位。重复步骤5.心.1山）。直到校验电阻盒的电阻值测完为止。
el
f）测量电阻值与校验电阻盒标称值误差应符合.5.2要求
5
