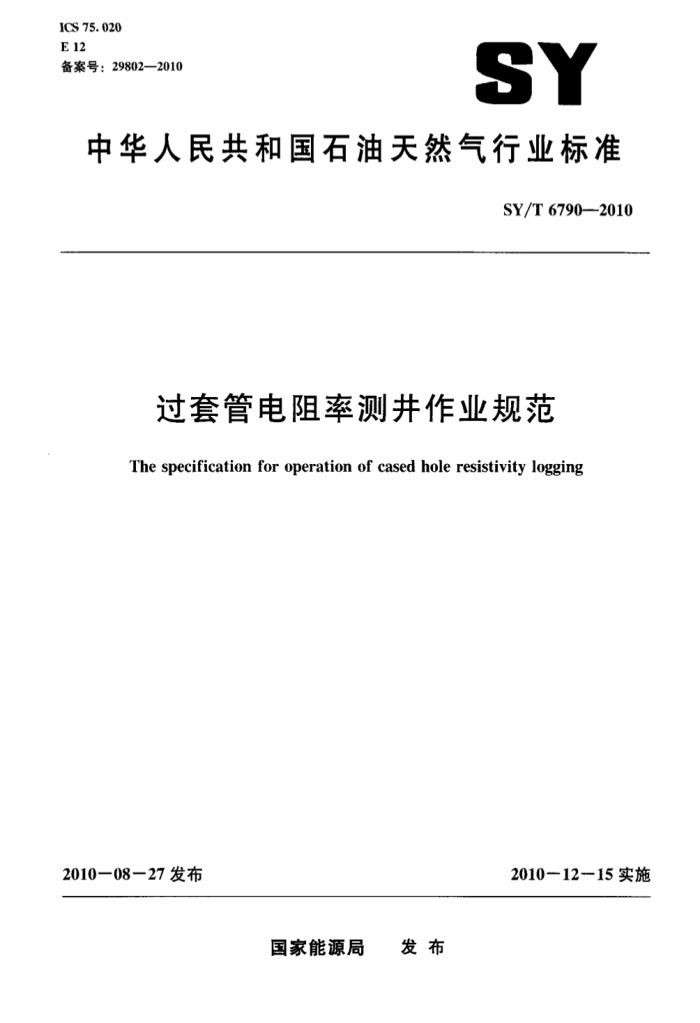

ICS 75.020 E12 备案号：29802—2010
SY
中华人民共和国石油天然气行业标准
SY/T6790-2010
过套管电阻率测井作业规范
The specification for operation of cased hole resistivity logging
2010-1215实施
2010一08一27发布
国家能源局 发布 SY/T 6790—2010
目 次
前言
T
范围 2 规范性引用文件 3 仪器适用范围 4 下井仪器车间校验
1
测前准备 6 测前设计原则
5
-.
测井 8 质量要求 SY/T6790—2010
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由石油测井专业标准化委员会提出并归口。 本标准主要起草单位：中国石油集团长城钻探工程有限公司测井公司。 本标准参加起草单位：中国石油集团西部钻探测井分公司、大庆油田有限责任公司测试技术服务
分公司。
本标准起草人：张杨、姜春玲、赵宝成、于飞、陈小安、程祥、关振显。
I SY/T6790—2010
过套管电阻率测井作业规范
1范围
本标准规定了过套管电阻率测并的仪器适用范围，下井仪器车间校验。测前准备、测前设计原则、测并施工条件、施工前准备、现场施工及质量要求。
本标准适用于过套管电阻率测并的作业和质量控制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件：其最新版本（包括所有的修改单）适用于本文件。
SY/T5132测井原始资料质量要求 SY/T5600 石油电缆测井作业技术规范 SY/T5726 石油测井作业安全规程 SY/T 6277 含硫油气田硫化氢监测与人身安全防护规程 SY/T 6610 含硫化氢油气井井下作业推荐作法
3仪器适用范围
3.1电阻率测量范围：0.20*m-2002-m。 3.2温度、压力应符合仪器技术指标。 3.3符合仪器技术指标要求尺寸的钢套管。
4下井仪器车间校验
4.1按仪器技术指标要求。下井仪器应定期进行车间校验。 4.2下井仪器经过大修或更换主要元器件后应重新进行车间校验。 4.3校验数据应满足仪器规定的误差容限要求。
5测前准备
收集作业井的完井、固井测井资料和目前人工井底、射孔井段、目前地层水矿化度、试油及生产情况等。
6测前设计原则
6.1校正层段的选取：
a）在测量层段内，选择固井质量较好、岩性较纯、厚度不小于5m的泥岩层段作为校正层段；
SY/T 6790---2010
b）如果在测量井段内无符合要求的泥岩层段，可选择固井质量好的，厚度不小于3m的干层。
水层或未动用的油层作为校正层段。
6.2布点要求：
a）校正层段布点个数不少于5点： b）在所需要测量的井段内，储层的曲线峰值，低值和渐变处应布测量点，保证测量数据能够
反映地层电性特征： c) 对于厚度大于5m且均质的储层，储层内布点的采样间隔应不大于1m；对于厚度小于5m的
储层，储层内布点的采样间隔应不大于0.6m；对于薄互层储层，应加密测量。
7 测井
7.1测井施工条件 7.1.1测井前确保井内畅通。必要时可进行刮井或洗井等作业。 7.1.2测并时并内流体应处于稳定状态。 7.2施工前准备 7.2.1施工作业队检查并确保电缆的通断和绝缘均良好，电缆缆心绝缘应符合SY/T5600的要求。 7.2.2检查下井仪器的外壳和电极并确保无机械损伤、无渗漏，顶丝、密封圈等均完好，所有螺栓应齐全紧固 7.2.3通电检查地面仪器和下井仪器，保证通讯和信号正常。 7.3现场施工 7.3.1 施工安全执行SY/T5726，SY/T6277及SY/T6610的规定。 7.3.2井口和防喷装置的安装执行SY/T5600的规定。 7.3.3连接地面和下井仪器，地面检查信号正常后进行起吊下放，下井速度符合仪器技术要求。 7.3.4测量采用上提点测方式。 7.3.5按测前设计要求，将仪器下放到校正层段下部不少于2m处测量校正层段，测量结果应符合第8章的要求。 7.3.6按完井曲线数据确定电阻率校正系数。 7.3.7按测前设计要求，将仪器下放到目的层段下部不少于2m处测量校正层段，测量结果应符合第8章的要求。 7.3.8若需与前次测量点接图，应重复测量4个5个测量点，两次测量误差应小于10%。 7.3.9全部测量完成且确认资料合格后：关闭下井仪器的供电电源，拷贝采集的所有测井数据，按仪器要求起出下井仪器，拆除安装，交井。
8质量要求
8.1在非渗透层段测量数据应与完井时所测的同类曲线变化规律相符合。 8.2测量数据异常处应进行重复验证，重复验证的误差不应大于10%。 8.3资料异常时，可加测固放磁测井，曲线应符合SY/T5132的有关规定。
