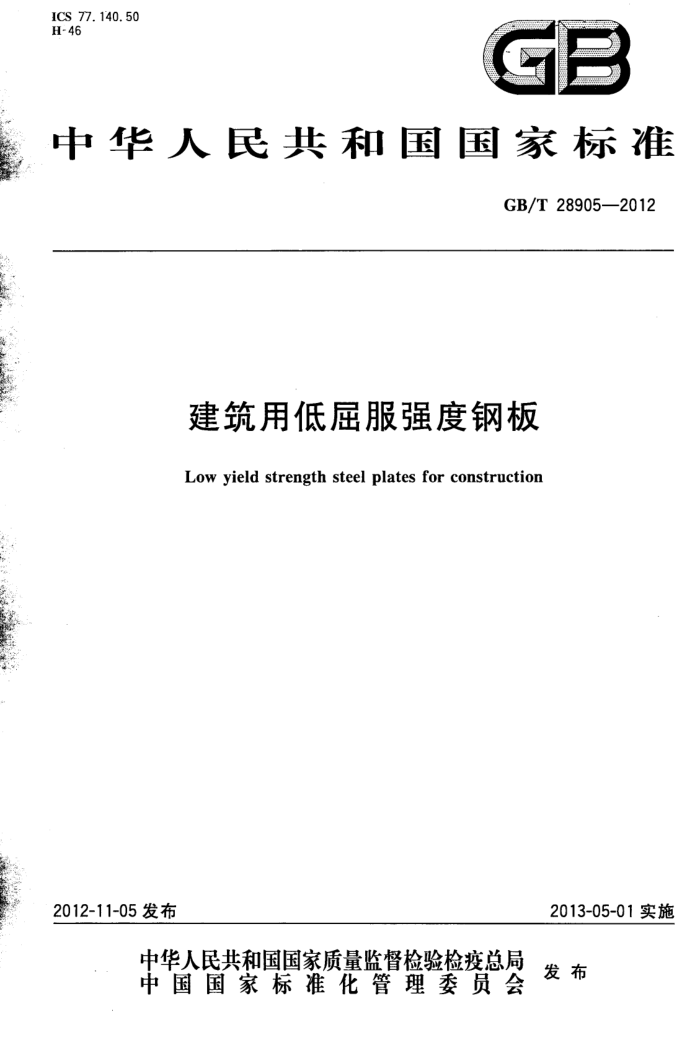

ICS 77.140.50 H-46
GB
中华人民共和国国家标准
GB/T289052012
建筑用低屈服强度钢板
Low yield strength steel plates for construction
2013-05-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准建筑用低屈服强度钢板
GB/T28905—2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 3发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.5 字数9千字 2013年4月第一版 2013年4月第一次印刷
*
书号：155066·1-46030 定价 14.00元
如有印装差错 告由本社发行中心调换
版权专有 侵权必究举报电话：（010)68510107 GB/T28905—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：宝山钢铁股份有限公司、江苏沙钢集团有限公司、湖南华菱湘潭钢铁有限公司、冶
金工业信息标准研究院、天津钢铁集团有限公司、新余钢铁股份有限公司、鞍钢股份有限公司、首钢总公司。
本标准主要起草人：李玉光、黄锦花、温东辉、杨渊、王晓虎、黄正玉、李小莉、吴波、刘志芳、刘明、 师莉、涂树林、于成峰、李晓波、信海喜、赵敏森、孙忠明、许晴。
一 GB/T28905—2012
建筑用低屈服强度钢板
1范围
本标准规定了建筑用低屈服强度钢板的牌号表示方法、订货内容、尺寸、外形、技术要求、试验方法、 检验规则及包装、标志、质量证明书等。
本标准适用于制造建筑抗震耗能等结构件（如耗能阻尼构件等）的厚度不大于100mm的厚钢板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.14 钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量 GB/T223.16 钢铁及合金化学分析方法变色酸光度法测定钛量 GB/T223.17 钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定氰酸盐分光光度法 GB/T223.37 钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金含量的测定氯磺酚S分光光度法 GB/T223.53 钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量 GB/T223.54 钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量 GB/T 223.58 钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸重量法测定硅含量 GB/T223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾)光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T223.78 钢铁及合金化学分析方法姜黄素直接光度法测定硼量 GB/T223.84 钢铁及合金钛含量的测定二安替比林甲烷分光光度法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T229 9金属材料夏比摆锤冲击试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定
1 GB/T289052012
GB/T709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T2.970厚钢板超声波检测方法 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T5313 厚度方向性能钢板 GB/T 14977 热轧钢板表面质量的一般要求 GB/T17505 钢及钢产品交货一般技术要求 GB/T18253 钢及钢产品检验文件的类型 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20125 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T20126 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法 YB/T081 冶金技术标准的数值修约与检测数值的判定原则
3牌号表示方法
钢的牌号由低屈服的英文“LowYield”中的首位英文字母“LY”和规定屈服强度目标值二部分按顺序排列。
例如：LY160 LY—-低屈服的英文“LowYield”中的首位英文字母； 160一-规定屈服强度的目标值，单位兆帕（MPa）。
4订货内容
订货时用户需提供以下信息： a）产品名称； b）本标准号； c）牌号； d）规格及尺寸精度； e）交货状态； f）重量； g）其他要求。
5尺寸、外形、重量及允许偏差
尺寸、外形、重量及允许偏差应符合GB/T709的规定。
6技术要求
6.1牌号及化学成分 6.1.1 钢的牌号及化学成分（熔炼分析）应符合表1的规定。 2 GB/T28905—2012
表1牌号及化学成分
化学成分（质量分数)"/% Mn
牌号 LY100 LY160 LY225 *由供方选择，根据需要可添加Nb、V、Ti、B等其他合金元素。
Si ≤0.10 ≤0.10 ≤0.10
c ≤0.03 ≤0.05 ≤0.10
P ≤0.025 ≤0.025 ≤0.025
s ≤0.015 ≤0.015 ≤0.015
N ≤0.006 ≤0.006 ≤0.006
≤0.40 ≤0.50 ≤0.60
6.1.2钢中残余元素铜、铬、镍的含量应各不大于0.30%，供方如能保证可不作分析。 6.1.3成品钢板的化学成分允许偏差应符合GB/T222的规定。 6.2冶炼方法
钢由氧气转炉或电炉冶炼的镇静钢生产。除非需方有特殊要求，否则冶炼方法由供方选择。 6.3交货状态
钢板以热轧、控轧或热处理状态交货。
6.4力学性能 6.4.1 钢板的力学性能应符合表2的规定。
表2力学性能拉伸试验"
V型冲击试验d
抗拉强度 断后伸长率 Rm/
冲击吸收能量
牌号
下屈服强度。 RL/MPa 80~120 140~180 205~245
屈强比不大于 0.60 0. 80 0. 80
试验温度/
As0mm/ % 不小于 50
KVz/J 不小于 27 27 27
℃ 0 o 0
MPa 200~300 220~320 300~400
LY100 LY160 LY225 拉伸试验规定值适用于横向试样。 b拉伸试样尺寸：厚度≤50mm，采用L。=50mm，b=25mm；厚度>50mm，采用L。=50mm，d=14mm。对于厚度>25mm~50mm，也可采用L。=50mm，d=14mm，但仲裁时为L。=50mm，b=25mm。 °屈服现象不明显时，屈服强度采用Rp0.2。 d冲击试验规定值适用于纵向试样。
45 40
6.4.2冲击值为一组三个试样试验结果的平均值，允许其中一个试样的试验结果小于规定值，但不得小于规定值的70%。 6.4.3如冲击试验结果不符合规定要求，且三个试样的平均值不小于规定值的85%时，可以在同一取样产品上另取三个试样进行检验，前后六个试样的试验结果（平均值)应不小于规定值，并且其中低于规定值的试样最多只能有二个，只允许其中一个值小于规定值的70%。 6.5表面质量 6.5.1钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。钢板不得有分层。如有上述缺陷，允许清理，清理深度从钢板实际尺寸算起，不得大于钢板厚度公差之半，并应保证钢板的最小厚度。缺陷清理处应平滑无棱角。钢板不允许焊补。 6.5.2其他缺陷允许存在，但深度从钢板实际尺寸算起，不得超过厚度允许公差之半，并应保证缺陷处厚度不超过钢板允许最小厚度。 GB/T289052012
6.5.3经供需双方协商，钢板表面质量可执行GB/T14977的规定。 6.6其他要求 6.6.1根据需方要求，经供需双方协商并在合同中注明，可补充6.6.2～6.6.3要求。 6.6.2厚度方向性能要求对厚度不小于16mm不同厚度方向性能级别的钢板应符合GB/T5313的规定。 6.6.3超声波检测要求钢板应逐张进行超声波检测，超声波检测方法按GB/T2970的规定，合格级别应在合同中规定。
7 检验和试验
7. 1 钢板的检验项目、试样数量、取样方法及试验方法应符合表3的规定。
表3检验项目、取样数量、取样方法及试验方法
序号 1 2 3 4 5 6 1
检验项目化学成分拉伸试验冲击试验
取样数量/个
取样方法 GB/T 20066 GB/T2975横向 GB/T2975,纵向 GB/T 5313
试验方法
GB/T 223,GB/T 4336,GB/T 20123,
1/炉 1/批 3/批 3/批
GB/T20125,GB/T20126
GB/T 228.1 GB/T 229 GB/T 228.1 GB/T 2970 合适的测量工具
厚度方向拉伸性能试验
超声波检测尺寸、外形表面质量
逐张逐张
目视
7.2 钢板应成批验收，每批应由同一炉号、同一牌号、同一交货状态的轧制钢板组成。 7.3复验
复验按GB/T17505的规定。
8包装、标志和质量证明书
钢板的包装、标志和质量证明书应符合GB/T247的规定。钢板的质量证明书的类型可按 GB/T18253中规定。
9数值修约
数值修约应符合YB/T081的规定。
版权专有侵权必究
书号：155066·1-46030 定价：
GB/T28905-2012
14.00元
打印日期：2013年4月16日F009A
