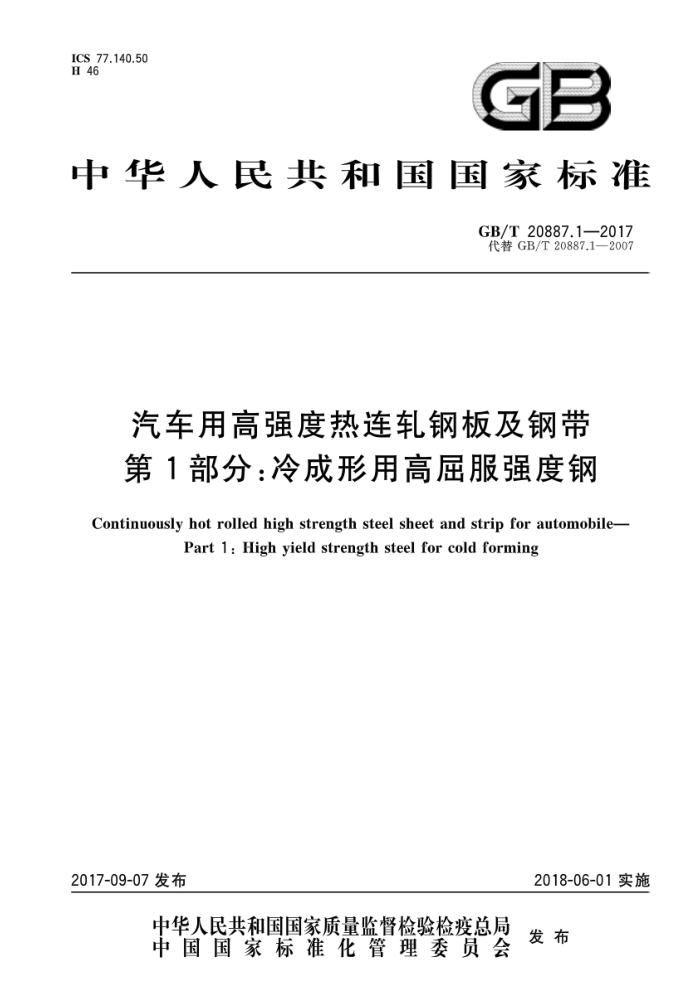

ICS 77.140.50
GB
H46
中华人民共和国国家标准
GB/T20887.1—2017 代替GB/T20887.1—2007
汽车用高强度热连轧钢板及钢带第1部分：冷成形用高屈服强度钢
Continuously hot rolled high strength steel sheet and strip for automobile
Part 1: High yield strength steel for cold forming
2017-09-07发布
2018-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T20887.1—2017
前言
GB/T20887《汽车用高强度热连轧钢板及钢带》分为7部分：
第1部分：冷成形用高屈服强度钢；第2部分：高扩孔率钢；第3部分：双相钢；
一第4部分：相变诱导塑性钢； —一第5部分：马氏体钢；一第6部分：复相钢；
第7部分：液压成形用钢。 本部分为GB/T20887的第1部分。 本部分按照GB/T1.1一2009给出的规则起草，本部分代替GB/T20887.1一2007《汽车用高强度热连轧钢板及钢带第1部分：冷成形用高屈服
强度钢》。与GB/T20887.1一2007相比，主要技术变化如下：
一增加了HR900F、HR960F两个牌号及其相应技术要求（见表1、表2）；删除了残余元素规定（见2007年版6.1.1）；
修改了组批重量，从40t调整为60t（见8.2，2007年版7.5）；增加了检验文件类型的规定（见第9章）；增加了资料性附录B(见附录B)。
-
本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：宝山钢铁股份有限公司、首钢总公司、本钢集团有限公司、冶金工业信息标准研究
院、鞍钢股份有限公司。
本部分主要起草人：黄锦花、张维旭、朱岩、涂树林、陆敏、吴朝辉、张险峰、管吉春、胡聆、师莉、 黄建国、李倩、孙忠明、李黑山。
本部分所代替标准的历次版本发布情况为：
GB/T20887.1—2007。
I GB/T20887.1—2017
汽车用高强度热连轧钢板及钢带第1部分：冷成形用高屈服强度钢
1范围
GB/T20887的本部分规定了热轧冷成形用高屈服强度钢板及钢带的分类和牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本部分适用于冷成形用高屈服强度热连轧钢带以及由钢带横切成的钢板和纵切成的纵切钢带（以下简称“钢板及钢带”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T 223.17 钢铁及合金化学分析方法二安替比林甲烧光度法测定钛量 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.40 钢铁及合金含量的测定氯磺酚S分光光度法 GB/T 223.58 钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法 GB/T223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T223.78 钢铁及合金化学分析方法姜黄素直接光度法测定硼含量 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法 GB/T229 金属材料夏比摆锤冲击试验方法 GB/T232 金属材料弯曲试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 6394 金属平均晶粒度测定法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T10561 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T17505 钢及钢产品交货一般技术要求 GB/T18253—2000 钢及钢产品检验文件的类型 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法
- GB/T20887.1—2017
GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20125 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T20126 非合金钢 低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法
3分类和牌号表示方法
3.1分类 3.1.1钢板及钢带按表面状态分为热轧表面和热轧酸洗表面，当表面状态为热轧酸洗表面时，以代号 “P"表示。 3.1.2钢板及钢带按表面质量分为普通级表面（FA）和较高级表面（FB）。 3.2牌号表示方法
钢板及钢带的牌号由热轧英文“HotRolled”首字母“HR”、规定最小屈服强度的数值及成形英文 “Forming”首字母“F”三个部分组成。
示例：HR315F HR——热轧英文“HotRolled”首字母； 315——规定的最小届服强度值，单位为兆帕(MPa)； F——成形的英文“Forming”的首位英文字母。
4订货内容
4.1按本部分订货的合同或订单应包括下列内容：
a）产品名称（钢板或钢带）； b）本部分编号； c) 牌号； d) 规格及尺寸、不平度精度； e) 表面状态（酸洗表面时，以代号“P”表示）； f) 表面质量级别； g) 边缘状态； h) 包装方式； i）重量； j) 其他特殊要求。
4.2如订货合同中未注明表面状态、厚度精度等信息时，则以热轧表面、普通厚度精度供货。对于表面状态为热轧酸洗表面时，如未说明表面质量级别和是否涂油时，以较高级表面（FB)和涂油交货。
5尺寸、外形、重量
钢板及钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定。
2 GB/T 20887.1—2017
6技术要求
6.1 牌号及化学成分 6.1.1 钢的牌号及化学成分（熔炼分析）应符合表1的规定。国内外标准牌号近似对照参见附录A。 6.1.2 成品钢板及钢带的化学成分允许偏差应符合GB/T222的规定
表1钅 钢的牌号及化学成分
化学成分（质量分数）/%
牌号
Mn P S Alte Nb V Ti Mo B Nb+ Ti+V 不大于
C
Si
不大于
不小于
HR315F 0.12 0.50 1.30 0.025 0.020 0.015 0.09 0.20 0.15 HR355F
0.22 0.22
0.12 0.50 1.50 0.025 0.015 0.015 0.09 0.20 0.15
HR380F HR420F HR460F HR500F 0.12 0.50 1.70 0.025 0.015 0.015 0.09 0.20 0.15 HR550F 0.12 0.50 1.80 0.025 0.015 0.015 0.09 0.20 0.15 HR600F 0.12 0.50 1.90 0.025 0.015 0.015 0.09 0.20 0.22 0.50 0.005 0.22 HR650F 0.12 0.60 2.00 0.025 0.015 0.015 0.09 0.20 0.22 0.50 0.005 0.22 HR700F 0.12 0.60 2.10 0.025 0.015 0.015 0.09 0.20 0.22 0.50 0.005 0.22 HR900F 0.20 0.60 2.20 0.025 0.010 0.015 0.09 0.20 0.25 1.00 0.005 HR960F 0.20 0.60 2.50 0.025 0.010 0.015 0.09 0.20 0.25 1.00 0.005
0.12 0.50 1.60 0.025 0.015 0.015 0.09 0.20 0.15
0.22 0.22 0.22
当化验酸溶铝Als时，其含量应不小于0.010%。
6.2 冶炼方法
钢板及钢带所用的钢采用氧气转炉或电炉冶炼。除非另有规定，冶炼方法由供方选择。 6.3 交货状态 6.3.1 钢板及钢带通常以热轧状态交货。 6.3.2钢板及钢带为热轧酸洗表面时，通常涂油供货，所涂油膜应能用碱水溶液去除，在通常的包装运输、装卸及贮存条件下，供方应保证自制造完成之日起3个月内，钢板及钢带表面不生锈。经供需双方协商，并在合同中注明，热轧酸洗表面也可不涂油供货
注：对于需方要求的不涂油产品，可能产生锈蚀，也可能在运输、装卸、储存和使用过程中，表面易产生轻微划伤，
6.4 力学和工艺性能 6.4.1 钢板及钢带的力学和工艺性能应符合表2的规定。 6.4.2 弯曲试验后，试样的外侧表面不应有目视可见的裂纹。 6.4.3 冷成形用推荐的最小弯曲半径参见附录B。
3 GB/T20887.1—2017
表 2 力学和工艺性能
拉伸试验
断后伸长率/%
不小于
上屈服强度 Ren* /MPa 不小于
牌号
弯曲试验
抗拉强度 Rm/MPa
A 0 mm
A
板厚/mm
<3.0 20 19 18 16 14 12 12 11 10 10 8 7
≥3.0 26 25 23 21 19 16 16 15 14 13 9 8
315 355 380 420 460 500 550 600 650 700 900 960
HR315F HR355F HR380F HR420F HR460F HR500F HR550F HR600F HR650F° HR700F HR900F HR960F 拉伸试验试样方向为纵向。 b当屈服现象不明显时，可采用规定塑性延伸强度R0.2代替。 试样为GB/T228.1—2010中的P6试样(L。=80mm，b。=20mm)。 d弯曲试验适用于横向试样，弯曲试样宽度b≥35mm，仲裁试验时试样宽度为35mm。D为弯曲压头直径，a为试样厚度。 “厚度大于8.0mm的钢板及钢带，其届服强度下限允许降低20MPa。
390~510 430~550 450~590 480~620 520~670 550~700 600~760 650~820 700~880 750~950 930~1200 980~1 250
180°,D=0a 180°,D=0.5a 180°,D=0.5a 180°,D=0.5a 180°,D=1.0a 180°,D=1.0a 180°,D=1.5a 180°,D=1.5a 180°,D=2.0a 180°,D=2.0a 90°,D=8a 90°,D=9a
6.5 表面质量 6.5.1 钢板及钢带表面不应有裂纹、结疤、折叠、气泡和夹杂等对使用有害的缺陷，钢板及钢带不应有分层。 6.5.2 钢板及钢带各表面质量应符合表3的规定
表3 表面质量级别及特征
表面质量级别 代号 适用的表面处理方式普通级表面 FA 热轧表面
特征
表面允许有深度(或高度)不超过钢板厚度公差之半的麻点、凹面、划痕等轻微、局部的缺陷，但应保证钢板及钢带允许的最小厚度表面允许有不影响成型性的缺陷，如轻微的划伤、轻微压痕、轻微麻点、轻微辊印及色差等
热轧酸洗表面
FB 热轧酸洗表面
较高级表面
4 GB/T20887.1—2017
6.5.3对于钢带，由于没有机会切除带缺陷的部分，因此允许带缺陷，但有缺陷的部分不应超过每卷总长度的6%。
6.6特殊要求
根据需方要求，经供需双方协商，并在合同中注明，可补充夏比（V型缺口）冲击试验、晶粒度和非金属夹杂物检验。
7试验方法
7.1钢的化学成分分析方法按GB/T223.5、GB/T223.9、GB/T223.17、GB/T223.26、GB/T223.40、 GB/T223.58、GB/T223.59、GB/T223.67、GB/T223.76、GB/T223.78、GB/T223.86、GB/T4336、 GB/T20123、GB/T20125、GB/T20126或通用方法的规定进行，但仲裁时应按GB/T223.5、 GB/T223.9、GB/T223.17、GB/T223.26、GB/T223.40、GB/T223.58、GB/T223.59、GB/T223.67、 GB/T223.76、GB/T223.78、GB/T223.86的规定进行。 7.2 2钢板及钢带的检验项目和试验方法应符合表4的规定。
表4钢板及钢带的检验项目、试样数量、取样方法和试验方法
序号 1 2 3 4 5 6 7 8
检验项目化学成分拉伸试验弯曲试验冲击试验晶粒度非金属夹杂物尺寸、外形表面质量
取样数量 1个/炉 1个/批 1个/批 3个/批协商协商逐张/逐卷逐张/逐卷
取样方法 GB/T 20066 GB/T 2975 GB/T 2975 GB/T 2975
试验方法见 7.1
GB/T228.1—2010
GB/T 232 GB/T 229 GB/T 6394 GB/T 10561 适宜的量具
协商协商一
目视
根据需方要求，经供需双方协商并在合同中注明时补充的检验项目
8检验规则
8.1钢板及钢带的检查和验收由供方检验部门进行。 8.2钢板及钢带应成批验收。每批应由重量不大于60t的同一牌号、同一炉号、同一厚度和同一轧制制度的钢板或钢带组成，轧制卷重大于30t的钢带和连轧板可按两个轧制卷组批 8.3钢板及钢带的取样数量和取样方法应符合表4的规定 8.4 钢板及钢带的复验与判定规则应符合GB/T17505的规定。 8.5 检验结果按修约值比较法进行修约，修约规则按GB/T8170的规定
9 包装、标志及质量证明书
钢板及钢带的包装、标志、质量证明书应符合GB/T247的规定。质量证明书（检验文件）的类型应符合GB/T18253一2000的规定。当未指定检验文件类型时按GB/T18253一2000类型5.1B
5 GB/T 20887.1—2017
附录A （资料性附录）
国内外牌号近似对照
本部分牌号与国外标准牌号的近似对照见表A.1。
表A.1 国内外牌号近似对照表
GB/T 20887.1—2017
EN 10149-2:2013
ISO 6930-1:2001(E)
HR315F HR355F HR380F HR420F HR460F HR500F HR550F HR600F HR650F HR700F HR900F HR960F
S315MC S355MC
FeE315 FeE355
一 S420MC
FeE420 FeE460 FeE500 FeE550 FeE600 FeE650 FeE700 一
S460MC S500MC S550MC S600MC S650MC S700MC S900MC S960MC
