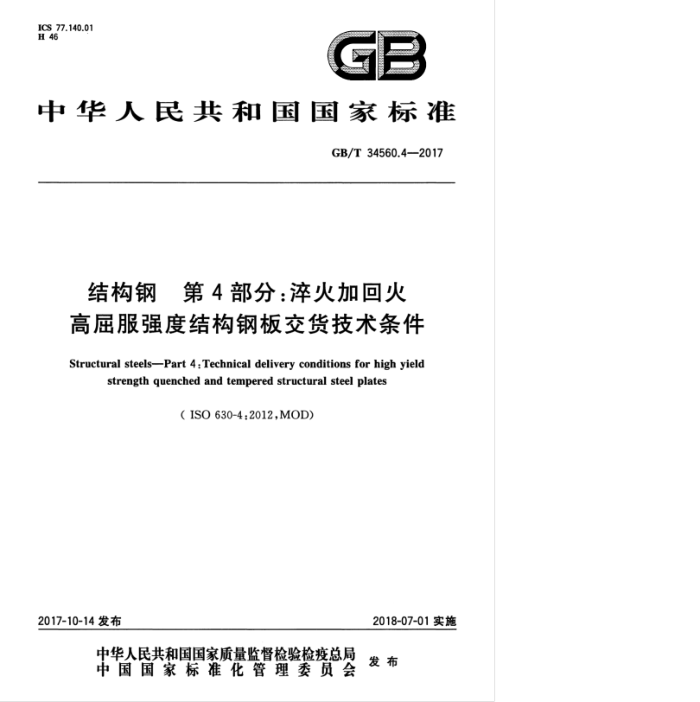

ICS 77.140.01 H 46
GB
中华人民共和国国家标准
GB/T34560.4—2017
结构钢 第4部分：淬火加回火高屈服强度结构钢板交货技术条件 Structural steels-—Part 4: Technical delivery conditions for high yield
strength quenched and tempered structural steel plates
（ISO630-4:2012,MOD)
2017-10-14发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准结构钢第4部分：泽火加回火高届服强度结构钢板交货技术条件
GB/T 34560.4—2017
.
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
.
开本880X12301/16印张1字数26千字 2017年10月第一版2017年10月第一次印刷
.
书号：155066·1-57586定价 18.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T 34560.4—2017
前言
GB/T34560《结构钢》分为6个部分：一第1部分：热轧产品一般交货技术条件； —第2部分：一般用途结构钢交货技术条件；
第3部分：细晶结构钢交货技术条件；一第4部分：淬火加回火高届服强度结构钢板交货技术条件；一第5部分：耐大气腐蚀结构钢交货技术条件：
第6部分：抗震型建筑结构钢交货技术条件。 本部分为GB/T34560的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO630-4：2012《结构钢 第4部分：萍火加回火高届服强度结构
钢板交货技术条件》。
本部分与ISO630-4：2012相比在结构上有调整，附录A中列出了本部分与ISO630-4：2012章条编号变化对照一览表。
本部分与ISO630-4：2012相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（1）进行了标示，附录B中给出了相应技术性差异及其原因的一览表。
本部分还做了下列编辑性修改： -—删除了ISO630-4：2012的参考文献； —增加了资料性附录C。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会(SAC/TC183)归口。 本部分起草单位：首钢总公司、鞍钢股份有限公司、冶金工业信息标准研究院、江阴兴澄特种钢铁有
限公司。
本部分主要起草人：沈钦义、师莉、燕、戴强、刘徐源、许晓红、邹扬、朴志民、宋欣、顾林豪、孟羽、 王晓宁。
I GB/T34560.4—2017
结构钢第4部分：淬火加回火高屈服强度结构钢板交货技术条件
1范围
GB/T34560的本部分规定了率火加回火高届服强度结构钢板的术语和定义、牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本部分适用于公称厚度为3mm~150mm、上届服强度为460MPa~1300MPa的焊接或栓接结构用率火加回火状态交货的钢板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法 法二安替比林甲烷磷钼酸重量测定磷量 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法（GB/T223.11一2008，
ISO4937:1986,MOD)
GB/T223.14 钢铁及合金化学分析方法 钮试剂率取光度法测定钒量 GB/T223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定硫氟酸盐分光光度法 GB/T223.30 钢铁及合金化学分析方法 对-溴苦杏仁酸沉淀分离-偶氮肿Ⅲ分光光度法测定锆量 GB/T223.36 钢铁及合金化学分析方法 蒸馏分离-中和滴定法测定氨量 GB/T223.37 钢铁及合金化学分析方法 蒸馏分离-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金锯含量的测定 氯磺酚S分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氟酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法 GB/T223.75 钢铁及合金 硼含量的测定 甲醇蒸馏-姜黄索光度法 GB/T223.76 钢铁及合金化学分析方法 火焰原子吸收光谱法测定钒量 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法（GB/T228.1一2010，ISO6892-1：
2009 MOD)
GB/T 229 金属材料 夏比摆锤冲击试验方法(GB/T229—2007，ISO148-1：2006，MOD) GB/T 232 金属材料 弯曲试验方法（GB/T232—2010，ISO7438：2005，MOD) GB/T247 钢板和钢带包装、标志及质量证明书的一般规定
1 GB/T34560.4—2017
GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备（GB/T2975一1998，eqvISO377：
1997)
GB/T4336 碳素钢和中低合金钢 多元素含量的测定火花放电原子发射光谱法（常规法） GB/T5313 厚度方向性能钢板 GB/T 13304.1 钢分类第1部分：按化学成分分类(GB/T13304.1—2008，ISO4948-1：1982，MOD) GB/T20066 钢和铁 化学成分测定用试样的取样和制样方法（GB/T20066一2006，ISO14284：
1996,IDT)
GB/T20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外线吸收法（常规方法）
(GB/T20123—2006，ISO15350:2000,IDT)
GB/T20125 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法 GB/T34560.1 结构钢 第1部分：热轧产品通用交货技术条件（GB/T34560.1一2017，
ISO 630-1:2011,MOD)
3术语和定义
GB/T34560.1界定的术语和定义适用于本文件。
4 牌号表示方法
4.1 根据GB/T13304.1分类，本部分的钢为低合金钢和合金钢。 4.2钢的牌号由代表届服强度“届”字的汉语拼音首位字母Q、规定最小上届服强度数值、交货状态代号、质量等级符号(C、D、E、F)四个部分组成。
示例： Q460QE，其中； Q—钢的届服强度的“届”字汉语拼音的首位字母； 460——规定的最小上届服强度数值，单位为兆帕(MPa)； Q—调质(锋火十回火)交货状态代号； E—质量等级为E级。
4.3 当需方要求钢板具有厚度方向（Z向）性能时，则在上述规定的牌号后面加上代表厚度方向性能级别的符号，如Q460QEZ25，
5订货内容
5.1 按本部分订购的合同或订单应包括下列内容：
a) 标准编号； b) 产品类型； c) 钢级十交货状态十质量等级； d) 尺寸、外形及允许偏差； e) 所有要求的选择内容；
检验文件类型。
5.2 2经供需双方协商，并在合同中注明，可选择下列内容作为本部分的订货内容。如果需方在提供询单和订购时未指明，则产品应按5.1供货：
2 GB/T 34560.4—2017
a) 冶炼方法； b) 成品分析； c) 碳当量(CEV)或焊接裂纹敏感指数(Pcm)的计算公式； d) 附加热处理之后的力学性能； e) 厚度方向性能； f) 化学分析方法； g) 试验频次； h) 冲击试验试样方向； i) 包装和标志； j) 在相关标准下协商一致的适当的热镀锌方法； k) 在相关标准下协商一致的无损检验。
6 尺寸、外形、重量
6.1最小届服强度值大于1000MPa的钢板不平度应符合表1中N类的规定，经供需双方协商，并在合同中注明，不平度也可符合表1中S类的规定。当波形间距（直尺与钢板接触点之间的距离）为 300mm1000mm时，对于N类不平度，不平度最大允许值为波形间距的1.5%，且不超过表1中的规定值，对S类不平度，不平度最大允许值为波形间距的1%，且不超过表1中的规定值。 6.2 6.1规定以外钢板的尺寸、外形、重量及允许偏差应符合GB/T709的规定。 6.3 经供需双方协商，可供应其他尺寸、外形及允许偏差的钢板。
表 1 钢板不平度
单位为毫米
不平度不大于
公称厚度
N类
S类
测量长度
1 000* 12 11 10 10 9 8
2 000 17 15 14 13 12 12
1 000 7 7 7 7 7 6
2 000 14 13 12 11 11 10
≥3~5 >5~8 >8~15 >15~25 >25~40 >40~50 当波形间距不大于1000mm时，测量长度为1000mm。
.
7 技术要求
7.1 牌号和化学成分 7.1.1 钢的牌号和化学成分（熔炼分析）应符合表2的要求。
3 GB/T 34560.4—2017
表2牌号和化学成分
4
化学成分（质量分数)/%
不大于
牌号
Si Mn P s N B Cr Cu Mo Nb Ni Ti V Zr
c
Q460QC、Q460QD、Q500QC、Q500QD、 Q550QC,Q550QD、Q620QC.Q620QD
1,70 0.025 0.015
Q460QE、Q460QF、Q500QE、Q500QF、 Q550QEQ550QF.Q620QE.Q620QF
1.70 0.020 0.010
1.80 0.025 0.015 1.80 0.020 0.010
Q690QC,Q690QD
0.015 0.005 0 1,50 0.50 0.70 0.06 2.00 0.05 0.12 0.15
0.20
Q690QE,Q690QF
0.80
Q800QC、Q800QD、Q890QC、Q890QD Q960QC.Q960QD
2.00 0.025 0.015
Q800QE、Q800QF、Q890QE、Q890QF、 Q960QE.Q960QF
2.00 0.020 0.010
1,60 0.020 0.010 1.60 0.020 0.010
0.005 0.006
Q1030QD.Q1030QE.Q1100QD,Q1100QE
1.60 0.80 0.70 0.08 4.00 - 0.14
-
Q1200QD,Q1200QE.Q1300QD,Q1300QE 0.25
注：国内外标准牌号对照参见附录C。
