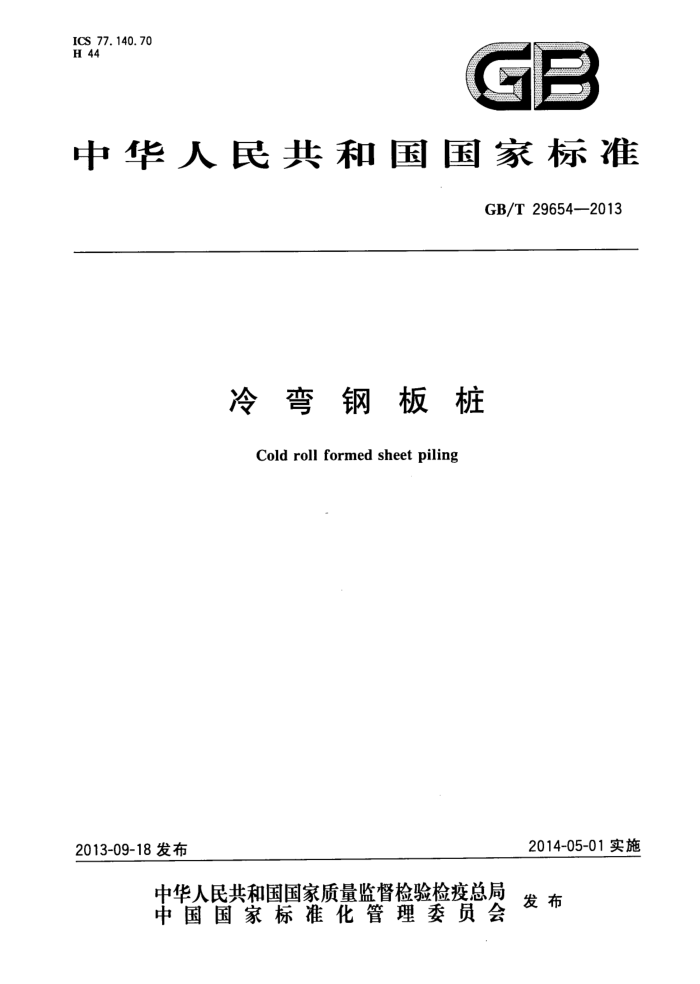

中华人民共和国国家标准
GB/T29654-—2013
冷弯钢板桩
Cold roll formed sheet piling
2014-05-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 296542013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会(SAC/TC183)归口。 本标准起草单位：南京万汇新材料科技有限公司、武钢集团汉口轧钢厂、冶金工业信息标准研究院、
泰安科诺型钢股份有限公司、江苏国强日铁建材有限公司、河北津西钢铁集团股份有限公司。
本标准主要起草人：王圣清、朱少文、刘宝石、周绪昌、彭锡川、赵一臣。 GB/T29654—2013
冷弯钢板桩
1范围
本标准规定了冷弯钢板桩产品的分类代号、订货内容、尺寸外形及允许偏差、技术要求、试验方法、 检验规则、包装标识和质量证明书。
本标准适用于水利工程、交通运输工程、土木建筑工程与环境科学技术等领域用的由厚度不小于 2.5mm的热轧带钢卷经由冷弯成型机组连续辊弯成型的冷弯钢板桩。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T 700 碳素结构钢 GB/T1591低合金高强度结构钢 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4171 耐候结构钢 GB/T17505 5钢及钢产品交货-般技术要求 YB/T081冶金产品标准的数值修约与检测数值的判定原则
3术语和定义
下列术语和定义适用于本文件。
3. 1
冷弯钢板桩 cold roll formed sheetpiling 冷弯钢板桩是以热轧带钢为原料，经辊式成形机组冷弯成形加工的产品，其两侧的锁口或弯边可相
互连接或搭接，以形成一种连续板桩墙结构。 3. 2
弯曲度 curving 冷弯钢板桩沿长度方向上下和侧面弯曲的最大高度。
3.3
扭曲度 twisting 冷弯钢板桩的一个面放置在同一水平面上，将其一端压紧在水平面上，沿着水平面为基准，测定两
相对面的对角高度。
4分类、代号
冷弯钢板桩按照产品断面形状，可以分为U型冷弯钢板桩、Z型冷弯钢板桩、帽型冷弯钢板桩、直
1 GB/T29654—2013
线型冷弯钢板桩和沟道板等5类，其代号分别为：
CRP-U CRP-Z CRP-M
U型冷弯钢板桩 Z型冷弯钢板桩帽型冷弯钢板桩直线型冷弯钢板桩 CRP-X 沟道板
CRP-G
注：CRP为英文cold roll formed sheet piling的缩写。 各种类型断面图形如图1～图5所示。
图1U型冷弯钢板桩(CRP-U)
图2 Z型冷弯钢板桩(CRP-Z)
图3 帽型冷弯钢板桩(CRP-M)
图4直线型冷弯钢板桩（CRP-X）
图5沟道板(CRP-G)
5订货内容
按本标准订货的合同或订单应包括下列内容 a）本标准编号； 2 GB/T296542013
b）产品名称、代号及规格； c) 材料牌号； d）产品长度； e）交货重量； f) 特殊要求（如对产品的试验、检验和表面处理等）。
6尺寸、外形、重量及允许偏差
6.1尺寸、外形
冷弯钢板桩的尺寸和外形可由生产厂根据需方要求进行设计，也可采用附录A中的型号。 6.2允许偏差
冷弯钢板桩的尺寸、外形及允许偏差，应符合表1的规定。 冷弯钢板桩的尺寸外形允许偏差的测量应在距离端部至少250mm处进行。
表1尺寸、外形及允许偏差
项目宽度B
允许偏差
单根板桩：公称宽度B的士2% 锁口连接的板桩对：公称宽度B的士3%
H≤200 200 ±4 mm ±6 mm ±8mm ±10 mm
高度H
厚度t 弯曲扭曲长度端部垂直度角度偏差
应符合相应原料带钢产品标准的规定或供需双方协商
侧向弯曲S≤0.25%型材的总长平面弯曲C<0.25%型材的总长 V<2%型材总长，最大为100mm
长度允许偏差为土50mm
作垂直于纵轴的测量时，切割面最高点和最低点之间的总偏差f
不应超过型材宽度的2%
当板桩短边长度≤50mm时，公差应为±3°，其他情况公差应为土2°
6.3重量
冷弯钢板桩可以按实际或理论重量交货。实际的交货重量与理论交货重量的偏差为士6%。当以理论重量交货时，理论重量计算的密度可按7.85g/cm，具体要求由供需双方协商。
7技术要求
7. 1 交货状态
除非另有协议，冷弯钢板桩应以冷弯成形状态交货。 GB/T 29654—2013
7.2材料牌号和化学成分
制造冷弯钢板桩用钢的牌号通常采用Q235、Q295、Q345、Q390、Q420、Q355NH等。经供需双方协商，也可以采用其他牌号的钢种。
冷弯钢板桩原材料的化学成分，应符合GB/T700、GB/T1591、GB/T4171或相应标准的规定。 7.3力学性能
冷弯钢板桩一般不做力学性能试验。如需方有要求时，应在合同中注明，这种情况下，通常在钢板桩未参与冷弯变形的平板部位进行取样，测得的力学性能试验数据应符合原材料相应标准的规定。 7.4可焊接性
冷弯钢板桩所用的材料应具有可焊接性。 7.5表面质量
冷弯钢板桩表面不允许有裂纹、折叠、夹杂和端面分层等缺陷。允许局部有不大于相应原料带钢标准规定厚度偏差之半的凹坑、凸起、压痕、发纹和擦伤。
冷弯钢板桩表面缺陷允许清理，但清理后应保证带钢的最小厚度。清理处应平滑。 冷弯钢板桩的两端可能存在切断毛刺，在其不损害相互连接型材的适配性以及使用时，不作为拒收
的理由。 7.6连接锁口
带有锁口的冷弯钢板桩交货时，锁口的连接应有充分的间隙，使冷弯钢板桩间能够良好的配合。通过使用两块500mm长的样板来进行检查。 7.7其他要求
在询价和订货时可以热浸涂锌及其他表面处理方式交货，并应符合相关标准的规定。
8试验方法
8.1每批钢板桩的检验项目、取样方法、试验方法应符合表2的规定。
表2检验项目、取样数量、取样方法和部位及试验方法
序号 1 2 3
检验项目拉伸试验尺寸、外形表面质量
取样方法和部位 GB/T2975(产品平板部分）
取样数量/个
试验方法 GB/T 228.1 盘具、样板、8.2
1
逐根逐根
目视
8.2侧向弯曲、平面弯曲、扭曲、端面切斜及角度偏差的测量方法分别如图6～图10所示。
4 GB/T29654—2013 单位为毫米
59
S
[250
250
15
图6侧向弯曲值S的测量方法
单位为毫米
259
G
250
25
054
图7平面弯曲值C的测量方法
单位为毫米
图8扭曲值的测量方法
宽度
图9 端部切斜值的测量方法
短边
图10角度偏差测盘方法
8.3检验结果的数值修约和判定应符合YB/T081的规定。 GB/T29654—2013
检验规则
9
9. 1 检查和验收
冷弯钢板桩产品的检查和验收是由供方质量监督部门进行，需方有权按本标准进行检验。 9.2 组批规则
冷弯钢板桩应成批验收。每批由同-一牌号、同一规格的产品组成，每批重量通常不超过50t。 9.3 检验项目和取样数量
冷弯钢板桩的检验项目和取样数量应符合表2的规定 9.4 复验与判定规则
冷弯钢板桩复验规则应符合GB/T17505中相应的规定。
10 包装、标志和质量证明书
10.1 包装 10.1.1 冷弯钢板桩产品的包装可分为成捆包装和散装两种。 10.1.2 ：每捆由同一批号的产品组成，每捆最大重量通常不超过5t。 10.1.3 3对于理论重量大于100kg/m或单根长度大于15m的产品可散装交货。 10.2 标志和质量证明书
冷弯钢板桩的标志和质量证明书应按GB/T2101的规定执行。
