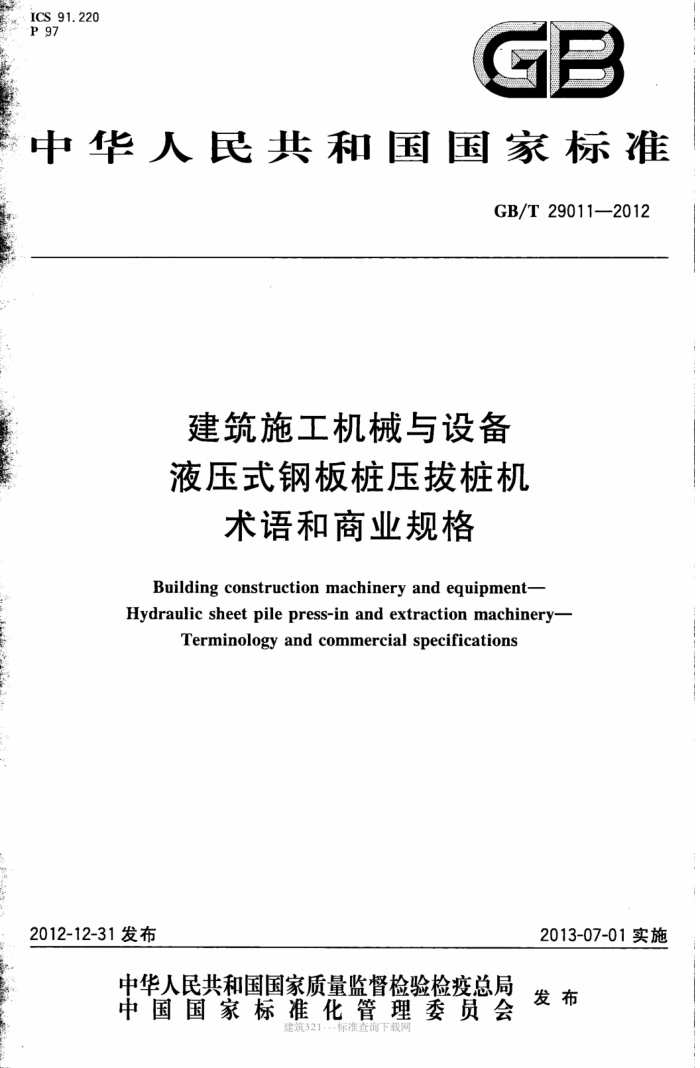

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T29011—2012
建筑施工机械与设备液压式钢板桩压拔桩机
术语和商业规格
Building construction machinery and equipment- Hydraulic sheet pile press-in and extraction machinery-
Terminology and commercial specifications
2012-12-31发布
2013-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T29011—2012
前言
本标准按GB/T1.1一2009的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会(SAC/TC328)归口。 本标准起草单位：北京建筑机械化研究院、宁波市华测检测技术有限公司、徐工集团工程机械股份
有限公司建设机械分公司、北京建研机械科技有限公司。
本标准起草人：马鸿忠、李波、范旭辉、梁媛媛、掌丽华、刘慧彬。
建筑321---标准查询下载网 GB/T29011—2012
建筑施工机械与设备液压式钢板桩压拨桩机
术语和商业规格
1范围
本标准界定了主要型式的液压式钢板桩压拔桩机的术语、定义和商业规格。 本标准适用于液压式钢板桩压拔桩机，液压式混凝土预制桩压拔桩机也可参照使用。
2术语和定义
下列术语和定义适用于本文件。 2.1机械装置 2.1.1压拔桩机构成 2.1. 1. 1
压拔桩机主机mainbodyofpress-in/extractionmachine 可凭借自身动力在打设完成的钢板桩上移动，并以打设完成的钢板桩为支承，压人或拔出钢板桩的
机械。也有的带调整压人钢板桩倾角的倾斜调整装置（见图A.1和图A.2)。 2. 1. 1. 2
动力装置powerunit 为压拔桩机主机提供液压油的装置，由发动机、油泵、控制设备及油管组成。随压拔桩机主机在施
工位置的移动，包括靠自身行走装置在平坦的地面上移动的自行式（见图A.3的j)和靠起重机起吊移动的固定式（图A.4）。 2. 1.1.3
反力台架reactionstand 在未打设完成的钢板桩的情况下，为了获得最初的压桩反力而搭设的台架（见图A.5）。在反力台
架的可折叠的臂架上（见图A.5的k)放置作为反力配重用的钢板桩等，由压拔桩机主机的反力夹具夹持反力台架的被夹持部（见图A.5的1)，此时反力用配重的质量和反力台架的质量及压拔桩机主机的质量共同构成压桩反力。 2.1.2压拔桩机主机 2.1.2.1
反力夹具clamp，grip 用于夹住已打设完成的钢板桩的装置（见图A.1和图A.2的a）。各个反力夹具部分从前方起依
次顺序称为1号反力夹具、2号反力夹具等。 2.1.2.2
滑轨saddle 用于安装反力夹具的基础支架（见图A.1和图A.2的b）。
1
建筑321---标准查询下载网 GB/T29011—2012
2.1.2.3
移动平台slideframe 用于钢板桩前方或后方定位的平台（见图A.1和图A.2的c）。
2.1.2.4
立柱leader mast，main frame 用于钢板桩左侧或右侧定位的装置（见图A.1和图A.2的d)。
2.1.2.5
夹桩器chuck，jaws 压桩或拔桩时夹住钢板桩的装置（见图A.1和图A.2的e)。
2.1.2.6
夹桩承台chuckframe 实现夹桩器上下运动的平台（见图A.1和图A.2的f)。
2.1.2.7
主液压油缸 maincylinder,press-in/extraction cylinder 用于压入或拔出钢板桩的液压油缸（见图A.1和图A.2的g）。
2.1.2.8
立柱台架leadermastfootbracket,footbracketofleadermast 带倾斜调整装置的用于安装压拔桩机主机的立柱的基础平台（见图A.2的h）。
2.1.2.9
倾斜调整液压油缸tiltcylinderadjustmentcylinder 带倾斜调整装置的使压拔桩机主机的立柱向前方或后方倾斜的液压油缸（见图A.2的i)。
2.1.3压拔桩机主机的方向 2.1.3.1
前方forward 当立柱在水平方向移动时，夹桩器的一侧称为前方。
2.1.3.2
后方backward 当立柱在水平方向移动时，滑轨的一侧称为后方。
2.2参数及性能 2.2.1压拔桩机主机的参数及性能 2.2.1.1
压桩力 press-inforce 主液压油缸在钢板桩压入方向上所产生的力。
2.2.1.2
拔桩力 extractionforce 主液压油缸在钢板桩拔出方向上所产生的力。
2.2.1.3
行程 呈strokeof press-in/extractioncylinder 主液压油缸最大的伸缩长度。
2
建筑321--标准查询下载网 GB/T29011—2012
2.2.1.4
压桩速度press-inspeed 在空载状态下，夹桩器向下压入钢板桩的速度。
2.2.1.5
拔桩速度extractionspeed 在空载状态下，夹桩器向上拔出钢板桩的速度。
2.2.1.6
立柱最大倾角 maximumadjustingtiltanglesof leadermast(deg) 立柱向前后倾斜时所能达到的最大倾角（见图A.2的Φ1、Φ2）。
2.2.1.7
适用钢板桩applicablesheetpile 能被压人或拔出的钢板桩的型式。
2.2.1.8
操纵方式 operatingsystem 压拔桩机主机的操纵方式，有无线式、有线式等。
2.2.1. 9
施工时移动方式movingmethod 压拔桩机主机在钢板桩上的移动方式。有自行式、起吊移动式等。
2.2.1. 10
全长overalllength 在一般状态（见2.3.1)时压拔桩机主机的最大长度（见图A.1和图A.2的L）。
2.2.1.11
全宽overallwidth 在一般状态（见照2.3.1)时压拔桩机主机的最大宽度（见图A.1和图A.2的W）。
2.2.1.12
全高overallheight 在一般状态（见2.3.1)时压拔桩机主机的最大高度（见图A.1和图A.2的H)。
2.2.1.13
施工时的最大高度maximumheightonworkingcondition 夹桩器位于最上端时的最大高度（见图A.1和图A.2的H）。
2.2.1.14
纵向状态运输时的最大高度maximumuprighttransportingheight 用压拔桩机主机的反力夹具夹住反力台架时的运输状态的最大高度（见图A.6的H2）。
2.2.1.15
横向状态运输时的最大高度maximumlayingtransportingheight 横向倾倒运输状态的最大高度（见图A.7的H3）。
2.2.1.16
机械质量 machinemass 在一般状态（见2.3.1)时含液压油的压拔桩机主机的质量。
2.2.2动力装置 2.2.2.1
额定功率 ratedoutput 在确定的运转条件下、确保在一定的运转时间内的输出功率。
