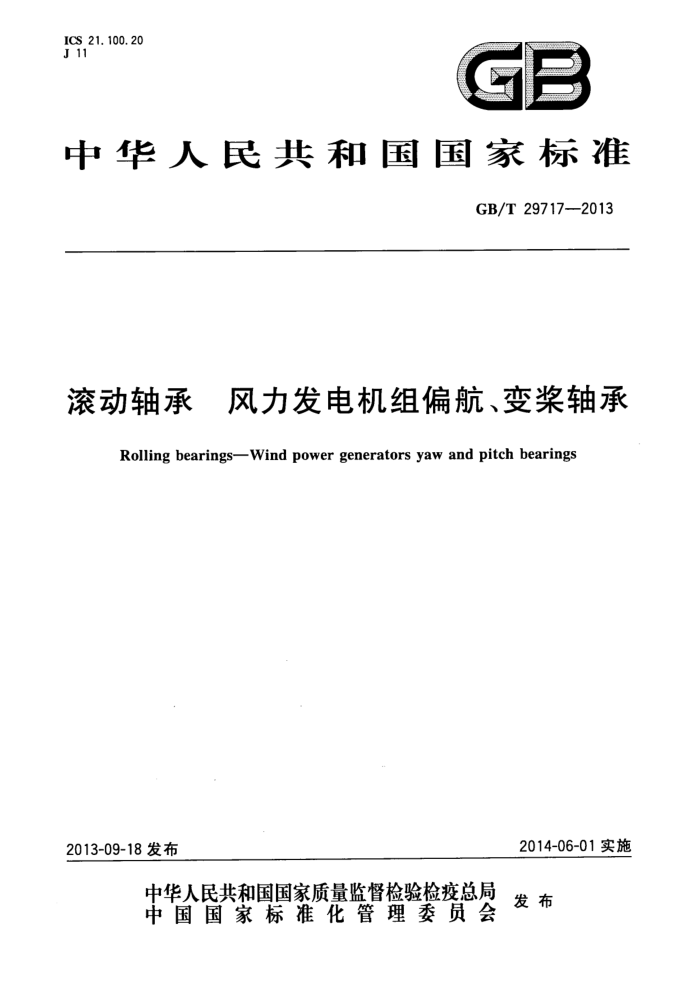

ICS 21.100.20 J 11
G
中华人民共和国国家标准
GB/T297172013
滚动轴承 风力发电机组偏航、变桨轴承
Rolling bearings-Wind power generators yaw and pitch bearings
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 GB/T 29717—2013
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 符号 5 轴承代号方法 6 偏航、变桨轴承结构型式和外形尺寸 7 技术要求· 8 检测方法·
1
13
17
检验规则· 10 标志 11 防锈包装 12 运输和贮存 13 安装和保养附录A（资料性附录） 轴承的安装与保养
19 19 19 20 20 21
9 GB/T 297172013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准主要起草单位：洛阳LYC轴承有限公司。 本标准参加起草单位：洛阳轴承研究所有限公司、成都天马铁路轴承有限公司、大连冶金轴承股份
有限公司、马鞍山经纬回转支承有限公司、北京京冶轧机轴承制造有限公司、西北轴承股份有限公司、瓦房店轴承集团有限责任公司、上海斐赛轴承科技有限公司、国电联合动力技术有限公司。
本标准主要起草人：董汉杰、庞碧涛、练松伟、谢兴会、徐玲玲、黄伟。 本标准参加起草人：许正根、汪文革、张宏伟、王书君、张富永、王丽君、孙振生、赵联春、孙黎翔、
闻传涛、杨世宏。 GB/T29717—2013
滚动轴承风力发电机组偏航、变浆轴承
1范围
本标准规定了风力发电机组偏航、变浆轴承的代号方法、结构型式、外形尺寸、技术要求、检测方法、 检验规则、标志和包装等。
本标推适用于风力发电机组偏航、变浆轴承（以下简称轴承)的生产检验和用户选型、验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T226一1991钢的低倍组织及缺陷酸蚀检验法 GB/T230.12009 9金属材料： 洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、
N、T标尺）
GB/T231.1—2009 金属材料 布氏硬度试验第1部分：试验方法 GB/T308.1—2013 滚动轴承球第1部分：钢球 GB/T1357—2008 通用机械和重型机械用圆柱齿轮模数 GB/T1979—2001 结构钢低倍组织缺陷评级图 GB/T4199-2003 滚动轴承公差定义 GB/T5617—2005 钢的感应淬火或火焰火后有效硬化层深度的测定 GB/T6394—2002 金属平均晶粒度测定法 GB/T6930-2002 滚动轴承词汇 GB/T7811—2007 滚动轴承 参数符号 GB/T8597—2013 滚动轴承防锈包装 GB/T9793—2012 热喷涂金属和其他无机覆盖层锌、铝及其合金 GB/T10095.1—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T10561—2005 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T18254—2002 高碳铬轴承钢 GB/T20887.1--2007 汽车用高强度热连轧钢板及钢带第1部分：冷成形用高屈服强度钢 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损检测 JB/T6396—2006 6大型合金结构钢锻件技术条件 JB/T7051—2006 滚动轴承零件表面粗糙度测量和评定方法· JB/T104712004滚动轴承转盘轴承 HG/T2349—1992 聚酰胺1010树脂 HG/T2811--1996 旋转轴唇形密封圈橡胶材料
3术语和定义
GB/T4199—2003、GB/T6930—2002界定的术语和定义适用于本文件。
1 GB/T297172013
4符号
GB/T7811一2007确立的以及下列符号适用于本文件。 6:齿宽 D：轴承外径；对带外齿轴承为外圈外圆柱表面直径 D.：外齿齿顶圆直径 D.：外圈安装孔直径 Dw：钢球直径 D1：外圈安装孔中心圆直径 d：轴承内径；对带内齿轴承为内圈内圆柱表面直径 d.：内齿齿顶圆直径 d.：内圈安装孔直径 di：内圈安装孔中心圆直径 Frea：外齿轮对滚道的径向综合跳动 Fi：内齿轮对滚道的径向综合跳动 H:外圈高度 h：内圈上端面和外圈上端面的高度差 K。：成套轴承外圈径向跳动 Ki：成套轴承内圈径向跳动 m:模数 ni：外圈安装孔个数 nz：内圈安装孔个数 Sa：成套轴承外圈轴向跳动 Sia：成套轴承内圈轴向跳动 T：轴承高度工：齿轮径向变位系数 2:齿数 △Ds：轴承单一外径偏差 Ads：轴承单一内径偏差 Ar：轴承实际高度偏差
5轴承代号方法
5.1通用代号方法
5.1.1代号的构成
偏航、变桨轴承代号由前置代号、基本代号和后置代号构成，其排列顺序如下：
前置代号
后置代号
基本代号
5.1.2前置代号
.
前置代号为“FD”，为“风电”两字汉语拼音首个大写字母的组合，前置代号与基本代号间用
2 GB/T29717—2013
“_”隔开。 5.1.3基本代号构成
基本代号分为三部分，前部为结构型式代号和传动型式代号，中部为球直径（近似值），后部为球组节圆直径。 5.1.3.1 结构型式代号
结构型式代号按表1的规定。
表1结构型式代号
结构型式单排四点接触球式双排同径四点接触球式
结构型式代号
01 03
5.1.3.2 ：传动型式代号
传动型式代号按表2的规定。
表2传动型式代号
传动型式无齿式
传动型式代号
0 1 2 3 4
渐开线圆柱齿轮外齿小模数渐开线圆柱齿轮外齿大模数渐开线圆柱齿轮内齿小模数渐开线圆柱齿轮内齿大模数
5.1.3.3 基本代号编制规则
基本代号编排时，结构型式代号和传动型式代号连写，前部、中部和后部之间用“，”隔开。 5.1.4 后置代号 5.1.4.1后置代号排列顺序
后置代号分为两部分，前部表示轴承套圈材料及预先热处理方法，后部表示密封、技术要求等有改变。 5.1.4.2后置代号含义及编制规则 5.1.4.2.1 套圈材料及预先热处理方法代号按表3的规定，在其代号前用“，”和基本代号隔开。 5.1.4.2.2当密封、技术要求等有改变时，用“K”或K和数字组合”表示，如K、K1、K2等，其含义用户可咨询制造厂，代号与材料代号空半个汉字距。
3 GB/T29717—2013
表3套圈材料及预先热处理方法代号
代号 03 13
套圈材料 42CrMo 其他材料
预先热处理方法
调质处理调质处理
5.1.5代号示例
示例：
FD-01 3. 60. 2500. 03 K1
密封、技术要求等改变套圈材料为42CrMo，调质处理球组节圆直径为2500mm -球直径（近似值）为60mm 渐开线圆柱齿轮内齿小模数单排四点接触球式风电轴承
5.2其他代号
当用户对代号有特殊要求时，由制造厂与用户之间协商确定。
6偏航、变桨轴承结构型式和外形尺寸
6.1结构型式 6.1.1 单排四点接触球式
单排四点接触球轴承见图1～图3。
D
D Dpe
t
E
n-d.
d,
图1无齿式单排四点接触球轴承 GB/T 29717—2013
O
D, D, d.
1
d.
d d,
图2内齿式单排四点接触球轴承
D. D D, D,
主
-
a-d,
d,
图3外齿式单排四点接触球轴承
6.1.2双排同径四点接触球式
双排同径四点接触球式见图4图6。
a
0
n-d.
d
图4无齿式双排同径四点接触球轴承
