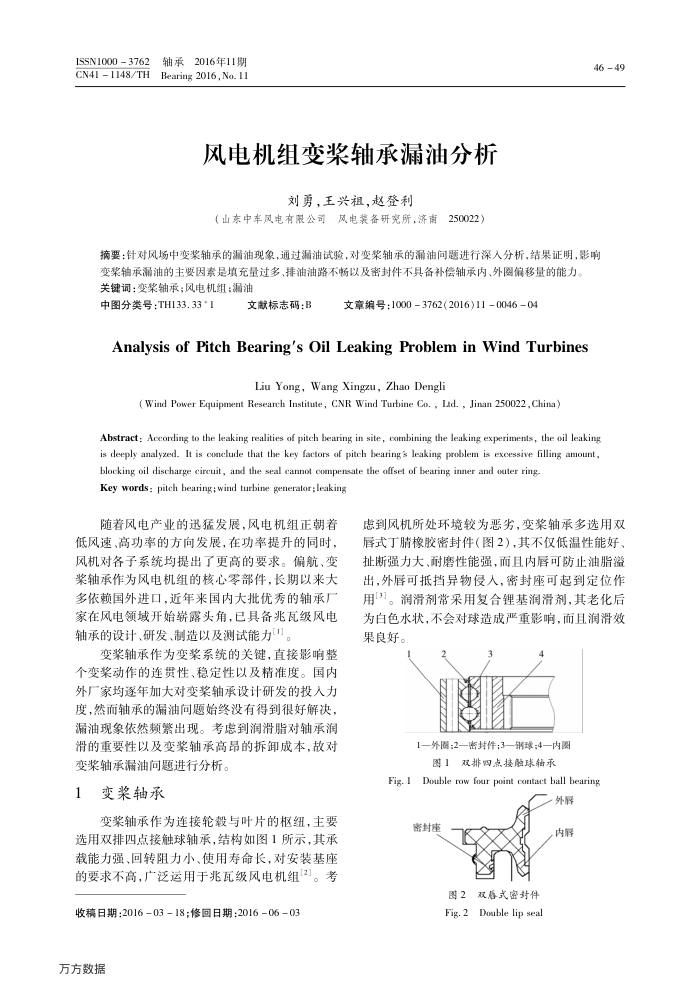

ISSN1000 3762 H
轴承2016年11期 Bearing 2016, No. 11
风电机组变浆轴承漏油分析
刘勇，王兴祖，赵登利
（山东中车风电有限公司风电装备研究所，济南
250022）
46 49
摘要：针对风场中变浆轴承的漏油现象，通过漏油试验，对变案轴承的漏油问题进行深入分析，结果证明，影响
变案轴承漏油的主要因素是填充量过多、排油油路不畅以及密封件不具备补偿轴承内、外图偏移量的能力关键词：变浆轴承；风电机组：漏油
中图分类号：TH133.33*1
文献标志码：B
文章编号：10003762(2016)11004604
AnalysisofPitchBearing'sOilLeakingProbleminWindTurbines
Liu Yong, Wang Xingzu, Zhao Dengli
(Wind Power Equipment Research Institute, CNR Wind Turbine Co., Lad., Jinan 250022,China)
Abstract : According to the leaking realities of pitch bearing in site, combining the leaking experiments, the oil leaking is deeply analyzed. It is conclude that the key factors of pitch bearing's leaking problem is excessive filling amount,
blocking oil discharge cireuit, and the seal cannot compensate the offset of bearing inner and outer ring. Key words : pitch bearing; wind turbine generalor;leaking
随着风电产业的迅猛发展，风电机组正朝着
低风速、高功率的方向发展，在功率提升的同时，风机对各子系统均提出了更高的要求。偏航，变奖轴承作为风电机组的核心零部件，长期以来大多依赖国外进口，近年来国内大批优季的轴承厂家在风电领域开始薪露头角，已具备兆瓦级风电轴承的设计、研发、制造以及测试能力[1]。
变桨轴承作为变桨系统的关键，直接影响整个变桨动作的连贯性、稳定性以及精准度。国内外厂家均逐年加大对变奖轴承设计研发的投人大度，然而轴承的漏油问题始终没有得到很好解决，漏油现象依然频繁出现。考虑到润滑脂对轴承润滑的重要性以及变桨轴承高昂的拆卸成本，故对变桨轴承漏油问题进行分析。
变轴承
变奖轴承作为连接轮毂毅与叶片的枢纽，主要选用双排四点接触球轴承，结构如图1所示，其承载能力强、回转阻力小、使用寿命长，对安装基座的要求不高，广泛运用于兆瓦级风电机组2]。考
收稿日期：2016-03-18；修回日期：2016-0603 万方数据
虑到风机所处环境较为恶劣，变桨轴承多选用双唇式丁睛橡胶密封件（图2），其不仅低温性能好扯断强力大，耐磨性能强，而目内唇可防止油脂波出，外唇可抵挡异物侵人，密封座可起到定位作用[3]。润滑剂常采用复合锂基润滑剂，其老化后为白色水状，不会对球造成严重影响，而且润滑效果良好。
1—外固；2—密封件；3—销球;4—内图
图1双排四点接触球轴承
Fig. 1Double row four point contact ball bearing
一外属
密封座
内厚
图2双唇式密封件 Fig. 2Double lip seal
