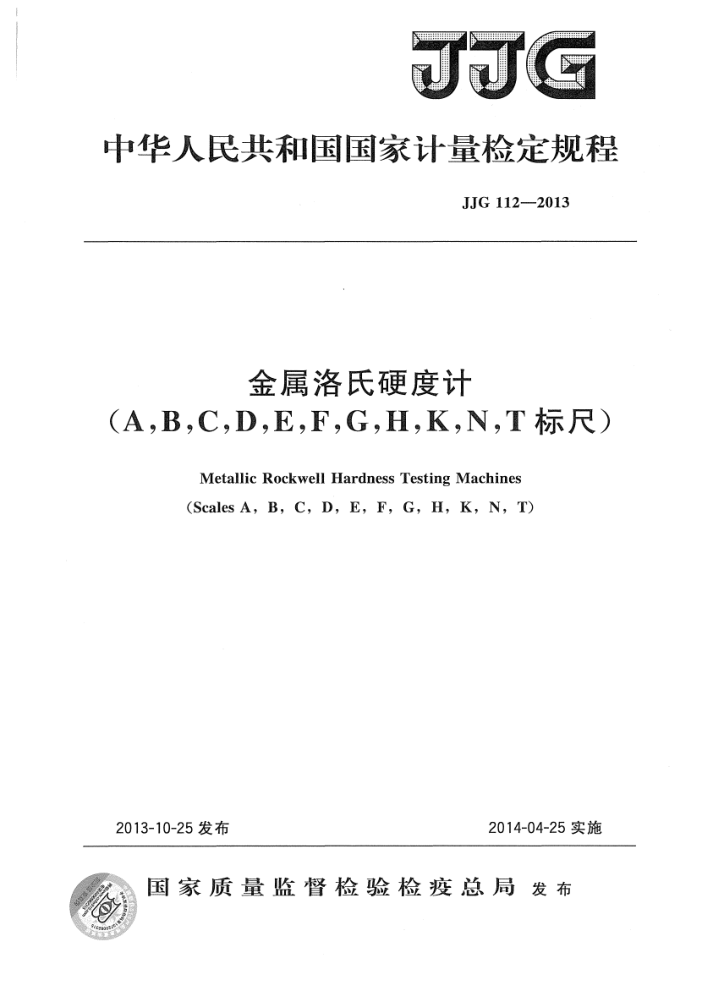

JJG
中华人民共和国国家计量检定规程
JJG112—2013
金属洛氏硬度计
(A.B.C,D,E.F,G.H.K.N,T标尺)
Metallic RockwellHardness Testing Machines (ScalesA,B,C,D,E,F,G,H,K,N,T)
2014-04-25实施
2013-10-25发布
国家质量监督检验检疫总局发布 中华人民共和国国家计量检定规程
金属洛氏硬度计
(A,B,C,D,E,F,G,H,K,N,T标尺)
JJG112—2013
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1.5 字数32千字 2014年1月第一版 2014年1月第一次印刷
*
书号：155026·J-2871
0
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 JJG112—2013
金属洛氏硬度计(A,B,C,D,E,F,G，
HKN.T标尺)检定规程
JJG112-2013 代替JJG112—2003
Verification Regulation of
Metallic Rockwell Hardness Testing Machines (ScalesA,B,C,D,E,F,G,H,K,N,T)
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院
上海市计量测试技术研究院
广东省计量科学研究院
参加起草单位：上海市质量监督检验技术研究院
莱州华银试验仪器有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG 1122013
本规程主要起草人：
张峰（中国计量科学研究院）何力（中国计量科学研究院）虞伟良（上海市计量测试技术研究院）
何广霖（广东省计量科学研究院）参加起草人：
沈琪 (上海市质量监督检验技术研究院) 王敬涛（莱州华银试验仪器有限公司） JJG112—2013
目
录
引言 1 范围· 2 引用文件.. 3 概述· 4 计量性能要求· 4.1主轴垂直度和同轴度 4.2 试验力 4. 3 压头 4. 4 压痕深度测量装置： 4.5 机架变形， 4.6示值最大允许误差及示值重复性 5
(I) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (10) (10) (11) (13) (15) (16)
通用技术要求 6 计量器具控制.. 6.1 检定条件.. 6.2 检定项目和检定方法 6.3 检定结果的处理· 6.4检定周期. 附录A 标准洛氏硬度计的检定附录B 洛氏硬度计检定记录格式附录C 洛氏硬度计检定证书内页格式附录D洛氏硬度计检定结果通知书内页格式
.
T JJG112-2013
引言
本规程按照JJF1002一2010《国家计量检定规程编写规则》给出的规则起草。 本规程代替JJG112一2003《金属洛氏硬度计（A，B，C，D，E，F，G，H，K，
N，T标尺）》。与JJG112一2003相比，本规程主要技术变化如下：
将适用范围扩展为工作洛氏硬度计及标准洛氏硬度机（见第1章）；一将硬质合金球作为洛氏球压头的标准型用球（见4.3.2.1）；一删除硬度计应有“CMC”标志；一删除对试验循环时间的要求；一不明确规定检定初试验力必须用98.07N或196.1N的测力仪，只要满足要求
的即可（见6.2.4.1）；一增加在检定球压头直径时，应从同一批球中进行抽样检查的规定（见
6. 2. 5. 2) ; 一增加塞尺的最大允许误差为士8μm（见表4）；一修改刻线板的最大允许误差为士3μm（见表4）；
将检定项目“加力速度”修改为“加力及保持时间”（见表5）；修改检定压头用硬度块范围与常用硬度块一致（见表6和表7）；修改压痕深度测量装置的检定方法，使之不局限于表盘式的硬度计（见 6.2.6.1);
一将主试验力的施加时间修改为（1～8)s（见6.2.8.5）；一增加标准洛氏硬度机的检定（见附录A）；
一对标准机的压痕深度测量装置的最大允许误差修改为士0.2μm（见A.3）；金刚石圆锥压头的检定周期由5年修改为4年（见6.4及A.9）；
-
一增加标准洛氏硬度机与基准机的比对方法（见A.8）；一标准洛氏硬度机的检定周期由五年修改为四年（见A.9）；一增加了压痕深度测量装置及压头的检定记录及检定证书内页格式（见附录B、C)。 本规程在制定过程中充分考虑了JJG1442007《标准测力仪检定规程》、
GB/T230.1--2009《金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、 E、F、G、H、K、N、T标尺）》、GB/T230.2-2002《金属材料洛氏硬度试验第2 部分：硬度计（A、B、C、D、E、F、G、H、K、N、T标尺）的检验与校准》、 GB/T230.3一2002《金属材料洛氏硬度试验第3部分：标准硬度块（A、B、C、 D、E、F、G、H、K、N、T标尺）的标定》、GB/T4340.12009《金属材料维氏硬度试验第1部分：试验方法》、ISO6508-1：2005《金属材料洛氏硬度试验第1 部分：试验方法》、ISO6508-2：2005《金属材料洛氏硬度试验第2部分：硬度计 Ⅱ JJG112—2013
的检验与校准》、ISO6508-3：2005《金属材料洛氏硬度试验第3部分：标准块的校准》等与洛氏硬度计有关文件的术语、符号与定义，以及相关的技术要求、技术指标和检验方法。
JJG112一2003的历次版本发布情况为：
-JJG112—1984; JJG112-1991。
-
II JJG112—2013
金属洛氏硬度计（A，B，C，D，E，F，G，
H,K，N，T标尺)检定规程
1范围
本规程适用于固定式金属洛氏硬度计（A，B，C，D，E，F，G，H，K，N，T 标尺）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG144—2007标准测力仪 GB/T4340.1一2009金属材料维氏硬度试验第1部分：试验方法凡是注目期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
金属洛氏硬度计（以下简称硬度计）适用于各种金属材料的硬度测定。它的试验原理是：在初试验力F。及总试验力F先后作用下，将金刚石圆锥压头（或规定直径的球压头）压人试样表面，卸除主试验力F1，测量保留初试验力时的压痕残余深度h。
洛氏硬度计算公式和洛氏标尺见表1。
表1洛氏硬度标尺
硬度标尺
初试验力 主试验力 总试验力 硬度值 F。/N Fi/N F/N 计算公式
使用范围
压头类型
490.3 588.4 100- h (20～88)HRA
金刚石圆锥体
A
0.002
882.6 980.7 130 0.002 h 98.07 882.6 980.7 100- 0.002 (40～77）HRD
$1.5875mm球
(20~100）HRBW
B
c 金刚石圆锥体
1 373 1 471
(2070）HRC
h
金刚石圆锥体
D E $3.175mm球
882.6 980.7 490.3 588.4 1 373 1 471 130 h (30~94）HRGW
(70~100)HREW (60~100）HRFW
$1.5875mm球
F G $1.5875mm球 H $3.175mm球 K
0.002
490.3 588.4 1 373
(80～100)HRHW (40~100）HRKW
1 471
$3.175mm球
1 JJG
