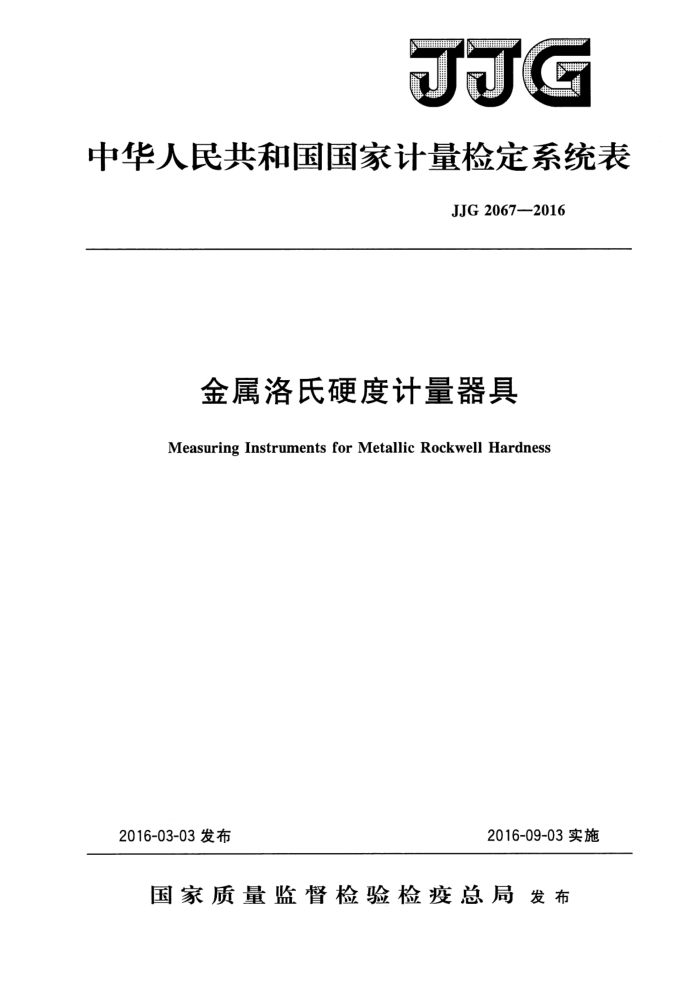

JJG
中华人民共和国国家计量检定系统表
JJG2067—2016
金属洛氏硬度计量器具
Measuring Instruments for Metallic Rockwell Hardness
2016-03-03发布
2016-09-03实施
国家质量监督检验检疫总局发布 JJG2067—2016
金属洛氏硬度计量器具
JJG2067—2016 代替JJG2067—1990
检定系统表
JJG2068—1990
Verification Scheme of Measuring InstrumentsforMetallicRockwellHardness
归口单位：全国力值硬度计量技术委员会
主要起草单位：中国计量科学研究院
上海市计量测试技术研究院中国测试技术研究院河南省计量科学研究院
参加起草单位：莱州华银试验仪器有限公司
泉州丰泽东海仪器硬度块厂
本检定系统表委托全国力值硬度计量技术委员会负责解释 JJG 20672016
本检定系统表主要起草人：
何力 (中国计量科学研究院) 张峰 （中国计量科学研究院) 虞伟良（上海市计量测试技术研究院）徐志敏（中国测试技术研究院）王广俊（河南省计量科学研究院）
参加起草人：
王敬涛（莱州华银试验仪器有限公司）陈俊薪（泉州丰泽东海仪器硬度块厂） JJG2067—2016
目 录
(I) (1) (1) (1) (1) (2) (3) (3) (3) (4) (5)
引言 1
范围· 2 引用文件.… 3计量基准 3.1金属洛氏硬度国家基准 3.2金属洛氏硬度国家副基准 4计量标准.· 4.1标准金属洛氏硬度机 4.2标准金属洛氏硬度块 5工作计量器具· 6金属洛氏硬度计量器具检定系统表框图
..
I JJG2067—2016
引言
本系统表依据JJF1104一2003《国家计量检定系统表编写规则》给出的规则起草。 本系统表代替JJG2067一1990《金属洛氏硬度计量器具检定系统》、JJG2068-
1990《金属表面洛氏硬度计量器具检定系统》。与JJG2067—1990和JJG2068—1990 相比，除编辑性修改外主要技术变化如下：
按照ISO标准，将金属表面洛氏硬度作为HRN，HRT标尺与原金属洛氏硬度的其他标尺合并统称金属洛氏硬度；修订计量基准、计量标准的测量扩展不确定度（见本系统表3、4、6，JJG2067- 1990和JJG2068—1990一、二); 修订工作计量器具最大允许误差（见本系统表5、6，JJG2067一1990和JJG2068- 1990三、四)；新增金属洛氏硬度基准机、副基准机和标准机各分项设备的技术要求；新增计量基准、副基准的校准与测量能力（CMC)；取消钢球压头和相应的标尺。
本系统表的历次版本发布情况：
JJG2067—1990; -JJG2068—1990。
I JJG20672016
金属洛氏硬度计量器具检定系统表
1范围
本检定系统表适用于金属洛氏硬度计量器具（A，B，C，D，E，F，G，H，K， N，T标尺）的量值传递和检定。它规定了金属洛氏硬度量值由国家基准向计量标准以及向工作计量器具传递的程序、方法和量值传递时的测量不确定度，对基准、标准和工作计量器具的计量特性和技术指标给出了具体说明和要求。本检定系统表同样可作为在开展校准工作时的金属洛氏硬度量值溯源的依据。
2引用文件
本检定系统表引用下列文件： JG112一2013金属洛氏硬度计（A，B，C，D，E，F，G，H，K，N，T标尺） JJG113一2013标准金属洛氏硬度块（A，B，C，D，E，F，G，H，K，N，T
标尺）
JJF1094测量仪器特性评定凡是注日期的引用文件，仅注日期的版本适用于本检定系统表；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本检定系统表。
3计量基准
金属洛氏硬度计量基准包括：金属洛氏硬度国家基准和副基准。 3.1金属洛氏硬度国家基准 3.1.1金属洛氏硬度国家基准的作用
金属洛氏硬度国家基准用于保存、复现和传递洛氏硬度量值，是统一全国金属洛氏硬度量值的最高依据。基准应定期进行量值复现，积极参加国际比对。 3.1.2金属洛氏硬度国家基准的组成
金属洛氏硬度国家基准主要由金属洛氏硬度国家基准机组成，主要包括试验力施加机构、压痕深度测量装置和基准压头组。 3.1.2.1基准机的试验力施加机
a）施加主试验力前和卸除主试验力后的初试验力的最大允许偏差：士0.20%。 b）总试验力的最大允许偏差：对于（A～K）标尺为士0.03%；对于N，T标尺为
±0.06%。 3.1.2.2基准机的压痕深度测量装置
压痕深度测量装置的最大允许误差：土0.1μm。 3.1.2.3机架变形
基准机在其最大试验力下，机架变形和试样位移对读数的影响应不超过0.1HR。
1 JJG2067—2016
3.1.2.4基准压头
金属洛氏硬度基准压头技术要求见表1。
表1金属洛氏硬度基准压头的技术要求
基准金刚石圆锥压头
基准球压头（硬质合金球）直径
球面半径 mm 至少测4个
表面粗糙度参数Rz 的最大值 μm
圆锥角
压头柄轴线与圆锥体轴线的倾斜度
mm
维氏硬度
至少测4个
至少测3 个截面 1.587 5± 0.002 3.175 ±0.003
截面每个截面 120°±0.17° 平均值 120°±0.10° 3.1.3金属洛氏硬度国家基准的测量范围、不确定度以及校准和测量能力（CMC)
截面每个截面 0.2±0.007 平均值 0.2±0.005
硬质合金球不低于 1500HV10
≤0. 3°
0. 2
金属洛氏硬度国家基准的硬度值标尺、不确定度以及校准和测量能力要求见表2。
表2基准硬度标尺、不确定度以及校准和测量能力
基准机的扩展不确定度
校准与测量能力(CMC)
金属洛氏硬度标尺
U (k=2)
U (k=2)
HR 0. 20 0. 20 0. 40 0. 40
HR 0.20 0.30 0. 40 0.50
A,C,D B,E,F,G,H,K
N T
3.1.4金属洛氏硬度国家基准的量值溯源
金属洛氏硬度国家基准的各个分量（质量、长度、时间等）应溯源于相对量值的国家基准。根据国际洛氏硬度定义建立金属洛氏硬度测量模型，通过计算和试验得出国家基准各个分量的不确定度与金属洛氏硬度不确定度之间的关系，评定金属洛氏硬度国家基准的测量不确定度。
金属洛氏硬度国家基准应定期进行量值复现，积极参加国际比对。 3.1.5比对块
比对块是用于国家基准机、副基准机和标准机之间比对用的标准硬度块。比对块由国家基准机检定，其要求满足JJG113一2013的要求。 3.2金属洛氏硬度国家副基准 3.2.1金属洛氏硬度国家副基准的作用
副基准保存、复现和传递金属洛氏硬度量值的地位仅次于基准。副基准应定期量值
2 JJG2067—2016
复现，定期与基准进行量值比对。 3.2.2组成副基准的全套计量器具的技术要求与基准相同。 3.2.3副基准的测量范围、不确定度以及校准和测量能力（CMC）与基准相同。
4计量标准
金属洛氏硬度计量标准包括标准金属洛氏硬度机和标准金属洛氏硬度块。 4.1标准金属洛氏硬度机 4.1.1标准金属洛氏硬度机是位于金属洛氏硬度国家基准和副基准之下的计量标准，标准金属洛氏硬度机应定期与国家基准或副基准进行量值比对，比对是通过一套比对块实现的。比对结果用系数E.评定，其评定方法由JJG112一2013规定。 4.1.2标准金属洛氏硬度机的试验力施加机构、压痕深度测量装置和标准压头的技术要求由JJG112一2013规定。 4.1.3标准金属洛氏硬度机的测量范围及扩展不确定度见表3。
表3标准金属洛氏硬度机的硬度标尺和测量不确定度
扩展不确定度U（k=2）
金属洛氏硬度标尺
HR 0.40 0. 40 0.60
A,C,D B,E,F,G,H,K
N, T
4.2标准金属洛氏硬度块 4.2.1金属洛氏硬度量值是通过标准金属洛氏硬度块进行量值传递的。标准金属洛氏硬度块由金属洛氏硬度国家基准、金属洛氏硬度国家副基准和标准金属洛氏硬度机检定。 4.2.2标准金属洛氏硬度块按照JJG113一2013进行定度和其他检定，常用标准金属洛氏硬度块的测量不确定度见表4。
表4常用标准金属洛氏硬度块的测量不确定度
测量扩展不确定度U
硬度标尺及范围
(k=2) 0.43HRA 0.53HRBW 0.43HRC 0.47HRC 0.50HRC
(80～88)HRA (85~100）HRBW (60～70)HRC (35~55)HRC (20～30）HRC
