n C

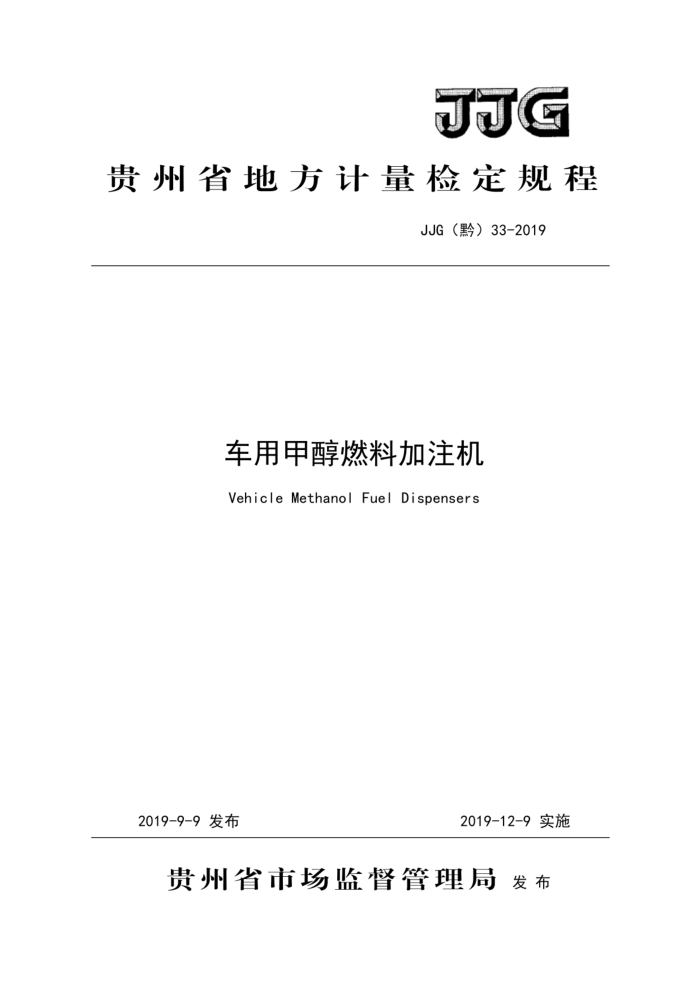

贵州省地方计量检定规程
JJG（黔）33-2019
车用甲醇燃料加注机 Vehicle Methanol Fuel Dispensers
2019-9-9发布
2019-12-9实施
贵州省市场监督管理局 发布 JJG（黔）33—2019
车用甲醇燃料加注机检定规程
JJG(黔)33—2019
Verification Regulationof Vehicle
MethanolFuelDispensers
归口单位：贵州省市场监督管理局主要起草单位：贵州省计量测试院
安顺市质量技术监督检测所
参加起草单位：贵州天鼎新能源有限公司
中国石化销售有限公司贵州石油分公司
本规程委托贵州省计量测试院负责解释 JJG（黔）33—2019
本规程主要起草人：
罗志东（贵州省计量测试院）邓 了兵 （贵州省计量测试院）刘萍（安顺市质量技术监督检测所）
参加起草人：
盛晓彦（贵州省计量测试院）
孟斌（贵州天鼎新能源有限公司）
万忠伦（中国石化销售有限公司贵州石油分公司） J（龄）33—2019
月 录
引言。
(II) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (6) (6) (7) (9) (9) (9) (10) (11) (15)
范围引用文件
1 2
3 术语和计量单位. 3.1术语： 3.2计量单位 4概述 4. 1 构造 4.2 工作原理 4.3 用途 5 计量性能要求 5. 1 甲醇加注机的最大允许误差和重复性 5.2 甲醇加注机的付费金额误差 6 通用技术要求 6.1铭牌和标记。 6.2外观结构 6.3自锁功能. 7 计量器具控制 7. 1 检定条件 7.27 检定项目. 7.37 检定方法 7.4 计算公式 7.5数据处理 7.6检定结果的处理. 7.7检定周期.. 附录A检定证书/检定结果通知书内页信息及格式附录B加注机检定记录格式附录C日醇加注机自动检定装置
- /JG(今）332019
引言
本规程依据GB/T9081-2008《机动车燃油加油机》、JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》。JJF1059。1-2012《测量不确定度评定与表示》的内容制定。
Ⅱ JJG（黔）33—2019
车用甲醇燃料加注机检定规程
1范围
本规程适用于车用甲醇燃料加注机（以下简称甲醇加注机）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T9081-2008机动车燃油加油机凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
本规程除引用GB/T9081-2008中3.5～3.20的术语外，还采用下列术语： 3.1.1甲醇加注机methanolfueldispensers
用来给车辆添加甲醇液体燃料的一种液体体积测量系统。当用户有IC卡支付、车用甲醇燃料气体回收、税控功能等其他要求时，可以具备这些功能 3.1.2自锁功能self-lockingfunction
当甲醇加注机内涉及到计量的应用程序或参数被非法变更时，或当甲醇加注机的脉冲当量异常时，甲醇加注机应被锁机。 3.1.3流量测量变换器flowmeasurementtransducer
将车用甲醇燃料的流动量转换为机械转动信号送给编码器的部件。 3.1.4编码器encoder
将流量测量变换器的机械转动信号转换为脉冲信号送给计控主板的部件。 3.1.5计控主板measurementcontrollingboard
主要由计量微处理器、监控微处理器、存储器等组成。其功能是接收编码器传送来的
1 JJG（黔）33—2019
脉冲信号生成加注燃料数据并具有其他控制功能，该数据经监控微处理器处理后送指示装置显示。 3.1.6最小付费变量minimumspecifiedquantitydeviation
甲醇加注机的最小付费变量为单价与最小体积变量的乘积。 3.l.7自动检定装置automaticverificicationdevice
由传感器、数字转换程序和计算机程序等实现甲醇加注机自动检定过程的综合系统， 3.2计量单位
体积单位：升，符号L；流量单位：升每分钟，符号L/min；压力单位：帕[斯卡]，符号P 温度单位：摄氏度，符号℃；时间单位：秒，符号S。
4概述
4.1构造
甲醇加注机由车用甲醇燃料泵、车用甲醇燃料气体分离器、流量测量变换器、控制阀、 编码器、计控主板、指示装置、车用甲醇燃料加注枪等主要部件组成的液体体积测量系统， 4.2工作原理
自带泵型甲醇加注机由电动机驱动车用甲醇燃料泵，燃料泵将储燃料罐中的车用甲醇燃料经管路及过滤器泵入燃料气体分离器进行液气分离；潜入型燃料泵甲醇加注机由计控主板发出控制信号送到潜入型燃料泵控制盒，启动潜入型燃料泵。在泵压作用下车用甲醇燃料经流量测量变换器、输燃料管、车用甲醇燃料加注枪输至燃料容器。工作原理见图1。
2 n C
