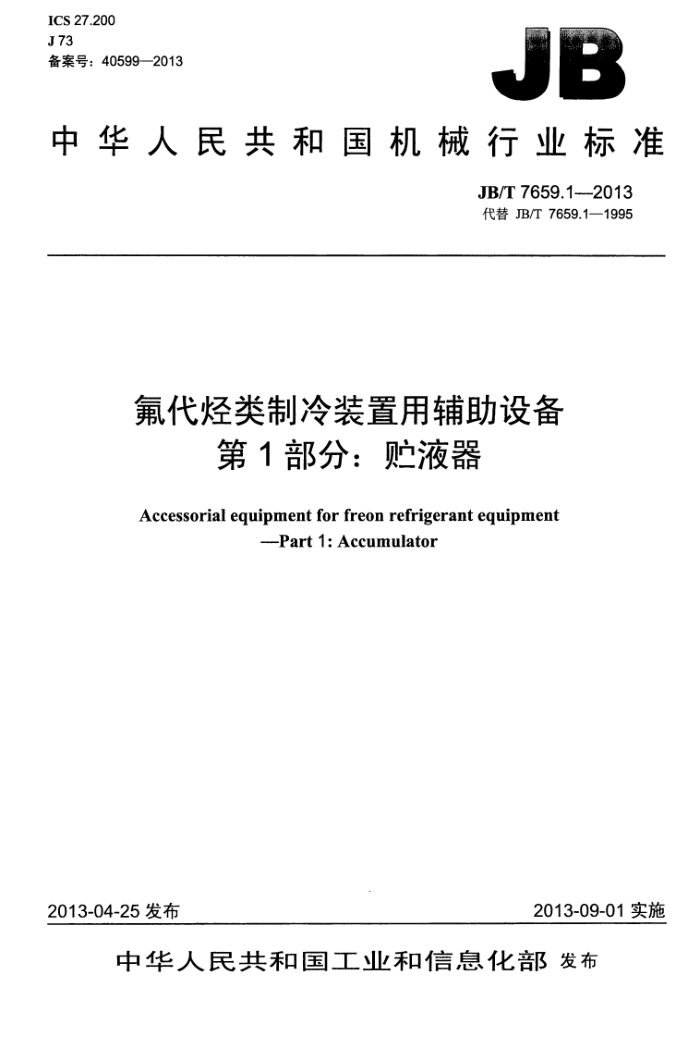

ICS 27.200 J73 备案号：40599—2013
中华人民共和国机械行业标准
JB/T 7659.1-2013 代替 JB/T 7659.1—1995
氟代烃类制冷装置用辅助设备
第1部分：贮液器
Accessorial equipment for freon refrigerant equipment
-Part 1: Accumulator
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T 7659.1--2013
目 次
前言
范围.
1
2规范性引用文件. 3 型式与基本参数, 3..型式.. 3.2·基本参数. 4　要求. 4.1‘一般要求 4.2 材料. 4.3 外观. 4.4 冷、热加工成形 4.5 焊接与无损检测. 4.6 试板与试样 4.7 性能要求. 4.8 清洁度. 4.9 安全附件 5试验方法. 5.1 材料检测.
.....
........
....--+.+.
+++-..-
.......
7
....
T
5.2 外观检验 5.3 冷、热加工成形检验 5.4焊接与无损检测试验. 5.5 试板与试样检验 5.6性能要求试验. 5.7 清洁度试验 5.8 安全附件检验， 6检验规则 6.1一般要求 6.2检验分类和检验项目 6.3出厂检验 6.4＇型式检验. 7标志、包装、运输和贮存 7..1标志... 7.2 包装： 7.3 运输和贮存表 1 设计条件. 表2 检验项目
..
..........
.......
+.....
......
.....
.....
....
......
... JB/T 7659.1—2013
前言
JB/T7659《氟代烃类制冷装置用辅助设备》分为四个部分：
-第1部分：贮液器； -第2部分：管壳式水冷冷凝器；
-
第3部分：干式蒸发器;
第4部分：翅片式换热器。 本部分是JB/T7659的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T7659.1-—1995《氟利昂制冷装置用贮液器》，与JB/T7659.11995相比主要技术变
化如下：
增加了对制冷剂的要求；范围中设计压力改为不大于4.0MPa; 一增加了贮液器内容积的参数; -取消了贮液量的要求；一一修订了贮液器的冷、热加工成形要求; -修订了对贮液器的焊接与无损检测的要求； -修订了贮液器的试板与试样的要求；
-取消成套性和保用期的要求。 本部分由中国机械工业联合会提出。 本部分由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本部分负责起草单位：杭州赛富特设备有限公司、合肥天鹅制冷科技有限公司、合肥通用机械研究
院。
本部分参加起草单位：青岛开拓隆海制冷配件有限公司。 本部分主要起草人：虞晓辉、金从卓、王世国、陈林君。 本部分所代替标准的历次版本发布情况为：
-JB/T 7659.1-1995。
II JB/T 7659.12013
表1设计条件
设计压力 MPa
设计温度 ℃
制冷剂编号 R22、R123、R134a、 R404A、R407C、R410A
热泵热水器
制冷循环
不低于设计温度对应的制冷剂饱和蒸气压力
65
45
4　要求 4.1:一般要求
贮液器应符合本部分的规定；并按经规定程序批准的图样和技术文件制造，也可按用户和制造广的协议制造。 4.2材料 4.2.1↑ 制造贮液器主要受压元件的材料应具有材质证明书。 4.2.2贮液器所用材料的要求应符合NB/T47012的规定。 4.3外观
贮液器焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，漆层应均匀光滑、 色泽 致，表面涂敷应符合JB/T.4711的要求。 4.4冷、热加工成形 4.4.1’根据制造工艺确定加工裕量，封头、圆筒的成品最小厚度不应小于该部件的设计厚度。 4.4.2坡口表面不应有裂纹、夹渣、分层等缺陷。施焊前，应清除坡口及其母材两侧20/mm范围（以离坡口边缘的距离计）·内的氧化物、油污、熔渣及其他有害杂质。 4.4.3封头的形状、尺寸公差应符合GB/T25198的有关规定。 4.5焊接与无损检测
贮液器的焊接应符合NB/T47012-的规定；无损检测应符合NB/T47012的规定，并按JB/T4730.1~ 6、NB/T47013.7～10对焊接接头进行射线检测、超声检测、磁粉检测和渗透检测，检测结果应符合以下要求：
a）射线检测：
1）对全部检测的焊接接头，不应低于I级； 2）对局部检测的焊接接头，不应低于I级； 3）射线照相的质量均不应低手AB级。
b）超声检测：
1）对全部检测的焊接接头，不应低于1级； 2）对局部检测的焊接接头，不应低于IⅡ级；
c）磁粉检测和渗透检测结果应为I级。 4.6 试板与试样
试板与试样的制备应符合以下要求： a）试板的材料应是合格的，且与容器用材具有相同钢号、相同规格和相同的热处理状态；
2
