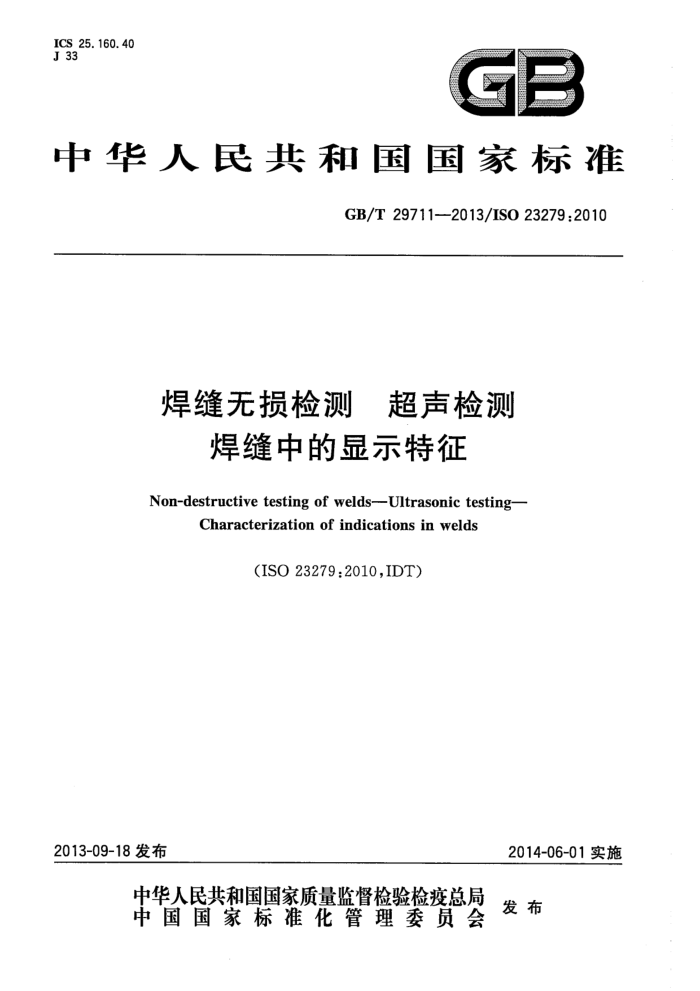

ICS 25.160.40 J 33
中华人民共和国国家标准
GB/T29711—2013/ISO23279:2010
焊缝无损检测 超声检测
焊缝中的显示特征
Non-destructive testing of welds--Ultrasonic testing-
Characterization of indications in welds
(ISO23279:2010,IDT)
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T29711—2013/ISO23279:2010
次
目
前言
1
范围 2 规范性引用文件 3 原则
1
准则 4. 1 概述 4. 2 回波幅度准则（步骤1和步骤2) 4. 3 定向反射准则（步骤3) 4.4静态回波波形准则（步骤4) 4.5横向动态回波波形准则(步骤5) 4.6附加检测附录A（规范性附录） 焊缝中的内部显示分类 流程图附录B（资料性附录） 定向反射附录C（资料性附录） 反射体的基本动态波形参考文献
4
.
12 GB/T29711-2013/ISO23279:2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO23279：2010《焊缝无损检测 超声检测 焊缝中的显示特征》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T113452013焊缝无损检测超声检测技术、检测等级和评定（ISO17640:2010， MOD)。
本标准对ISO23279：2010进行了下列编辑性修改：
删除了国际标准的前言；将ISO23279：2010中引用的ISO标准，用我国对应的标准代替；按照ISO11666：2010，在本标推“参考文献”中描述其英文标题。
本标准由全国焊接标准化技术委员会(SAC/TC55)归口。 本标准起草单位：上海材料研究所、中国特种设备检测研究院、江苏方天电力技术有限公司、济宁瑞
祥模具有限责任公司（山东济宁模具厂）。
本标准主要起草人：姜炜、金宇飞、丁杰、庄志强、郑晖、马君鹏、魏忠瑞、王森、张文杰、马君、奚力峰。
I GB/T 29711-2013/IS0 23279;2010
焊缝无损检测 超声检测
焊缝中的显示特征
1范围
本标准规定了如何来表征内部显示，即把它们分类为平面型或非平面型。 本标准也适用于去除焊缝余高后裸露在焊缝表面的显示。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO17640焊缝无损检测超声检测技术、检测等级和评定（Non-destructivetestingof welds—Ultrasonic testing—Techniques,testing levels,and assessment)
3原则
根据以下参数，将显示分类为平面型或非平面型： a) 焊接技术； b) 显示的几何位置； c) 最大回波幅度； d) 定向反射； e) 静态回波波形（例如：A-扫描）； f) 动态回波波形。 综合考虑上述每一个参数，即会得到准确的分类结果。 作为指导，图A.1给出了适于常规应用的焊缝内部显示的分类。图A.1宜结合上述所列的前2个
参数进行应用，而不能独立分开考察。
本标准规定的分类流程，也适于去除焊缝余高后裸露在焊缝表面显示的分类（见图1）。
单位为毫米
说明： A 一磨平的焊缝。
图1焊缝中显示的位置 GB/T29711—2013/ISO23279:2010
4准则
4.1概述
显示是按以下几个准则依次进行分类： a）回波幅度； b）定向反射； c) 静态回波波形（A-扫描）； d）动态回波波形。 以上准则可通过流程图来实施（见附录A)。 对显示进行判断和特征分类时，推荐选用相同的探头。流程图将显示分类系统标准化。通过与距
离波幅曲线(DAC)的比较，或与来自不连续的不同方向的最大回波幅度相比较，定义几个阅值（以分贝表示）。
流程图中不同步骤采用的阈值，见表A.1。 流程图分为5个步骤： a）步骤1：非常低的回波幅度显示，不分类； b): 步骤2：高回波幅度显示，分类为平面型； c) 步骤3：主要分类未熔合； d) 步骤4：主要分类夹杂物； e) 步骤5：主要分类裂纹。 注：根据流程图，夹杂物与未熔合同时存在的混合型显示，分类为平面型。图A2给出了该类型伤的一个示例。
4.2 2回波幅度准则（步骤1和步骤2) 4.2.1低回波幅度（步骤1)
回波幅度低于ISO11666规定评定等级的（图A.1中定义为T,）显示是无关紧要的，不应进行表征，可验收。
对于特殊应用，如果技术协议中有规定，T值可再降低。 4.2.2高回波幅度（步骤2)
回波幅度不低于参考等级十6dB(在图A.1中定义为T2)的显示，分类平面型显示。 4.3定向反射准则（步骤3) 4.3.1基于显示长度的适用性判定
流程图中的步骤3应仅用于显示长度超过： a）t，8mm≤板厚≤15mm时； b）t/2或15mm，取两者较大值，板厚t>15mm时。 没有超过以上规定长度的显示，按步骤4处理。
4.3.2应用条件
执行如下应用条件： a）所比较的回波应来自同一反射体； b）回波的比较应在显示的回波达到最高位置Ha.mx时进行； 2 GB/T29711—2013/ISO23279:2010
c）当同时使用直探头和斜探头时，应选择合适的探头频率，使得横波和纵波的波长近似相等（如
4MHz的纵波和2MHz的横波）； d）当使用2个或多个斜探头时，标称折射角之差应大于等于10°； e）若是对通过焊缝的回波与仅通过母材的回波进行比较，焊缝中的衰减应予以考虑。
4.3.3准则
对于同一显示，比较最高回波幅度Ha,max与从其他方向得到的最低回波幅度Hd,min。 为满足定向反射，应同时符合如下条件： a）Ha,mx≥T（参考等级一6dB)； b）从2个不同方向得到的显示回波幅度之间的差值IHa.max一Ha.minl，至少为：
1）9dB，仅用横波斜探头，或 2）15dB，用1个横波斜探头和1个纵波直探头。
定向反射取决于折射角和检测条件（半跨距，全跨距）。 不同检测方向的示例，参见图B.1。 应用本准则的一个示例，参见图B.2。
4.4静态回波波形准则（步骤4)
在此步骤，显示的静态回波波形（例如：A扫描）与参考反射体(3mm直径的横孔）的静态回波波形进行比较。
如果静态回波波形单一且平滑，将显示分类为非平面型。 如果静态回波波形既不单一也不平滑的，按步骤5处理。 应至少从2个方向进行检测，才符合本准则。
4.5横向动态回波波形准则（步骤5)
显示的横向动态回波波形，是探头按ISO17640要求沿垂直于显示长度方向移动时所获得的回波包络线。分析时不仅要考虑包络线，也要考虑包络线内的回波变化情况。
显示的分类取决于获得的波形： a）波形1：单一的非平面型显示； b) 波形2：不属于波形1的非平面型显示； c）波形3和波形4：平面型显示，如果观察到有2个方向的最高反射，或如果只观察到1个反射方
向，采用附加检测（见4.6)； d）波形5：密集的非平面型显示。
附录C给出了波形分类规则。 应至少从2个方向进行检测，才符合本准则。
4.6附加检测
在有怀疑的情况下，执行附加检测，例如： a）增加反射方向或探头； b) 分析探头平行于显示长度方向移动时获得的回波包络线。［参见图C.1c)、图C.2c）、
图C.3c)、图C.4c)和图C.5c)]； c）使用其他无损检测方法获得的结果（例如射线检测）。 以上所列项不受限制。
3 GB/T29711—2013/ISO23279:2010
附录A （规范性附录）
焊缝中的内部显示分类 流程图
流程图见图A.1。
是
步骤1 Ha 不分类
香步骤2 Ha≥T2 否
是
否
不论其显示长度，应用
于所有不连续 L>Lpe
是
步骤3 Ha≥T和 Ha max-Hd min>T
是
香
步骤4 A扫描显示回波波形单一且平滑
是
香步骤5
A扫描显示回波波形波高参差不齐或多峰波，且横向动态回波波形呈现波形3和
是
波形4
香
平面型显示
非平面型显示
说明： Ha Ha,mx 最高回波幅度；
Lepet Ti,T,,Ts,T,见表A.l。
规定长度；
Hdmia 最低回波幅度；
显示回波幅度；
一长度；
V
图A.1流程图
4 GB/T29711—2013/ISO23279:2010
表A.1流程图中使用的阀值
闻阀值
Ti 评定等级
T2 参考等级十6dB
Ts 参考等级-6dB
T, 9 dB*或 15 dBb
·横波。 横波和纵波反射之间。 步骤1(T1，例如评定等级）：所有显示回波幅度T1时，不分类。 步骤2(T2，例如参考等级十6dB)：当显示达到至少2倍参考回波时，分类为平面型。 步骤3(Ts，例如参考等级一6dB)：当显示回波幅度至少达到参考回波一半，且反射回波幅度差值
大于或等于T4，分类为平面型显示。
当2个探头都做横波检测时，T=9dB；当1个探头做横波检测，另1个探头做纵波检测时，T=15dB；
入射至显示上的超声声束的角度之间应至少差10°。 应在显示的相同区域进行比较。 步骤4和步骤5：符合本准则应至少从2个方向进行检测。 步骤5：若动态回波波形与图形3不吻合，分类为非平面型。 回波波形的定义，参见附录C。 夹杂物和未熔合同时存在的混合型显示，在流程图中将其分类为平面型，见图A.2所示。
X
图A.2夹杂物和未熔合同时存在的混合型显示示例
