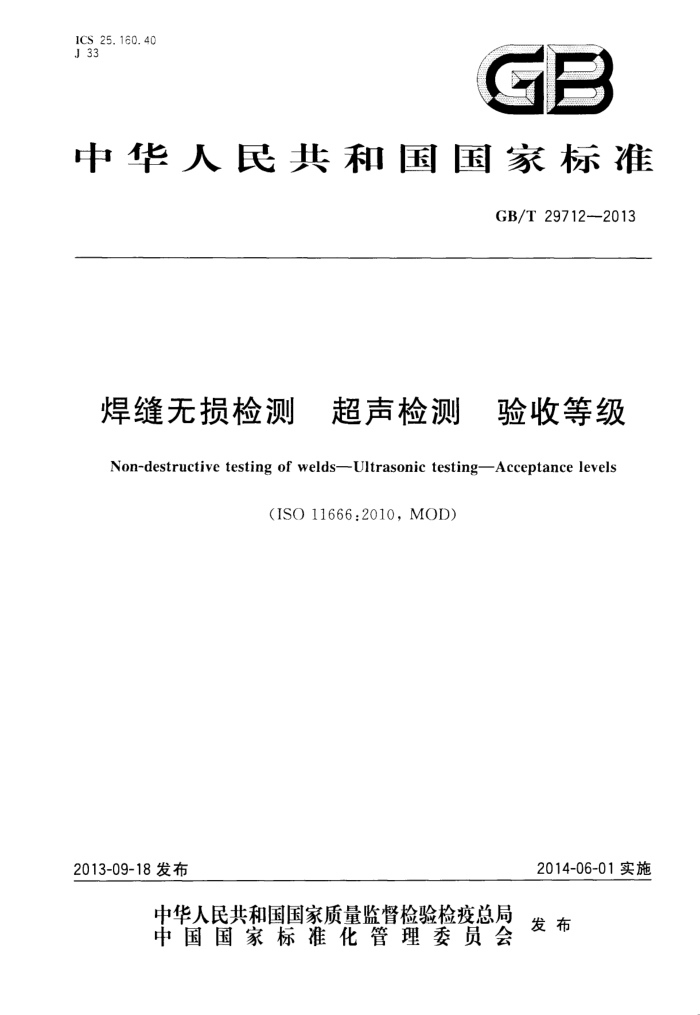

1CS 25.160.40 J33
GB
中华人民共和国国家标准
GB/T29712-2013
焊缝无损检测 超声检测 验收等级 Non-destructive testing of weldsUltrasonic testingAcceptance levels
(ISO11666:2010，MOD)
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T29712—2013
目 次
前言 1 范围 2 规范性引用文件 3 显示长度的测量 4 灵敏度设定和等级 5 验收等级 5.1 概述 5.2 纵向显示 5.3 横向显示 5.4 群显示 5.5 可验收显示的累计长度附录A（规范性附录） 等级附录B（规范性附录） 固定回波幅度等级技术
I
-.
12 GB/T 29712—2013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准使用重新起草法修改采用ISO11666：2010《焊缝无损检测 超声检测 验收等级》（英文
版)。
本标准与ISO11666：2010相比，主要技术性差异及其原因如下：
-关于规范性引用文件，为适应我国的技术条件，做了以下调整：
用等同采用国际标准的GB/T19418代替了ISO5817（见5.1）；
·
·用修改采用国际标准的GB/T11345代替了ISO17640（见1,5.1，5.2）； ·用修改采用国际标准的GB/T29711代替了ISO23279（见5.1）；
删除ISO17635标准，将其相关内容直接写人正文（见5.1）。
·
本标准由全国焊接标准化技术委员会（SAC/TC55）提出并归口。 本标准起草单位：上海材料研究所、中国特种设备检测研究院、江苏方天电力技术有限公司、济宁瑞
祥模具有限责任公司（山东济宁模具厂）。
本标准主要起草人：丁杰、金宇飞、姜炜、庄志强、郑晖、马君鹏、魏忠瑞、王森、张文杰、马君、奚力峰。
I GB/T 29712—2013
焊缝无损检测超声检测验收等级
1范围
本标准规定了铁素体全熔透焊接接头超声检测的验收等级2级和3级。本标准的验收等级2级和 3级，分别对应若GB/T19418中的B级和C级焊缝质量要求。由于GB/T19418中的D级焊缝通带不要求超声检测，因此本标准中没有与GB/T19418中的D级焊缝质量要求相对应的超声检测验收等级。
本标准的验收等级，适用于依据GB/T11345的超声检测。 本标准适用于厚度为8mm～100mm的铁素体全熔透焊缝。如果在充分考虑工件的几何形状和
声学性能情况下，能按照本标准验收等级所需检测灵敏度的要求下进行检测，本标准也可适用于其他类型、其他材质和厚度超过100mm的焊缝。除非材质衰减或较高探头分辨力要求需要其他频率的探头，本标准使用的探头标称频率为2MHz～5MHz。使用的频率不在此范围，则验收等级需要仔细考虑。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11345 焊缝无损检测 超声检测技术、检测等级和评定（GB/T11345一2013，
ISO17640:2010,MOD
GB/T19418钢的弧焊接头 缺陷质量分级指南（GB/T19418-·2003，ISO5817：1992,IDT） GB/T29711 焊缝无损检测超声检测焊缝中的显示特征（GB/T29711--2013，ISO23279：
2010,IDT)
3 显示长度的测量
显示长度应由固定回波幅度等级技术获得。测量回波超过评定等级的探头移动距离，使用附录B 规定的固定回波幅度等级技术。
如另有规定，可用替代技术测量显示长度。
4灵敏度设定和等级
灵敏度设定和随后的焊缝检测，应采用同种技术。灵敏度设定可选用下列之一技术： a） 横孔技术：基于直径为3mm的横孔； b） 平底孔技术：基于平底孔的距离-增益-尺寸(DGS)曲线； c）矩形槽技术：基于深度和宽度均为1mm矩形槽的距离-波幅（DAC)曲线； d）串列技术：基于直径为6mm平底孔的串列技术。 本标准采用GB/T11345中规定的四个等级： 1）参考等级； 2）评定等级；
1 GB/T 29712--2013
3） 记录等级（对应两个验收等级，其值均由相关验收等级一4dB引出）； 1）！ 验收等级（对应两个质量等级）。 与参考反射体相对应的所有等级的规定见表A.1 等级的规定见附录A。
5验收等级
5.1概述
表1给出了验收等级、检测等级和质量等级的关系。
表 1 超声脉冲回波检测技术（UT）
按GB/T19418的焊缝质量等级
按GB/T11345的检测技术和等级
按本标准的验收等级
B c D
至少B 至少A 至少A
2 3 3b
：当需要评定显示特征时，应按GB/T29711评定；，不推荐做超声检测，但可在规范中规定后使用（与C级焊缝质量要求一致）
本标准的验收等级对GB/T11345中的检测等级和检测技术均适用，包括直射波束纵波检测技术如果特征是按GB/T29711所规定的，则平面型显示是不可验收的，非平面显示的验收等级按照本
标准执行。
如果特征未作规定，则本标准的验收等级适用于所有显示。 5.2 纵向显示
表A.1给出了按GB/T11345评定显示的技术信息，以及相应的评定和验收等级。表A.2规定了采用横波平底孔技术的验收等级。表A.3规定了采用纵波平底孔技术的验收等级。
横孔技术和矩形槽技术的验收等级，见图A.1～图A.4。 平底孔技术和串列技术的验收等级，见图A.5～图A.8。 任何显示的回波幅度虽低于验收等级，但长度（高于评定等级）超过： a）t，8mm≤板厚t≤15mm时； b）t/2或15mm，取两者较大值，板厚t>15mm时。 应倾向于做进一步检测，即要求使用其他角度的探头，以及串列检测（若有约定）。 最终评定应基于显示的最高回波幅度和所测得的长度。
5.3 横向显示
当规定检测横向显示时，验收等级按5.2所述执行。 5.4 群显示
群是建立在回波幅度超过记录等级的两相邻可验收显示的长度及其显示间距的基础上。每个群中的显示长度均不应再用于其他群中。
如下情况时，群显示应评定为单个显示： a）间距d，小于其中较长显示的2倍长度数值（见图1)； 2 GB/T29712-2013
间距d，小于板厚的一半且不超过10mm； c) 间距d。小于板厚的一半且不超过10mm；组合长度（见图2)见式（1）：
b)
,+2+d,
+.....(1 )
组合长度112，和两显示中的最高回波幅度的较大值，应按表A.1给出的适用的验收等级进行评定。
说明： d,d,.d, X，Y和Z方向上两显示的间距：
n=13时，单个显示的长度。
L.
图1 群显示几何模型
/ 12
说明： d, --X方向上两显示的间距：
单个显示的长度；群显示的长度。
I: ,l2 (12
图2 群显示的长度
5.5 可验收显示的累计长度
超过记录等级的所有单独的可验收显示的累计长度，定义为在给定的焊缝长度范围内，单个显示与组合长度的显示在一条直线的长度总和。
3 GB/T29712—2013
说明： . 累计长度，l=l2++1s+1s: Lu" 焊缝长度； 1 当n二1.….7时，单个显示的长度。
图3显示的累计长度
对于任意的焊缝长度l（当t<15mm时，l.=6t；当t≥15mm时，l.=100mm），超过记录等级的所有单独的可验收显示的最大累计长度：对于验收等级2级，不应大于焊缝长度1的20%；对于验收等级2级，不应大于焊缝长度1的30%， GB/T 29712—2013
附录A （规范性附录）等 级
HP;H
5
0
-5
-10 F
3
15
4
-20
-255
0. 5
1. 5
2. 5 /=n
0
2
说明：
参考等级； --验收等级2级； 3一一记录等级；
1
2
一评定等级； H--—回波幅度；
4
-显示长度； -板厚t的倍数；板厚。
4
+
图A.1 适用于板厚8mm～15mm的横孔技术（技术1）和矩形槽技术（技术3）的等级 验收等级2级
