ICS 71.100. 10 Q 52
GB

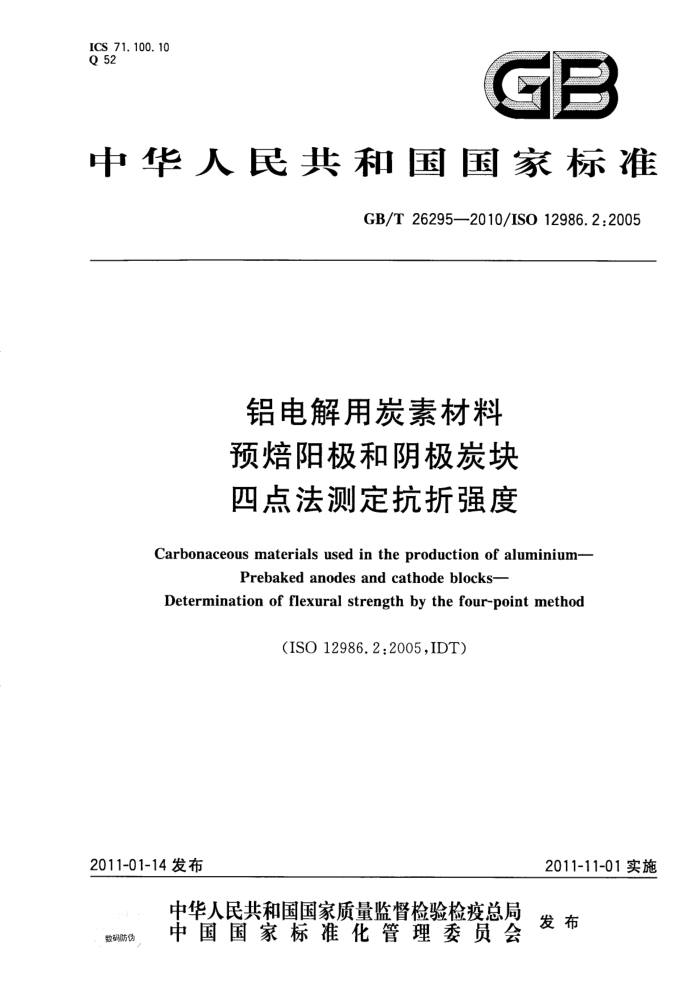

中华人民共和国国家标准
GB/T26295—2010/IS012986.2:2005
铝电解用炭素材料预焙阳极和阴极炭块四点法测定抗折强度
Carbonaceous materials used in the production of aluminium-
Prebaked anodes and cathode blocks-
Determination of flexural strength by the four-point method
(ISO12986.2:2005,IDT)
2011-01-14发布
2011-11-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T262952010/ISO12986.2:2005
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准等同采用ISO12986.2:2005《铝电解用炭素材料预焙阳极和阴极炭块 四点法测定抗折
强度》。本标准等同采用ISO12986.2：2005时将其前言、引言和参考文献删除。
本标准由中国有色金属工业协会提出本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：中国铝业股份有限公司郑州研究院、中国有色金属工业标准计量质量研
究所。
本标准主要起草人：郭永恒、张树朝、李波、李荣柱，
H GB/T26295—2010/IS012986.2:2005
铝电解用炭素材料预焙阳极和阴极炭块四点法测定抗折强度
1范围
本标准规定了预焙阳极和阴极炭块抗折强度的测定方法。 本标准适用于预焙阳极、阴极炭块和固体石墨材料抗折强度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO4288产品尺寸规范表面结构的估算规则和程序剖面法（GeometricalProductSpecifica- tions(GPS)Surface texture:Profile method-Rules and procedures for the assessment of surface texture)
ISO6906游标卡尺精度0.02mm(Verniercallipersreadingto0.02mm） ISO7500.1金属材料静态单轴测试设备第1部分：压力试验机测试系统的校准与确认
(Metallic materials-Verification of static uniaxial testing machines-Part l:Tension/compression testing machines-Verification and calibration of the force-measuring system)
ISO80o7.1铝用炭素材料取样方案和从单块上取样第1部分：阴极炭块（Carbonaceousma- terials used in the production of aluminiumSampling plans and sampling from individual unitsPart 1:Cathode blocks)
ISO80o7.2铝用炭素材料取样方案和从单块上取样第2部分：预焙阳极（Carbonaceousma- terials used in the production of aluminium--Sampling plans and sampling from individual units-Part 2:Prebaked blocks)
ISO8007.3铝用炭素材料取样方案和从单块上取样第3部分：侧部炭块（Carbonaceousma terials used in the production of aluminium-Sampling plans and sampling from individual unitsPart 3:Sidewall blocks)
3术语和定义
下列术语和定义适用于本标准。
3. 1
抗折强度flexural strength 按公式(1)计算抗折强度0：
MB
OB=W
(1)
1 GB/T26295—2010/ISO12986.2:2005
式中： Mg一弯曲力矩，单位为牛顿·毫米（N·mm）； W-阻力矩，单位为立方毫米（mm"）。
3. 2
弯曲力矩Mbendingmoment 弯曲力矩为由测试设备显示的最大负荷（即样品断裂瞬间的最大值)与样品的几何尺寸计算得到。 注：测试设备显示的最大负荷与样品的断裂负荷通常是一致的，如果不一致，则采用测试设备显示的最大负荷。
4原理
将棒状样品放置在两个承重块上，在它们的中心位置加载荷，直到样品断裂。载荷被均匀的分布在两个点上。抗折强度是根据样品断裂时的载荷，载荷边缘与支撑点间的距离，测试样品的直径计算得到。
5仪器
5.1压力试验机：能够满足ISO7500.1的要求。 5.2测试设备：有两个承重块和两个加载点。
设备必需确保在整个样品上有一对称载荷，它通过一个适当的自我调整体系如悬挂板和静止的支撑块，见图1。支撑点和加载点的曲率半径为2mm～5mm。支撑点的距离和加载点的距离可以调整以满足不同尺寸的样品的需要。 5.3 3游标卡尺：精度达到士0.5%的设备，能够满足ISO6906的要求。
6试样
6.1取样和样品的制备
按ISO8007.1、ISO8007.2、ISO8007.3的要求进行取样。除非另有协议，测试样品必须烘干，通常取5个样品。样品的侧面必须加工以使样品表面的粗糙度小于15μm，样品表面的粗糙度的测量依据ISO4288进行。表面明显的孔不考虑 6.2尺寸和形状
可以用圆柱型或棱柱型样品，样品截面尺寸应不小于骨料最大直径的2倍，但不小于4mm，样品的长度至少为直径或宽度的3.5倍。
