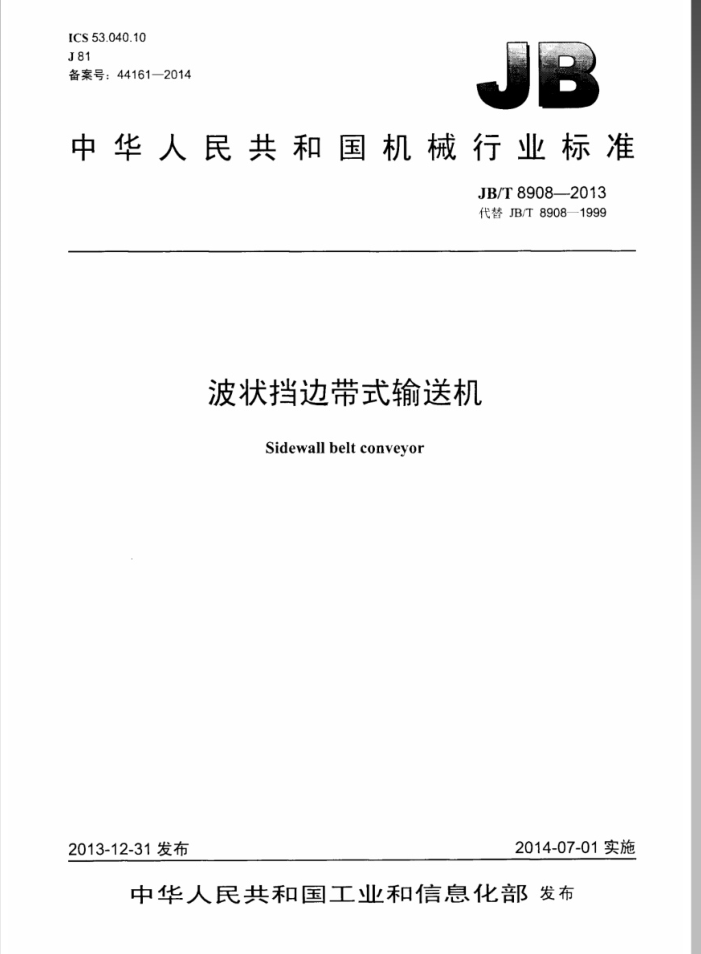

ICS53.040.10 J81 备案号：44161—2014
中华人民共和国机械行业标准
JB/T8908—2013 代替JB/T8908—1999
波状挡边带式输送机
Sidewall beltconveyor
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T8908—2013
目 次
前吉. 1范围 2规范性引用文件， 3型式和基本参数. 3.1型式. 3.2基本参数 4技术要求. 4.1工作条件 4.2 整机性能... 4.3 驱动装置 4.4 滚筒. 4.5 压带轮. 4.6 托辊辊子 4.7 输送带. 4.8 输送机用金属结构件 4.9 安全保护装置 4.10表面涂装.. 4.11 装配与安装 5试验方法， 5.1制动轮，压带轮，滚筒和托辊辑子外圆的径向圆跳动的测定 5.2 滚简最小壁厚b，的测定 5.3 滚简静平衡试验. 5.4 滚筒的无损检测方法， 5.5 胶面滚筒面胶、底胶性能检验 5.6托辊辑子动旋转阻力试验 5.7 托辊辊子防尘性能试验 5.8 托辊辑子防水性能试验 5.9托辊辑子轴向承载试验 5.10 托辑辊子跌落试验 5.11 托辊辑子轴向位移量测定 5.12 整机噪声 5.13 带速 5.14 漆膜厚度和漆膜附着力的检查 6检验规则. 6.1 检验分类 6.2 出厂检验.. 6.3 型式试验.. 6.4 抽检方法。
I1
A
-
C
10
..10 10 10 ..10 11 11 ..12 12 12 13 .14 15 15 17 17 17 17 18 18 18 19 19 JB/T89082013
7标志、包装和存 7.1标牌 7.2包装... 7.3存，附录A（规范性附录）输送带的基本参数附录B（规范性附录）滚筒无损检测方法 B.1无损检测仪器 B.2无损检测方法.
.19 19 ... 20 ..21 *.22 ..24 .. 24 .24
.....
11 JB/T8908—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8908一1999《波状挡边带式输送机》，与JB/T8908—1999相比主要技术变化如下： —-增加了对托辑、滚简的技术要求及检测方法（见4.4、4.6和5.1～5.11)；一增加了对带速的要求及测定方法（见4.2.10和5.13）；
增加了对输送带对中运行时的要求（见4.2.2)：增加了对凸弧段托辑组的布置要求（见4.2.11）：一增加了对托辑直径的要求（见3.2.4）：
调整了托辑所用钊管材质的要求（见4.6.1，1999年版的4.9）：调整了托辑辑子径向圆跳动的要求（见4.6.3，1999年版的4.9）：调整了压带轮装配后外圆径向圆跳动的要求（见4.5，1999年版的4.7）：调整了钢材表面预处理的要求（见4.10，1999年版的4.11)：修订了对输送带的要求（见4.7，1999年版的4.12）：修订了出厂检验的要求（见6.2，1999年版的6.1）：修订了输送带运要求（见7.2.8，1999年版的7.5、7.6）：删除了滚筒、压带轮灵活性的性能要求和检测方法（1999年版的4.14.3、5.2）；一删除了基带成槽度试验要求（1999年版的5.13）；一删除了挡边、横隔板与基带的粘合强度试验要求（1999年版的5.14）。 本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331）归口。 本标准负责起草单位：北京起重运输机械设计研究院。 本标准参加起草单位：江阴市鹏锦机械制造有限公司、北京约基同力机械制造有限公司、铜陵天奇
蓝天机械设备有限公司、青岛中浩特种输送设备有限公司、山东省生建重工有限责任公司、安徽盛运机械股份有限公司、青岛华夏橡胶工业有限公司、青岛银龙特种胶带有限公司、焦作鑫恒起重运输机械有限公司、江阴华东机械有限公司、荣成市通泰橡胶制品有限责任公司。
本标准主要起草人：吴志方、把婧、徐征鹏、马为民、刘凤丽、姜浩先、齐卫东、周志宇、张永胜、 孙发成、王万奇、陆洪兴、宋文海。
本标准所代替标准的历次版本发布情况为： JB/T8909—1999
III JB/T8908—2013
波状挡边带式输送机
1范围
本标准规定了波状挡边带式输送机（以下简称输送机）的型式、基本参数。技术要求，试验方法、 检验规则、标志、包装和存
本标准适用子采用波形挡边输送带连续输送散状物料的辅送机。
2规范性引用文件
下列文件对本文件的必用是必不可少的。凡是注日期的明用文件，仅注日期的版本适用本文件。
凡是不注日期的用文件，其最新版本（包括所有的修改单）适用本支件，
GB/T191包装储运图示标志 GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1184一1996形状和位置公差未注公差值 GB/T2828.12012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T3323一2005金属熔化焊焊按按头射线照相 GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3767一1996声学声压法测定噪声源声功率级反射面上方近似白由场的T程法 GB/T4323弹性套柱销联轴器 GB/T5014弹性柱销联轴器 GB/T5015弹性柱销齿式联轴器 GB/T5272梅花形弹性联轴器 GB/T6402钢锻件超声检测方法 GB/T7324一2010通用锂基润滑脂 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢
材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9239.1-2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T9867 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辑简式磨耗机法） GB/T 11211 硫化橡胶或热塑性橡胶与金属粘合强度的测定二板法 GB/T11345 焊缝无损检测超声检测技术。检测等级和评定 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13793一2008直缝电焊钢管 GB14784带式输送机安全规范 GB/T19418钢的弧焊接头缺陷质量分级指南
1 JB/T8908—2013
JB/T 6406 电力液压鼓式制动器 JB/T7330 电动滚筒 JB/T8869 蛇形弹簧联轴器 JB/T9000 液力偶合器通用技术条件 JB/T9002 运输机械用减速器 JB/T9015 带式输送机用逆止器 JB/T10061 A型脉冲反射式超声波探伤仪通用技术条件 JB/T 10936 带式输送机漏斗堵塞检测器 JB/T 10939 带式输送机跑偏开关 JB/T10960 带式输送机拉绳开关 HG/T 4062 波形挡边输送带
3型式和基本参数
3.1型式 3.1.1基本布置型式
输送机的基本布置型式见表1，其倾角β为0°～90°
表1
布置型式
3.1.2 输送机的基本构成
输送机的基本构成如图1所示。
1——传动滚简：2—拍打清扫装置：3-—防偏挡辑：4——上托辑（组）：5.10—改向滚简：
6——压带轮：7-—托带：8—空段清扫器：9———输送带：11—-拉紧装置。
图1
2 JB/T89082013
3.1.3输送带
输送带的典型型式如图2所示，由基带、挡边和横隔板组成，挡边粘结或二次硫化在基带的两侧，横隔板按一定问距粘结或硫化（大型横隔板用螺栓固结）在两侧挡边之问的基带上。
B H
B.
B
E
a)
b)
基带：2- -挡边：3— 一横阳板。
B—基带宽度：B——基带有效宽究度：B——空边宽度： B-挡边底座宽度：B.—挡边外侧与挡边底座外侧的距离： Bs——横隔板端部与挡边波谷的间隙：WB——挡边波顶宽度：
挡边序度：H -挡边高度：H一 一横隔板高度。
I
