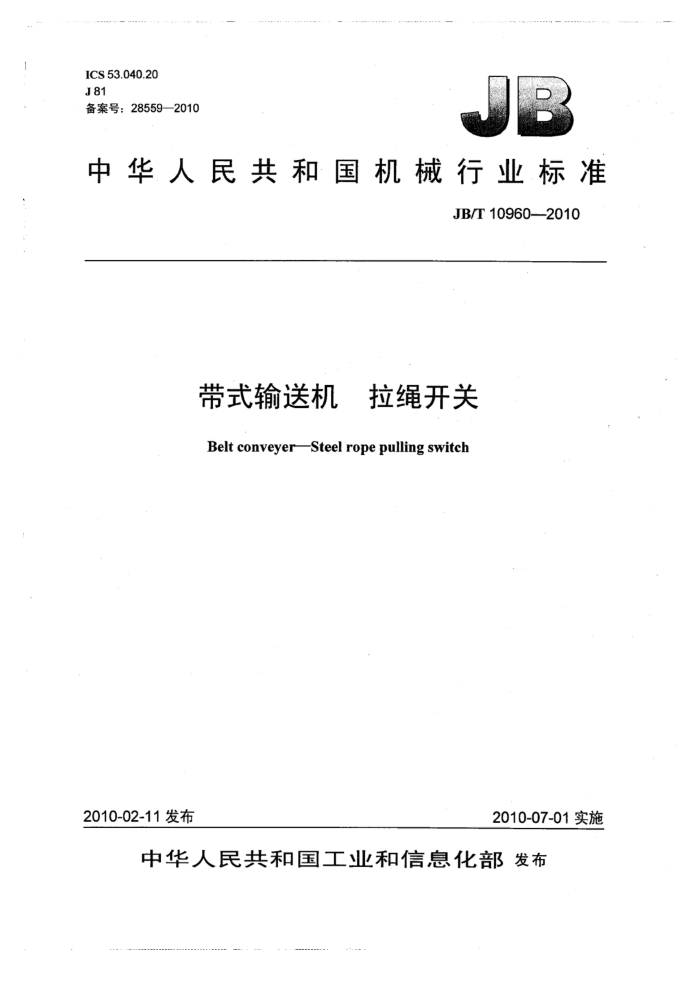

ICS 53.040.20 J81 备案号：28559—2010
中华人民共和国机械行业标准
JB/T 10960--2010
带式输送机 拉绳开关 Belt conveyerSteel rope pulling switch
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T10960-2010
次
目
前言
范围规范性引用文化
T
2
3＇基本参数技术要求
4.
4.1 使用条件.. 4.2 使用性能... 4.3 开关外观... 4.4 工频耐压 4.5 交变湿热 4.6 接通和分断能力 4.7 自由跌落， 4.8 防护等级. 4.9 高温试验.. 4.10 低温试验. 4.11 机械寿命.. 4.12 电气寿命.
DOO.
试验方法，检验规则 6.1出厂检验.. 6.2 型式检验。 6.3判定规则 7标志、包装和贮存 7.1标志和包装 7.2贮存.. 表1 接通和分断能力，表 2 电寿命试验参数
5 6
? .
DOOO.Pe..O00c.OO0...DPO0..
0.0: e.o...eOD....oDO.O.g....O. . JB/T10960—2010
前言
本标准由中国机械工业联合会提出。 本标准由北京起重运输机械研究所归口。 本标准起草单位：唐山市协力胶带运输设备有限公司。 本标准主要起草人：王志国、张国忠、赵振平。 本标准为首次发布。
III JB/T 10960--2010
带式输送机，拉绳开关
范围
本标准规定了带式输送机拉绳开关（以下简称拉绳开关）的基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于带式输送机在运行过程中的需要紧急停车或启动闭锁的通用型拉绳开关。 2.规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T2423.1：电工电子产品环境试验·第2部分：试验方法试验A：低温（GB/T2423:1-12008， IEC 60068-2-1: 2007,IDT)
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温（GB/T2423.2—2008， IEC 60068-2-2: 2007, IDT)
GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环） (GB/T 2423.4-2008,IEC 60068-2-30: 2005,IDT)
GB/T2423.8电工电子产品环境试验‘第2部分：试验方法试验Ed：自由跌落（GB/T-2423.8 1995, idt IEC 60068-2-32: 1990)
GB4208外壳防护等级（P代码）（GB4208—2008，IEC60529：2001，IDT） GB/T13306标牌 GB14048.1—2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）基本参数
3.
拉绳开关的基本参数为： a）触点容量：AC380V、5A； b）触点数量：2常开；2常闭，无公共点； c）动作角度：30°； d）极限角度：75°。
4技术要求. 4.1 使用条件 4.1.1环境温度：-30℃～40℃。 4.1.2相对湿度：≤95%。 4.2使用性能 4.2.1操作开关手柄的动作力为70.N～100N。手柄手动复位时，应动作灵活、不应有卡滞现象。 4.2.2开关的转动部件应灵活、可靠。 4.3开关外观
开关外观应涂层均匀，配件齐全，紧固件无松动。 JB/T 10960-2010
4.4工频耐压
开关的绝缘部件按GB14048.1-2006中的8.3.3.3.4进行工频耐压试验后，应无击穿和闪络现象。 4.5＇交变湿热
开关经交变湿热试验后，绝缘电阻值不应小于1.5MQ，并能承受GB/T2423.4规定的工频耐压试
验。 4.6.接通和分断能力
开关在非正常条件下，按使用类别的接通和分断能力应满足表1的规定。操作循环次数为10次，每分钟操作次数为六次，通电时间不小于0.05s。
表1接通和分断能力
接 通 I/I. UIU. cos? IlI. UIU. cos@
分 断
电流种类
使用类别 AC-14 AC—15
0.7 0.3
6 10
0.7 0.3
6 10
Ac
1.1
1.1
4.7自由跌落
开关按GB/T2423.8进行高度为1000mm的跌落试验后，外观及结构不应有变化，紧固件不应有松脱，电器件性能完好，不应损坏。 4.8防护等级
开关的防护等级不应低于IP65。 4.9·高温试验
开关按GB/T2423.2进行高温性能试验，试验温度为55℃土2℃。 4.10低温试验
开关按GB/T2423.1进行低温性能试验，试验温度为-25℃士3℃。 4.11机械寿命
开关的机械寿命以触头元件无负载时操作表示。试验后开关应能继续工作。开关每小时操作120 次，机械寿命次数为10万次；产品从出厂之日起五年内应保证正常工作。 4.12电气寿命
开关电寿命试验参数按表2规定。
表2电寿命试验参数
接 通 UIU. cos
分 断 UIU.
电流种类
使用类别 AC-14 AC-15
I/I. 1
IlIe 6 10
cos@ 0.4
AC 5试验方法 5.1使用性能检测： 5.1.1动作力用测力计检测。 5.1.2动作角度、极限角度用量角器样板检测。 5.1.3动作灵活性目测 5.2外观检验目测。 5.3·工频耐压试验按GB14048.1一2006中8.3.3.4进行，工频耐压试验的电压值（交流电有效值）为 1890V，时间为1s。 5.4交变温热试验按GB/T2423.4进行，严酷等级为高温40℃，试验周期为12天。 5.5通断能力性能试验按GB14048.1—2006中的8.3.3.5进行。 ?
0.7
1
1 JB/T-10960-2010
5.6自由跌落试验按GB/T2423.8规定进行试验。 5.7防护性能试验按GB.4208:进行。 5.8高温试验按GB/T2423.2规定进行，试验时间为16h。 5.9低温试验按GB/T2423.1规定进行，试验时间为16h。 5.10机械寿命试验按GB14048.1—2006中的8.3.3.7.2进行。 5.11电寿命试验按GB14048.1--2006中的8.3.3.7.1进行。 6检验规则 6.1出厂检验 6.1.1产品应经制造厂质量检验部门逐台检验，检验合格并签发合格证后方可出厂 6.1.2产品出厂检验项目按以下项目规定进行。
a）外观检验； b）使用性能；
6.2型式检验 6.2.1有下列情况之一时，进行型式检验：
a）新产品或是老产品转厂生产时； b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c）正常生产时，每隔五年进行一次； d）产品停产一年时，恢复生产时； e）国家质量监督机构提出进行型式检验的要求时。
6.2.2产品型式检验项目除包括出厂检验项目外，还应进行以下项目检验：
a）工频耐压; b）交变湿热； c）接通和分断能力; d）自由跌落;； e）防护性能； f）高温试验； g）低温试验； h）机械寿命； i）电气寿命。
6.3判定规则
型式检验用开关，应从出厂检验合格的开关中按20%随机抽取，每批抽取数量最少不应少于两台，检验中如发现不合格项，应加倍抽样复检该项，如仍有不合格项则判定型式检验不合格。 7标志、包装和贮存 7.1标志和包装 7.1.1开关的包装应符合规定的要求。 7.1.2在开关外壳的明显部位需设置标牌，标牌的型式和尺寸应符合GB/T13306的规定。并标明下列内容:
a）产品的型号和名称； b）额定工作电压，额定工作电流； c）防护等级； d）制造日期或是编号； JB/T 10960—2010
e）制造厂名、厂址。 7.1.3包装箱内附产品检验合格证、使用说明书，装箱单各一份；箱外注明产品名称、编号及出厂日期、制造厂名、厂址。 7.2 贮存
产品应存放在通风干燥处。
4 1960
