第42卷第2期
2014年2月【装置与设备】
聚氧乙烯 Polyvinyl Chloride

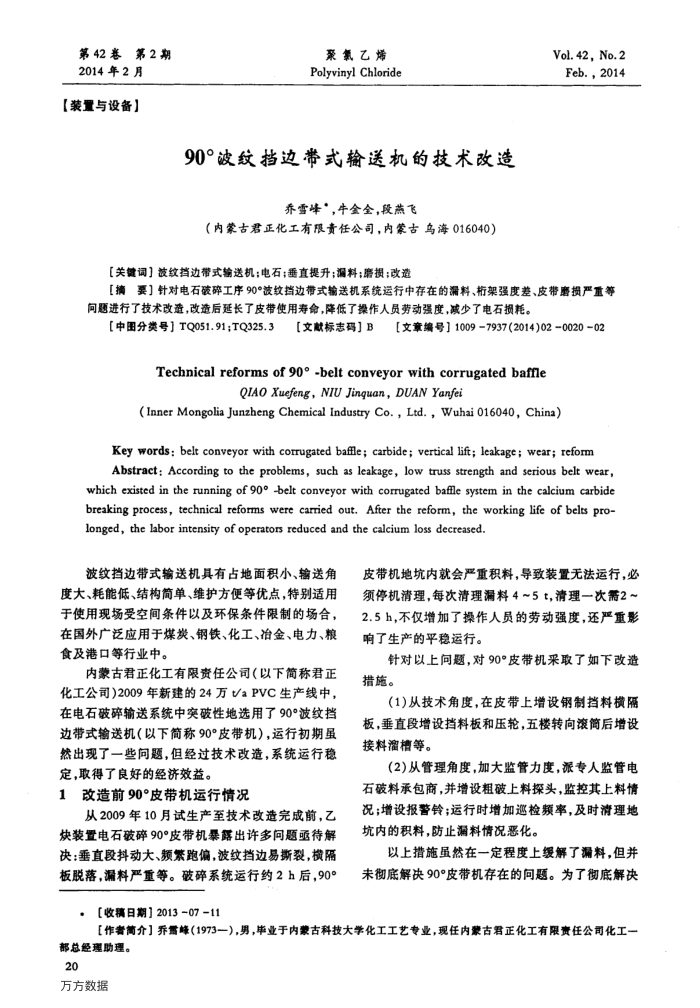

90°波纹挡边带式输送机的技术改造
乔雪峰'，牛金全，段燕飞
（内蒙古君正化工有限责任公司，内蒙古乌海016040）
【关键词】波纹挡边带式输送机：电石；垂直提升；漏料；磨损；改造
Vol.42, No.2 Feb.,2014
【摘要】针对电石破碎工序90°波纹挡边带式输送机系统运行中存在的漏料、架强度差、皮带磨损严重等间题进行了技术改造，改造后延长了皮带使用寿命，降低了操作人员劳动强度，减少了电石损耗。
【中围分类号］TQ051.91;TQ325.3
【文献标志码】B
【文章编号】1009-7937(2014)02-0020-02
Technical reforms of 9o°-belt conveyorwithcorrugated baffle
QIAOXuefeng,NIU Jinquan,DUANYanfei
(Inner Mongolia Junzheng Chemical Industry Co., Ltd., Wuhai 016040, China)
Key words: belt conveyor with corrugated bafle; carbide; vertical lift; leakage; wear; reform
Abstract: According to the problems, such as leakage, low truss strength and serious belt wear, which existed in the running of 9oo -belt conveyor with corrugated baffle system in the calcium carbide breaking process, technical reforms were carried out. After the reform, the working life of belts pro-longed, the labor intensity of operators reduced and the calcium loss decreased.
波纹挡边带式输送机具有占地面积小、输送角度大、耗能低、结构简单、维护方便等优点，特别适用于使用现场受空间条件以及环保条件限制的场合，在国外广泛应用于煤炭、钢铁、化工、冶金、电力、粮食及港口等行业中。
内蒙古君正化工有限责任公司（以下简称君正化工公司)2009年新建的24万VaPVC生产线中，在电石破碎输送系统中突破性地选用了90°波纹挡边带式输送机（以下简称90°皮带机），运行初期虽然出现了一些间题，但经过技术改造，系统运行稳定，取得了良好的经济效益。
改造前90°皮带机运行情况 1
从2009年10月试生产至技术改造完成前，乙
快装置电石破碎90°皮带机禁露出许多问题驱待解决：垂直段抖动大、频素跑偏，波纹挡边易斯裂，横隔板脱落，漏料严重等。破碎系统运行约2h后，90°
，【收稿日期】2013-07-11
皮带机地坑内就会严重积料，导致装置无法运行，必须停机清理，每次清理漏料4~5t，清理一次需2~ 2.5h，不仅增加了操作人员的劳动强度，还严重影响了生产的平稳运行。
针对以上问题，对90°皮带机采取了如下改造措施。
(1)从技术角度，在皮带上增设钢制挡料横隔板，垂直段增设挡料板和压轮，五楼转向滚筒后增设接料溜槽等。
(2)从管理角度，加大监管力度，派专人监管电石破料承包商，并增设粗破上料探头，监控其上料情况；增设报警铃；运行时增加巡检频率，及时清理地坑内的积料，防止漏料情况恶化。
以上措施虽然在一定程度上缓解了漏料，但并未彻底解决90°皮带机存在的问题。为了彻底解决
【作奢简介】乔需峰（1973一），男，毕业于内蒙古科技大学化工工艺专业，现任内蒙古君正化工有限责任公司化工一
部总经理助理。 20
